海上软基层处理搅拌设备的制作方法

本实用新型涉及一种搅拌设备，尤其是一种海上软基层处理搅拌设备。

背景技术：

目前我国海上软基层处理搅拌设备还不成熟，对该类搅拌设备的施工工艺存在很多问题。传统的近海及港口地基加固为取出海底淤泥，回填加固的方式，易造成污染，易对破坏海底的生态系统造成破坏。

技术实现要素：

本实用新型的技术任务是针对上述现有技术中的不足提供一种海上软基层处理搅拌设备，该海上软基层处理搅拌设备具有快速、环保等优点，该设备仅在原来的软基层基础上进行加固、注浆一般不会对环境造成污染，随着对环境要求的不断提高，海上软基层处理搅拌设备已成为发展趋势。

本实用新型解决其技术问题所采用的技术方案是：它包括粉料储存仓、粉料输送装置、添加剂储存仓、计量单元、主结构、搅拌罐、储浆罐、注浆设备和船体，所述的粉料储存仓、粉料输送装置、添加剂储存仓、计量单元、主结构、搅拌罐、储浆罐和注浆设备分别位于船体上，所述的计量单元设置在主结构上部，添加剂储存仓设置在计量单元上部，搅拌罐和储浆罐设置在计量单元下部，储浆 罐设置在搅拌罐的下部，所述的计量单元包括粉料计量称、水计量称和添加剂计量称，所述的粉料储存仓与粉料计量称之间设置有粉料输送装置，储浆罐与注浆设备通过注浆加压泵相连。

所述的储浆罐上还连接有水冲洗清洁装置。

所述的储浆罐上设置有四路注浆管，四路注浆管分别与注浆设备相连。

所述的四路注浆管分别连接水冲洗清洁装置。

所述的粉料输送装置为水平螺旋输送机和垂直螺旋输送机。

所述的粉料计量称、水计量称、添加剂计量称和搅拌罐分别包括两个，每个搅拌罐对应一个粉料计量称、一个水计量称和一个添加剂计量称。

所述的粉料计量称的上部设置有除尘器。

所述的粉料储存仓的上部设置有两个除尘器。

所述的注浆设备通过注浆支架设置在船体上。

本实用新型的海上软基层处理搅拌设备和现有技术相比，具有以下突出的有益效果：综合考虑船体在各种工况下的平衡稳定性和一定的抗风能力，布局合理紧凑，降低了造船成本，自动化程度高，施工速度快，充分利用海底原有粘性土，起到很好的环境保护作用，布局合理紧凑，采用垂直螺旋，将计量单元放在搅拌罐的上方，储浆罐放置于搅拌罐下方，充分利用搅拌船体空间，增大粉料储存仓的容量，解决海上粉料输送困难的问题；注浆设备采用喷头式钻杆、桩式加固地基模式，减少取土量，使水泥浆和海底粘性土形成水泥渗和料，充分起到软基层的加固作用，充分利用海上原有粘土层，进行混合置换成为加固的地基，解决了 传统的海上软基层加固时造成的环境污染和施工周期长的问题。

附图说明

附图1是海上软基层处理搅拌设备的结构示意图；

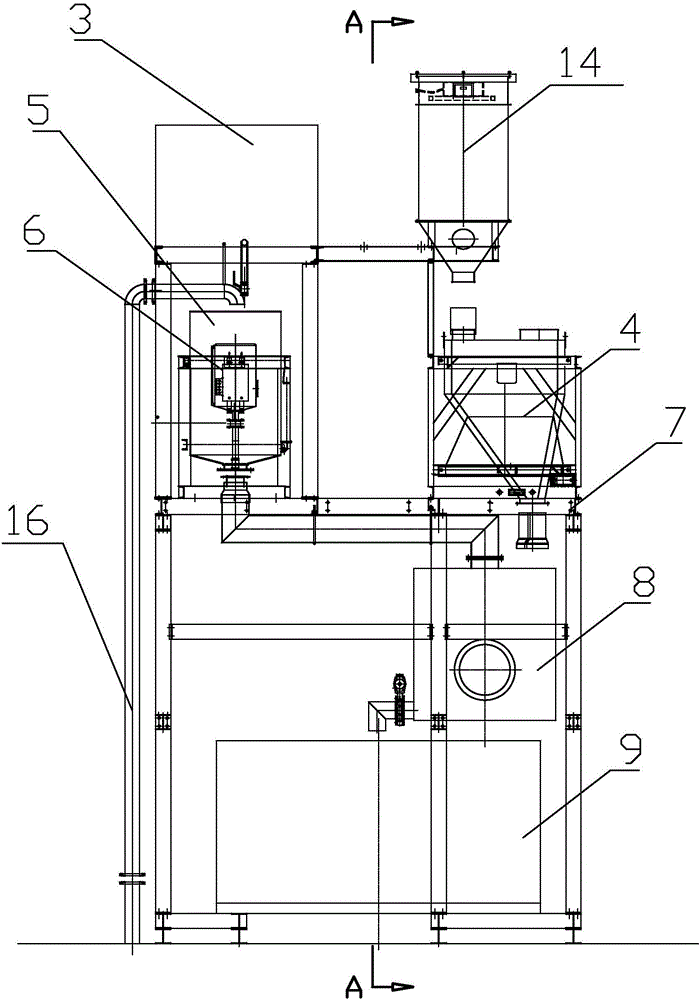

附图2是添加剂储存仓、计量单元、搅拌罐和储浆罐的连接结构示意图；

附图3是图2所示的左视结构示意图；

附图4是图2所示的A-A视图；

附图5是图2所示的俯视结构示意图；

附图标记说明：1、粉料储存仓，2、粉料输送装置，3、添加剂储存仓，4、粉料计量称，5、水计量称，6、添加剂计量秤，7、主结构，8、搅拌罐，9、储浆罐，10、注浆设备，11、水冲洗清洁器，12、船体，13、注浆管，14、除尘器，15、注浆支架，16、供水管路。

具体实施方式

参照说明书附图1至附图5对本实用新型的海上软基层处理搅拌设备作以下详细地说明。

本实用新型的海上软基层处理搅拌设备，其结构包括粉料储存仓1、粉料输送装置2、添加剂储存仓3、计量单元、主结构7、搅拌罐8、储浆罐9、注浆设备10和船体12，所述的粉料储存仓1、粉料输送装置2、添加剂储存仓3、计量单元、主结构7、搅拌罐8、储浆罐9和注浆设备10分别位于船体12上，所述的主结构7上设置有添加剂储存仓3、计量单元、搅拌罐8和储浆罐9，添加剂储存仓3和计量单元分别设置在主结构7上部，搅拌罐8和储浆罐9设置在计量单元 下部，储浆罐9设置在搅拌罐8的下部，所述的计量单元包括粉料计量称4、水计量称5和添加剂计量称6，所述的粉料储存仓1与粉料计量称4之间设置有粉料输送装置2，储浆罐9与注浆设备10通过注浆加压泵相连。

所述的储浆罐9上还连接有水冲洗清洁装置11。当注浆完成后，通过水冲洗清洁装置11对储浆罐9和注浆设备10进行清洁。

所述的储浆罐9上设置有四路注浆管13，四路注浆管13分别与注浆设备10相连。

四路注浆管13分别连接水冲洗清洁装置11。

所述的粉料输送装置2为水平螺旋输送机和垂直螺旋输送机。

所述的粉料计量称4、水计量称5、添加剂计量称6和搅拌罐8分别包括两个，每个搅拌罐8对应一个粉料计量称4、一个水计量称5和一个添加剂计量称6。加快了浆料的生成，提高了工作效率。

所述的粉料计量称4的上部设置有除尘器14。

所述的粉料储存仓1的上部设置有两个除尘器14。

所述的注浆设备10通过注浆支架15设置在船体12上。

粉料储存仓1中的粉料通过粉料输送装置2进入粉料计量称4；添加剂储存仓3中的添加剂通过管路进入添加剂计量称6；海水由水泵通过供水管路16输送至水计量称5；水计量称5内的水、添加剂计量称6内的添加剂和粉料计量称4内的粉料依次投入搅拌罐8进行搅拌；搅拌罐8搅拌均匀后将浆料卸入储浆罐9内，储浆罐9内带搅拌装置防止浆料的离析分层；注浆设备10通过注浆加压泵将 储浆罐9内的浆料通过注浆设备10下部的钻杆打入海底，充分与海上粘土层混合，以达到加固地基的目的。

以上所列举的实施方式仅供理解本实用新型之用，并非是对本实用新型所描述的技术方案的限定，有关领域的普通技术人员，在权利要求所述技术方案的基础上，还可以作出多种变化或变形，所有等同的变化或变形都应涵盖在本实用新型的权利要求保护范围之内。本实用新型未详述之处，均为本技术领域技术人员的公知技术。
