一种装修用石灰浆高效搅拌装置的制作方法

本实用新型涉及一种搅拌装置，尤其涉及一种装修用石灰浆高效搅拌装置。

背景技术：

关于装修，其中这个修字演变到如今应该说已经没有修理的意思了，可以说其中应该有修造、修饰的意思。人们所说的装修就是装潢，装潢和装修应该是一个概念。装修一般指居室内固定部分的后加工，如地面墙面天棚门窗的装修；从总体上来讲，室内设计中装修装饰是不可分的，因为它应该是一个和谐的整体。在装修时一定要考虑到家具的款式、色彩和摆放位置；在装饰时也不可能不考虑到装修好的格局。石灰浆即石灰经消化后与水混合呈糊状的浆液，石灰浆的制作需要搅拌装置将消化后的石灰与水搅拌成糊状的浆液。

现有的搅拌装置存在不易操作、搅拌效率低、投入的费用较高的缺点，因此亟需研发一种易操作、搅拌效率高、投入的费用较低的装修用石灰浆高效搅拌装置。

技术实现要素：

（1）要解决的技术问题

本实用新型为了克服现有的搅拌装置存在不易操作、搅拌效率低、投入的费用较高的缺点，本实用新型要解决的技术问题是提供一种易操作、搅拌效率高、投入的费用较低的装修用石灰浆高效搅拌装置。

（2）技术方案

为了解决上述技术问题，本实用新型提供了这样一种装修用石灰浆高效搅拌装置，包括有底板、收集框、搅拌箱、过筛网、出料管、阀门、进料斗、支架、气缸、顶板、导轨、导套、L型连杆、活塞、摆动座、连杆Ⅰ、连杆Ⅱ、支杆和密封圈，底板顶部左侧设有收集框，底板顶部中间对称设有支杆，支杆顶端连接有搅拌箱，搅拌箱左侧下部设有出料管，出料管上设有阀门，收集框在出料管的左下方，搅拌箱左侧上部设有进料斗，搅拌箱内中间设有过筛网，将搅拌箱分为两半，底板顶部右侧设有支架，支架左侧上部设有顶板，顶板底部左侧设有摆动座，摆动座底端铰接连接有连杆Ⅰ，连杆Ⅰ底端铰接连接有连杆Ⅱ，顶板底部左侧设有导轨，导轨在摆动座右方，导轨上滑动式连接有导套，导套与导轨相配合，支架左侧上部设有气缸，气缸在顶板下面，气缸左端与连杆Ⅰ中间铰接连接，连杆Ⅱ右端铰接连接于导套，导套右部连接有L型连杆，L型连杆穿过右半部分搅拌箱，连接有活塞，活塞在搅拌箱内，活塞与右半部分搅拌箱相配合，搅拌箱被穿过处设有密封圈。

优选地，还包括有行程开关，导轨左侧下部设有行程开关。

优选地，还包括有激振器，进料斗左侧下部设有激振器。

优选地，底板材料为不锈钢。

工作原理：当石灰浆需要搅拌时，工人将石灰浆倒入进料斗后，石灰浆流入到搅拌箱内，工人持续将石灰浆倒入进料斗，当箱内的石灰浆水平线略低于进料斗最下端时，工人停止将石灰浆倒入进料斗内，并控制气缸缩短，带动连杆Ⅰ向右摆动，连杆Ⅰ带动连杆Ⅱ向下摆动，带动导套在导轨上向下运动，进而带动L型连杆和活塞向下运动，当活塞运动到搅拌箱底部时，控制气缸伸长，带动连杆Ⅰ向左摆动，连杆Ⅰ向左摆动，带动连杆Ⅱ向上摆动，进而带动导套在导轨上向上运动，从而带动L型连杆和活塞向上运动，因为有密封圈，石灰浆不会漏出，如此反复，即可达到搅拌石灰浆的效果，当石灰浆不需要搅拌时，控制气缸停止工作，并且打开阀门，搅拌好的石灰浆流入出料管，并流出到收集框内。

因为还包括有行程开关，导轨左侧下部设有行程开关，导套在导轨上向下运动，触到行程开关后，气缸自动伸长，带动导套向上运动，使装置操作更方便。

因为还包括有激振器，进料斗左侧下部设有激振器，当进料斗被堵塞时，控制激振器启动，激振器带动进料斗振动，有效解决了进料斗堵塞的问题。

因为底板材料为不锈钢，不易生锈，能够有效延长装置使用寿命。

（3）有益效果

本实用新型达到了易操作、搅拌效率高、投入的费用较低的的效果。

附图说明

图1为本实用新型的第一种主视结构示意图。

图2为本实用新型的第二种主视结构示意图。

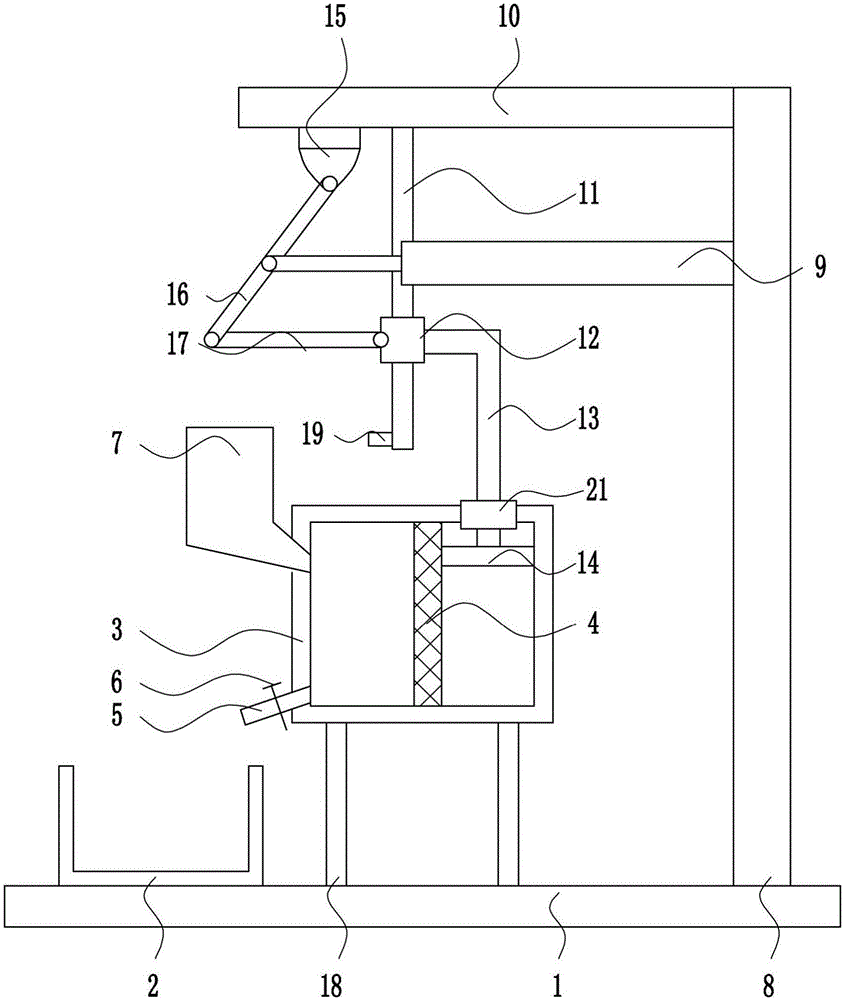

图3为本实用新型的第三种主视结构示意图。

附图中的标记为：1-底板，2-收集框，3-搅拌箱，4-过筛网，5-出料管，6-阀门，7-进料斗，8-支架，9-气缸，10-顶板，11-导轨，12-导套，13-L型连杆，14-活塞，15-摆动座，16-连杆Ⅰ，17-连杆Ⅱ，18-支杆，19-行程开关，20-激振器，21-密封圈。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种装修用石灰浆高效搅拌装置，如图1所示，包括有底板1、收集框2、搅拌箱3、过筛网4、出料管5、阀门6、进料斗7、支架8、气缸9、顶板10、导轨11、导套12、L型连杆13、活塞14、摆动座15、连杆Ⅰ16、连杆Ⅱ17、支杆18和密封圈21，底板1顶部左侧设有收集框2，底板1顶部中间对称设有支杆18，支杆18顶端连接有搅拌箱3，搅拌箱3左侧下部设有出料管5，出料管5上设有阀门6，收集框2在出料管5的左下方，搅拌箱3左侧上部设有进料斗7，搅拌箱3内中间设有过筛网4，将搅拌箱3分为两半，底板1顶部右侧设有支架8，支架8左侧上部设有顶板10，顶板10底部左侧设有摆动座15，摆动座15底端铰接连接有连杆Ⅰ16，连杆Ⅰ16底端铰接连接有连杆Ⅱ17，顶板10底部左侧设有导轨11，导轨11在摆动座15右方，导轨11上滑动式连接有导套12，导套12与导轨11相配合，支架8左侧上部设有气缸9，气缸9在顶板10下面，气缸9左端与连杆Ⅰ16中间铰接连接，连杆Ⅱ17右端铰接连接于导套12，导套12右部连接有L型连杆13，L型连杆13穿过右半部分搅拌箱3，连接有活塞14，活塞14在搅拌箱3内，活塞14与右半部分搅拌箱3相配合，搅拌箱3被穿过处设有密封圈21。

还包括有行程开关19，导轨11左侧下部设有行程开关19。

还包括有激振器20，进料斗7左侧下部设有激振器20。

底板1材料为不锈钢。

工作原理：当石灰浆需要搅拌时，工人将石灰浆倒入进料斗7后，石灰浆流入到搅拌箱3内，工人持续将石灰浆倒入进料斗7，当箱内的石灰浆水平线略低于进料斗7最下端时，工人停止将石灰浆倒入进料斗7内，并控制气缸9缩短，带动连杆Ⅰ16向右摆动，连杆Ⅰ16带动连杆Ⅱ17向下摆动，带动导套12在导轨11上向下运动，进而带动L型连杆13和活塞14向下运动，当活塞14运动到搅拌箱3底部时，控制气缸9伸长，带动连杆Ⅰ16向左摆动，连杆Ⅰ16向左摆动，带动连杆Ⅱ17向上摆动，进而带动导套12在导轨11上向上运动，从而带动L型连杆13和活塞14向上运动，因为有密封圈21，石灰浆不会漏出，如此反复，即可达到搅拌石灰浆的效果，当石灰浆不需要搅拌时，控制气缸9停止工作，并且打开阀门6，搅拌好的石灰浆流入出料管5，并流出到收集框2内。

因为还包括有行程开关19，导轨11左侧下部设有行程开关19，导套12在导轨11上向下运动，触到行程开关19后，气缸9自动伸长，带动导套12向上运动，使装置操作更方便。

因为还包括有激振器20，进料斗7左侧下部设有激振器20，当进料斗7被堵塞时，控制激振器20启动，激振器20带动进料斗7振动，有效解决了进料斗7堵塞的问题。

因为底板1材料为不锈钢，不易生锈，能够有效延长装置使用寿命。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
