一种可防丢运输和住宅的太阳能集装箱的制作方法

本实用新型涉及集装箱，特别是一种可防丢运输和住宅的太阳能集装箱。

背景技术：

现有的太阳能集装箱设计中包括太阳能板、太阳能集热器、以及家电，它通过太阳能发电以及太阳能集热器提供热水。

对于此太阳能集装箱，太阳能板放置在箱体顶部，光源充足，容易造成太阳能浪费，且造价过于昂贵；集装箱内没有智能换气装置，人们晚上休息时有可能氧气供应不足，造成危险。现有的运输用的集装箱，经过长期颠簸箱门有可能打开，且驾驶员不会察觉，造成物品丢失。因此，其改进和创新势在必行。

技术实现要素：

针对上述情况，为克服现有技术之缺陷，本实用新型之目的就是提供一种可防丢运输和住宅的太阳能集装箱，可有效解决集装箱防丢失和换气的问题。

本实用新型解决的技术方案是，一种可防丢运输和住宅的太阳能集装箱，包括箱体，箱体为中空结构，箱体的后部设置有翻转开合的后箱门，箱体的顶部或侧面上设置有太阳能收集装置，箱体侧壁上分别开有进气口和出气口，进气口和出气口上分别设置有进气风机和出气风机，箱体内分别设置有空气传感器、蜂鸣器、蓄电池、逆变器和充电控制器，后箱门的铰链处设置有感应其启闭状态的第一门控开关，太阳能收集装置的输出端均与充电控制器的输入端相连，充电控制器输出端经逆变器与蓄电池的输入端相连，蓄电池的电源输出端分别与空气传感器和第一门控开关相连，第一门控开关与蜂鸣器的相连，空气传感器分别与进气风机、出气风机相连。

本实用新型结构新颖独特，简单合理，充分并且多样的利用太阳能，智能换气，还能够防止物品丢失，运输方便，坚固耐用，绿色环保，使用方便，效果好，有良好的社会和经济效益。

附图说明

图1为本实用新型的立体图。

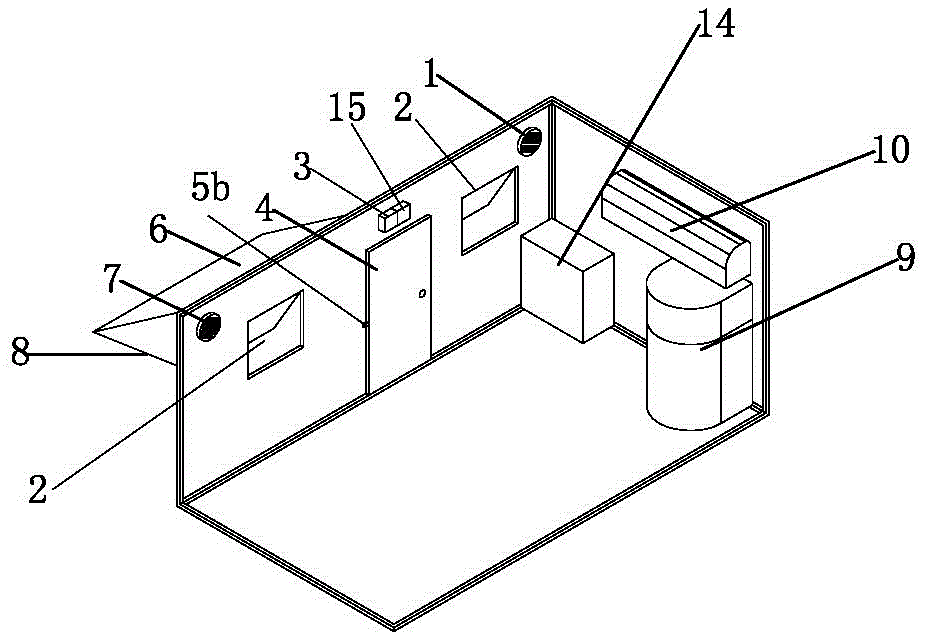

图2为本实用新型箱体的内部结构示意图。

图3为本实用新型箱体侧面太阳能板或薄膜太阳能板的安装示意图。

图4为本实用新型的电路连接框式图。

具体实施方式

以下结合附图对本实用新型的具体实施方式作进一步详细说明。

由图1-4给出，本实用新型包括箱体16，箱体16为中空结构，箱体16的后部设置有翻转开合的后箱门13，箱体16的顶部或侧面上设置有太阳能收集装置，箱体16侧壁上分别开有进气口和出气口，进气口和出气口上分别设置有进气风机1和出气风机7，箱体16内分别设置有空气传感器15、蜂鸣器3、蓄电池、逆变器和充电控制器，后箱门13的铰链处设置有感应其启闭状态的第一门控开关5a，太阳能收集装置的输出端均与充电控制器的输入端相连，充电控制器输出端经逆变器与蓄电池的输入端相连，蓄电池的电源输出端分别与空气传感器15和第一门控开关5a相连，第一门控开关5a与蜂鸣器3的相连，空气传感器15分别与进气风机1、出气风机7相连。

为保证使用效果，所述的太阳能收集装置为设置在箱体侧面或顶面的太阳能板12和薄膜太阳能板6，设置在侧面时，太阳能板和薄膜太阳能板的上部经铰链铰接在箱体16的侧壁上，构成翻转结构，太阳能板和薄膜太阳能板内侧在箱体上铰接有用于支撑太阳能板的顶杆，太阳能板和薄膜太阳能板内侧上设置有与顶杆自由端端部相对应的定位槽，构成太阳能板或薄膜太阳能板的翻转式固定结构，太阳能板和薄膜太阳能板可以调整一定的倾角并利用顶杆进行固定；

所述的太阳能收集装置为太阳能集热器11，太阳能集热器11，太阳能集热器11设置在箱体的侧面，太阳能集热器11的上部经铰链铰接在箱体16的侧壁上，构成翻转结构，太阳能集热器11内侧在箱体上铰接有用于支撑太阳能集热器11，太阳能集热器11内侧上设置有与顶杆自由端端部相对应的定位槽，构成太阳能集热器的翻转式固定结构；

所述的箱体16内设置有空调10和热水箱9，蓄电池的电源输出端分别与空调10和热水箱9相连；

所述的箱体的侧壁上分别设置有开合的门4和窗2，门4的铰链处设置有感应其启闭状态的第二门控开关5b，蓄电池的电源输出端经第二门控开关与蜂鸣器3相连；

所述的箱体16内设置有电器箱14，蓄电池、逆变器和充电控制器均设置在电器箱14内；

所述的第一门控开关5a和第二门控开关5b均为现有技术，如市售的用于冰箱门或微波炉门的门控开关，当开门时接通电源，关门时切断电源；所述的充电控制器为市售产品（现有技术），，如广州悦元电子有限公司生产的型号为CMTP01-DU05A的太阳能控制器，能将太阳能板转化的电能稳定的输出并向蓄电池充电；所述的空气传感器15为市售产品（现有技术），能够感应箱体内的氧气含量，当箱体内氧气含量低于一定指标后，能发出信号开启进气风机和出气风机对箱体内部进行换气，如诚信电子厂家生产的型号为ZE03-02的空气传感器。

本实用新型使用时，运输过程中如果颠簸把后箱门开启，就会通过门控开关触发蜂鸣器提醒驾驶员物品掉落，作为房屋居住时，薄膜太阳能板能翻转支撑后能够给人们提供一个乘凉的地方，有小偷进入时也能够通过门控开关触发蜂鸣器报警。白天，直接利用太阳能发出的电能为各家电供电，太阳能集热器也可以吸收太阳能并将热水储存起来供晚上使用；晚上或阴雨天气，用蓄电池提供日常用电；箱体内还可放置其他家具家电，家电均通过蓄电池供电，家具以折叠型为主，方便运输时可以节省空间以及时间，本实用新型还可通过太阳能给汽车供给电能，还能通过对箱体内氧气含量的检测及时进行换气，运输方便，坚固耐用，绿色环保，使用方便，效果好，有良好的社会和经济效益。
