钢筋混凝土结构新型马凳塑料垫块的制作方法

本实用新型属于建筑施工构件领域，具体涉及一种马凳塑料垫块，尤其涉及一种钢筋混凝土结构新型马凳塑料垫块。

背景技术：

建筑施工用具的马凳，它的形状像凳子故俗称马凳，也称撑筋。用于上下两层板钢筋中间，起固定上层板刚筋的作用，目前，建筑施工领域竞争越来越激烈， 施工过程中对成本控制和精细化管理的要求不断提高，工程在施工和验收过程中对钢筋保护层及偏位检验要求越来越严格，而对于传统钢筋马凳施工存在成本较高，钢筋定位偏差较多，施工完毕后容易造成楼板局部锈点，已严重影响到人们的正常生活中，寻求一种可靠替代品已经成为建筑施工领域一项迫切的要求。

技术实现要素：

本实用新型的目的是提供一种结构设计合理、操作简便、与楼板固定牢固、不易造成偏位、能有效改善工程质量、大大提高施工效率、降低施工成本、有很好的固定效果、保证施工的质量和安全的钢筋混凝土结构新型马凳塑料垫块。

为了实现上述目的，本实用新型的技术方案是：

一种钢筋混凝土结构新型马凳塑料垫块，包括上底座和下底座，所述的上底座呈正方体，上底座的侧面设有第一通孔和第二通孔，所述的第一通孔贯穿上底座的前侧面和后侧面，所述的第二通孔贯穿上底座的左侧面和右侧面，第一通孔和第二通孔的横截面相同，第一通孔和第二通孔的横截面是由上部的大圆弧、下部的小圆弧和中间的与两段圆弧相切的两条直线组成的，所述的下底座是一个长方体，下底座的侧面设有两个“U”开槽，所述的两个“U”型开槽分别贯穿下底座的前后侧面和左右侧面，所述的两个“U”开槽在下底座的下部形成了四个支撑腿，下底座的上顶面开有长方槽，所述的长方槽的上底面和下底面呈正方形，上底座的下底面和长方槽的下底面之间通过至少一条弹簧固定连接，上底座的下底面连接弹簧的一端，所述的弹簧的另一端与长方槽的下底面连接。

进一步地，所述的下底座的四个支撑腿的下部各安装有一个圆台型支撑座，所述的圆台型支撑座的下底面的直径大于圆台型支撑座的上底面的直径，圆台型支撑座的上底面上设有圆柱型的螺杆，所述的支撑腿的下底面设有螺纹孔，支撑腿和圆台型支撑座之间通过圆台型支撑座上的螺杆和支撑腿下底面的螺纹孔固定连接。

进一步地，所述的下底座的每个支撑腿上均设有绑线孔。

进一步地，所述的上底座和下底座之间为间隙配合。

本实用新型的有益技术效果体现在以下方面：

钢筋混凝土结构新型马凳塑料垫块的上底座上设置的第一通孔和第二通孔的横截面是由上部的大圆弧、下部的小圆弧和中间的与两段圆弧相切的两条直线组成，这样可以卡紧不同直径大小的钢筋，使施工工人在上面施工时也不至于钢筋移位，有很好的固定效果，保证了施工的质量和安全；上底座的下底面和下底座上的长方槽的下底面之间通过至少一条弹簧固定连接，可以调节上底座的位置、进而调节整个马凳塑料垫块的高度，使用起来更来灵活方便；下底座的侧面设置的“U”开槽及下底座的每个支撑腿上均设有绑线孔使塑料垫块在其下部穿钢筋时也可以根据钢筋的粗细进行调节，更好的固定钢筋，保证施工的质量和安全；马凳塑料垫块的下底座的四个支撑腿的下部各安装有一个圆台型支撑座，支撑腿和圆台型支撑座之间通过圆台型支撑座上的螺杆和支撑腿下底面的螺纹孔固定连接，拆卸非常方便，后期若马凳塑料垫块本身出现毛病可以把圆台型支撑座拆下用于其他马凳塑料垫块，提高物品的利用率，降低成本，结构设计合理，且圆台型支撑座增大了马凳塑料垫块与地面的接触面积，使马凳塑料垫块使用时不易晃动。

附图说明

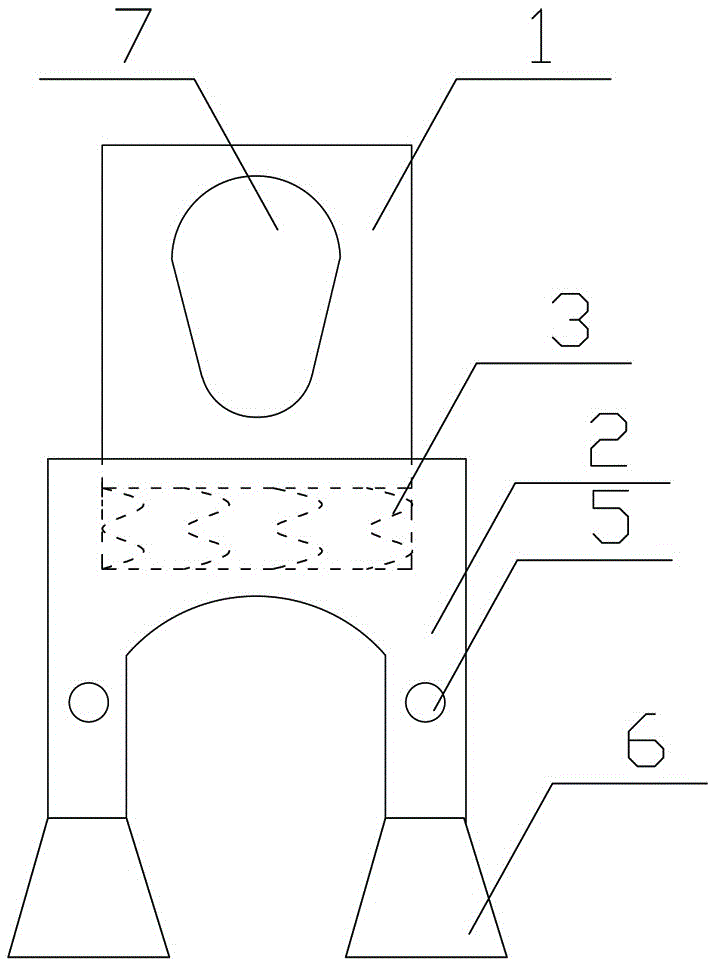

图1为本实用新型钢筋混凝土结构新型马凳塑料垫块的结构示意图。

图2为本实用新型钢筋混凝土结构新型马凳塑料垫块的正视的结构示意图。

其中：1为上底座；2为下底座；3为弹簧；4为第二通孔；5为绑线孔；6为圆台型支撑座；7为第一通孔。

具体实施方式

下面结合附图和具体实施方式对本实用新型作进一步说明：

如图1～图2所示，一种钢筋混凝土结构新型马凳塑料垫块，包括上底座1和下底座2，所述的上底座1呈正方体，上底座1的侧面设有第一通孔7和第二通孔4，所述的第一通孔7贯穿上底座1的前侧面和后侧面，所述的第二通孔4贯穿上底座1的左侧面和右侧面，第一通孔7和第二通孔4的横截面相同，第一通孔7和第二通孔4的横截面是由上部的大圆弧、下部的小圆弧和中间的与两段圆弧相切的两条直线组成的，所述的下底座2是一个长方体，下底座2的侧面设有两个“U”开槽，所述的两个“U”型开槽分别贯穿下底座2的前后侧面和左右侧面，所述的两个“U”开槽在下底座2的下部形成了四个支撑腿，下底座2的上顶面开有长方槽，所述的长方槽的上底面和下底面呈正方形，上底座1的下底面和长方槽的下底面之间通过至少一条弹簧3固定连接，上底座1的下底面连接弹簧3的一端，所述的弹簧3的另一端与长方槽的下底面连接，所述的下底座2的四个支撑腿的下部各安装有一个圆台型支撑座6，所述的圆台型支撑座6的下底面的直径大于圆台型支撑座6的上底面的直径，圆台型支撑座6的上底面上设有圆柱型的螺杆，所述的支撑腿的下底面设有螺纹孔，支撑腿和圆台型支撑座6之间通过圆台型支撑座6上的螺杆和支撑腿下底面的螺纹孔固定连接，所述的下底座2的每个支撑腿上均设有绑线孔5，所述的上底座1和下底座2之间为间隙配合。

以上所述之实施例，只是本实用新型的较佳实施例而已，并非限制本实用新型实施范围，故凡依本实用新型专利范围所述的构造、特征及原理所做的等效变化或修饰，均应包括于本实用新型申请专利范围内。
