一种便于填充不同物料的再生砖的制作方法

本实用新型涉及一种再生砖，尤其是一种便于填充不同物料的再生砖。

背景技术：

砖为建筑用的人造小型块材，分烧结砖(主要指粘土砖)和非烧结砖(灰砂砖、粉煤灰砖等)，俗称砖头。粘土砖以粘土(包括页岩、煤矸石等粉料)为主要原料，经泥料处理、成型、干燥和焙烧而成，现在的砖头在破碎后一般都成为建筑垃圾，处理也比较困难，更不用说降解，而且砖头烧制耗费了大量的资源。

技术实现要素：

本实用新型的目的是为了解决现有技术中建筑砖所存在的缺陷，提供一种便于填充不同物料的再生砖。

为了实现上述目的，本实用新型采用的技术方案是：

一种便于填充不同物料的再生砖，包括主体，在主体内设有多层格网，格网之间形成容纳腔，主体内设有多个等间距的支撑板，支撑板将容纳腔分隔为多个间隔腔，格网的外侧包覆有混凝土层，在各个间隔腔内填充不同的物料，所述间隔腔内镶嵌有多个导向管，导向管呈中空状，导向管内套设有套管，套管的外壁与导向管的内壁之间两个多个加强筋。

上述的一种便于填充不同物料的再生砖，所述主体的两侧设有固定板，固定板的延伸方向与导向管的延伸方向相同。

上述的一种便于填充不同物料的再生砖，所述固定板由pc再生颗粒制成。

上述的一种便于填充不同物料的再生砖，所述混凝土层内设有加强钢板。

上述的一种便于填充不同物料的再生砖，所述各个间隔腔内套管的口径不一致。

本实用新型的有益效果为：该再生砖的主体内设有多层格网，格网之间形成容纳腔，主体内设有多个等间距的支撑板，支撑板将容纳腔分隔为多个间隔腔，在各个间隔腔内填充不同的物料，根据不同再生砖的需求，可以填充黄土和矿渣等，而且支撑板也起到了加强砖体强度的作用，格网的外侧包覆有混凝土层，同时为了达到导水效果，容纳腔内镶嵌有多个导向管，导向管呈中空状，导向管内套设有套管，套管的外壁与导向管的内壁之间两个多个加强筋，套管可以用于导通积压在砖体一侧的积水，由于各个间隔腔内填充的物料不同，为了便于导水，各个间隔腔内套管的口径不一致，提高了导水效率。

附图说明

图1为本实用新型的示意图；

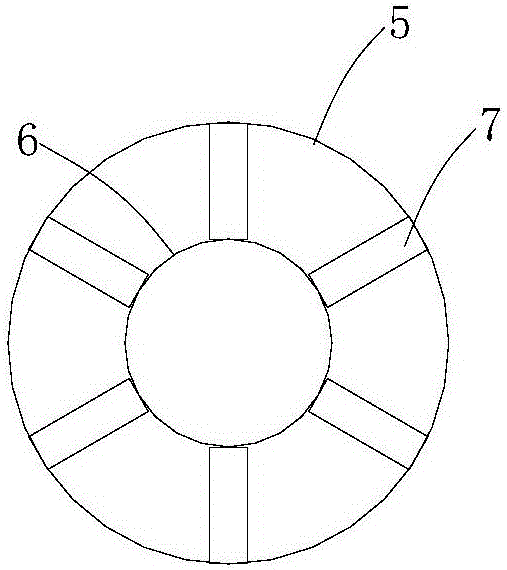

图2为本实用新型导向管和套管的连接示意图。

具体实施方式

如图1、图2所示，一种便于填充不同物料的再生砖，包括主体，在主体内设有多层格网1，格网1之间形成容纳腔，主体内设有多个等间距的支撑板2，支撑板2将容纳腔分隔为多个间隔腔3，格网1的外侧包覆有混凝土层4，在各个间隔腔3内填充不同的物料，间隔腔3内镶嵌有多个导向管5，导向管5呈中空状，导向管5内套设有套管6，套管6的外壁与导向管5的内壁之间两个多个加强筋7。

进一步，主体的两侧设有固定板8，固定板8的延伸方向与导向管5的延伸方向相同，固定板8由pc再生颗粒制成，混凝土层4内设有加强钢板9，各个间隔腔3内套管6的口径不一致。

该再生砖的主体内设有多层格网1，格网1之间形成容纳腔，主体内设有多个等间距的支撑板2，支撑板2将容纳腔分隔为多个间隔腔3，在各个间隔腔3内填充不同的物料，根据不同再生砖的需求，可以填充黄土和矿渣等，而且支撑板2也起到了加强砖体强度的作用，格网1的外侧包覆有混凝土层4，同时为了达到导水效果，容纳腔3内镶嵌有多个导向管5，导向管5呈中空状，导向管5内套设有套管6，套管6的外壁与导向管5的内壁之间两个多个加强筋7，套管6可以用于导通积压在砖体一侧的积水，由于各个间隔腔3内填充的物料不同，为了便于导水，各个间隔腔3内套管6的口径不一致，提高了导水效率。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型的范围内。本实用新型要求的保护范围由所附的权利要求书及其等同物界定。
