一种种植用砖形结构的制作方法

本实用新型涉及生态技术领域，具体而言，涉及一种种植用砖形结构。

背景技术：

目前，现有的种植用砖形结构，主要是用于景观墙，其主要是在砖的一面进行掏空形成种植槽；在种植槽内放置种植土以及种子；再交错的堆叠生态砖，形成景观墙，这种种植用砖形结构堆砌的景观墙由于每个种植用砖形结构之间的接触面积较小，不够稳定，同时最重要的问题是浇灌较为麻烦。

技术实现要素：

本实用新型提供了一种种植用砖形结构，旨在改善由种植用砖形结构形成的景观墙浇灌其内种植的植物不方便的问题。

本实用新型是这样实现的：

一种种植用砖形结构，包括砖体、种植槽和通水孔，砖体具有位置相对的第一侧面和第二侧面，种植槽设置于第一侧面，通水孔设置于砖体且贯穿第一侧面和第二侧面，通水孔与种植槽连通，通水孔内设置有透水柱。

进一步地，在本实用新型较佳的实施例中，通水孔靠近第二侧面处的孔径小于通水孔靠近第一侧面处的孔径。

进一步地，在本实用新型较佳的实施例中，通水孔数量为2个，两个通水孔分别设置于种植槽的相对两侧。

进一步地，在本实用新型较佳的实施例中，种植槽与通水孔之间设置有过水渠，种植槽和通水孔均与过水渠连通。

进一步地，在本实用新型较佳的实施例中，第一侧面设置有第一连接部，第二侧面设置有第二连接部。

进一步地，在本实用新型较佳的实施例中，第一连接部包括多个第一凸起，第二连接部包括多个第一凹槽，第一凸起的形状大小与第一凹槽的形状大小匹配。

进一步地，在本实用新型较佳的实施例中，第一凸起和第一凹槽的数量均至少为两个，至少两个第一凸起均匀分布于第一侧面的边缘处，至少两个第一凹槽均匀分布于第二侧面的边缘处,且至少两个第一凸起与至少两个第一凹槽在水平面上的投影相互重合。

进一步地，在本实用新型较佳的实施例中，第一连接部包括多个第二凹槽，第二连接部包括多个第二凸起，第二凸起的形状大小与第二凹槽的形状大小相配合。

进一步地，在本实用新型较佳的实施例中，第二凸起和第二凹槽的数量均至少为两个，至少两个第二凸起均匀分布于第二侧面的边缘处，至少两个第二凹槽均匀分布于第一侧面的边缘处,且至少两个第二凸起与至少两个第二凹槽在水平面上的投影相互重合。

进一步地，在本实用新型较佳的实施例中，第一连接部包括至少一个的第三凸起和至少一个的第三凹槽，第二连接部包括至少一个的第三凸起和至少一个的第三凹槽，第一连接部的第三凸起在水平面上的投影与第二连接部的第三凹槽在水平面上的投影重合，第一连接部的第三凹槽在水平面上的投影与第二连接部的第三凸起在水平面上的投影重合。

本实用新型的有益效果是：本实用新型通过上述设计得到的种植用砖形结构，由于通水孔和透水柱的设计使得浇灌种植于其中的植物更加方便。

附图说明

为了更清楚地说明本实用新型实施方式的技术方案，下面将对实施方式中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

图1是本实用新型实施例1提供的种植用砖形结构的第一种结构示意图；

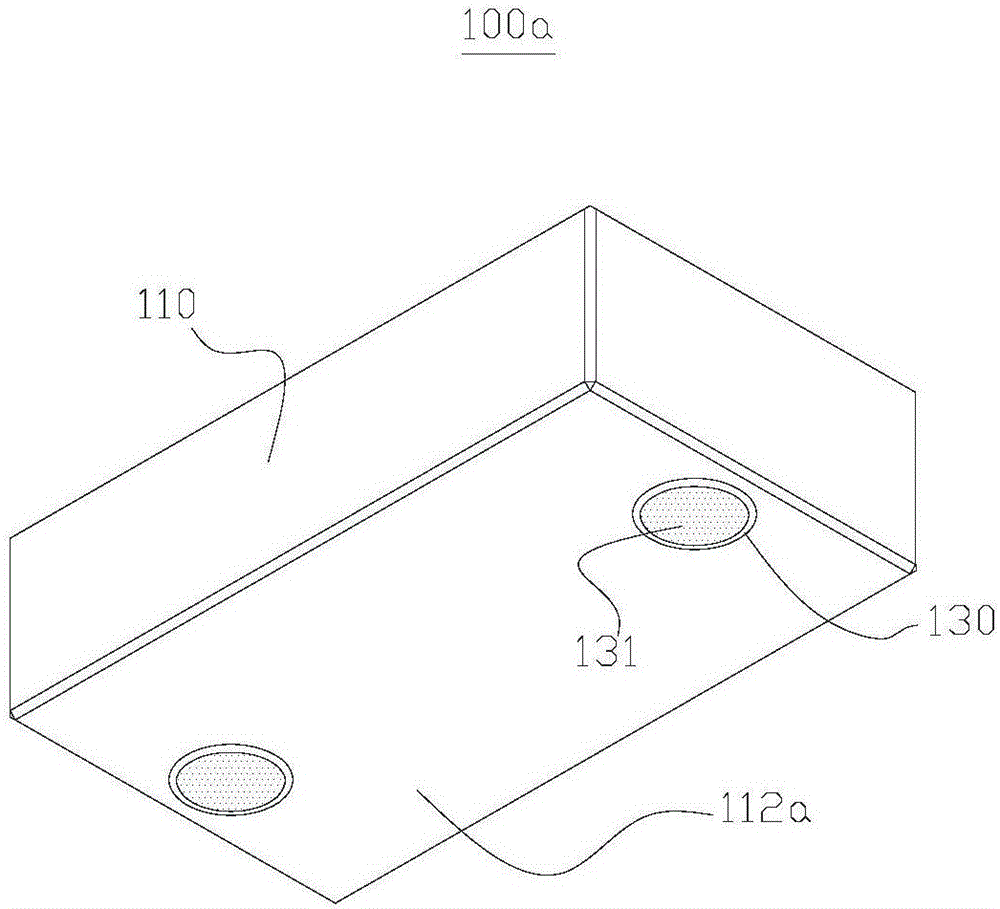

图2是本实用新型实施例1提供的种植用砖形结构的第二种结构示意图；

图3是本实用新型实施例1提供的种植用砖形结构的剖视图；

图4是本实用新型实施例2提供的种植用砖形结构的第一种结构示意图；

图5是本实用新型实施例2提供的种植用砖形结构的第二种结构示意图；

图6是本实用新型实施例2提供的种植用砖形结构的剖视图；

图7是本实用新型实施例3提供的种植用砖形结构的第一种结构示意图；

图8是本实用新型实施例3提供的种植用砖形结构的第二种结构示意图；

图9是本实用新型实施例3提供的种植用砖形结构的剖视图；

图10是本实用新型实施例4提供的种植用砖形结构的第一种结构示意图；

图11是本实用新型实施例4提供的种植用砖形结构的第二种结构示意图；

图12是本实用新型实施例4提供的种植用砖形结构的剖视图；

图13是本实用新型提供的种植用砖形结构所组成的种植墙示意图。

图中标记分别为：种植用砖形结构100a、100b、100c、100d；砖体110；第一侧面111a、111b、111c、111d；第二侧面112a、112b、112c、112d；第一凸起113；第一凹槽114；第二凸起115；第二凹槽116；第三凸起117；第三凹槽118；种植槽120；通水孔130；透水柱131；过水渠140。

具体实施方式

为使本实用新型实施方式的目的、技术方案和优点更加清楚，下面将结合本实用新型实施方式中的附图，对本实用新型实施方式中的技术方案进行清楚、完整地描述，显然，所描述的实施方式是本实用新型一部分实施方式，而不是全部的实施方式。基于本实用新型中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。因此，以下对在附图中提供的本实用新型的实施方式的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施方式。基于本实用新型中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。

在本实用新型的描述中，需要理解的是，术语“中心”、“长度”、“深度”、“高度”、“上”、“下”、“前”、“后”、“竖直”、“水平”、“顶”、“底”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

在本实用新型中，除非另有明确的规定和限定，术语“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接触，也可以包括第一和第二特征不是直接接触而是通过它们之间的另外的特征接触。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方，或仅仅表示第一特征水平高度小于第二特征。

如图13所示，多个本实用新型提供的种植用砖形结构可堆砌形成种植墙。

实施例1

参照图1至图3所示，本实施例提供的种植用砖形结构100a包括砖体110、种植槽120、通水孔130和过水渠140，种植槽120和通水孔130设置于砖体110，通水孔130和种植槽120通过过水渠140连通。

如图13所示，多个本实施例的种植用砖形结构100a可堆砌形成种植墙。除最下层和水平位置最两端的种植用砖形结构100a外，其余每个种植用砖形结构100a的相对两端分别与位于其下侧的两个种植用砖形结构100a的一端连接，上层的种植用砖形结构100a的通水孔130与下层的种植用砖形结构100a的通水孔130对接；除最上层和水平位置最两端的种植用砖形结构100a外，其余每个种植用砖形结构100a的相对两端分别与位于其上侧的两个种植用砖形结构100a的一端连接，下层的种植用砖形结构100a的通水孔130与上层的种植用砖形结构100a的通水孔130对接。

砖体110大致呈长方体形，其包括位置相对的第一侧面111a和第二侧面112a，种植槽120设置于第一侧面111a，通水孔130贯穿第一侧面111a和第二侧面112a。本实施例中，种植用砖形结构100a堆砌形成种植墙时为水平放置，其第一侧面111a为种植用砖形结构100a的上表面，第二侧面112a为种植用砖形结构100a的下表面。

需要指出的是，在本实用新型的其他实施例中，砖体110的形状根据使用需求可以是圆柱体形、三棱柱形和四边的以上多棱柱形等形状。

每个种植用砖形结构100a上的种植槽120的数量为一个，其水平截面呈长条形，该长条形相对的两端呈半圆形，种植槽120设置于砖体110的中心位置处，该种植槽120的深度为砖体110高度的一半左右。种植槽120内填放种植土壤，用于种植植物。

需要指出的是在本实用新型的其他实施例中，种植槽120的水平截面的形状也可以是多边形、圆形和椭圆形等形状，种植槽120的数量也可以是两个及以上。

通水孔130数量为2，其设置于种植槽120的相对两端，通水孔130内设置有透水柱131，通水孔130的形状为圆台状，其孔径从通水孔130的中间位置沿着第二侧面112a方向逐渐减小。透水柱131的形状大小与通水孔130的形状大小相匹配。

通水孔130两端孔径大小不一致的设计目的是防止透水柱131由于重力作用滑出通水孔130。

需要指出的是，在本实用新型的其他实施例中，通水孔130的孔径可以是自第一侧面111a沿着第二侧面112a方向逐渐减小，或者在通水孔130靠近第二侧面112a处设置阻挡件，用以阻挡透水柱131滑出。

设置透水柱131的第一目的是阻挡种植槽120内的种植土壤进入通水孔130内，设置透水柱131的第二目的是将种植槽120内的多余水分渗出进入下层的种植用砖形结构100a内，或者将其从上一层透水柱131内吸收的水分输送给种植槽120。该设计使得种植用砖形结构100a形成的景观墙内种植的植物浇灌方便。

需要指出的是，在本实用新型的其他实施例中，通水孔130的数量根据使用需要可以是一个也可以是两个以上。

过水渠140设置于种植槽120和通水孔130之间，过水渠140位置相对的两端分别同时连通种植槽120和通水孔130，过水渠140的顶部开口设置于第一侧面111a上，过水渠140的底部与种植槽120的底部位于同一个水平面。

需要指出的是，在本实用新型的其他实施例中，过水渠140的顶部可以不设开口，其底部所在水平面也可以高于或低于种植槽120的底部所在水平面。

上一层的种植用砖形结构100a其种植槽120内多余的水分可通过过水渠140进入通水孔130内的透水柱131内，透水柱131再将水输送至位于下一层且与其连通的透水柱131内，下一层的透水柱131内的水分则通过与其对应的种植用砖形结构100a的过水渠140进入种植槽120内。

实施例2

本实用新型实施例所提供的种植用砖形结构100b，其实现原理及产生的技术效果和实施例1相同，为简要描述，本实施例未提及之处，可参考实施例1中相应内容。

参照图4-6所示，本实施例提供的种植用砖形结构100b其第一侧面111b上设置有第一连接部(图未标注)该第一连接部包括四个第一凸起113，第一侧面111b为长方形，该四个第一凸起113均匀分布于靠近第一侧面111b的四个边角处，第一凸起113的形状为圆柱状。

需要指出的是，在本实用新型的其他实施例中，第一凸起113的形状可以是长方体、球形或者半球形等形状，第一凸起113的数量也可以是两个、三个或者四个以上。

种植用砖形结构100b的第二侧面112b上与第一凸起113在水平面具有相同的投影的位置处设置有第二连接部(图未标注)该第二连接部包括第一凹槽114，第一凹槽114的数量、形状和大小与第一凸起113的数量、形状和大小相匹配。

多个种植用砖形结构100b在配合组装形成种植墙时，除位于最下层的种植用砖形结构100b外，每一个种植用砖形结构100b与位于其下层的两个种植用砖形结构100b连接，位于上层的种植用砖形结构100b上的四个第一凸起113中的两个插入位于下层的一个种植用砖形结构100b中两个第一凹槽114内，位于上层的种植用砖形结构100b上的四个第一凸起113中的另外两个插入位于下层的另外一个种植用砖形结构100b中两个第一凹槽114内。

相邻两层的种植用砖形结构100b通过第一凸起113与第一凹槽114实现可拆卸连接。

实施例3

本实用新型实施例所提供的种植用砖形结构100c，其实现原理及产生的技术效果和实施例1相同，为简要描述，本实施例未提及之处，可参考实施例1中相应内容。

参照图7-9所示，本实施例提供的种植用砖形结构100c，其第一侧面111c上设置有第一连接部(图未标注)，该第一连接部包括四个第二凹槽116，第一侧面111c为长方形，该四个第二凸起115均匀分布于靠近第一侧面111c的四个边角处。

种植用砖形结构100c的第二侧面112c上与第二凹槽116在水平面具有相同的投影的位置处设置有第二连接部(图未标注)该第二连接部包括第二凸起115，第二凸起115的数量、形状和大小与第二凹槽116的数量、形状和大小相匹配。

多个种植用砖形结构100c在配合组装形成种植墙时，除位于最下层的种植用砖形结构100c外，每一个种植用砖形结构100c与位于其下层的两个种植用砖形结构100c连接，位于下层的种植用砖形结构100c上的四个第二凸起115中的两个插入位于上层的一个种植用砖形结构100c中两个第二凹槽116内，位于下层的种植用砖形结构100c上的四个第二凸起115中的另外两个插入位于其上层的另外一个种植用砖形结构100c中两个第二凹槽116内。

相邻两层的种植用砖形结构100c通过第二凸起115与第二凹槽116实现可拆卸连接。

实施例4

本实用新型实施例所提供的种植用砖形结构100d，其实现原理及产生的技术效果和实施例1相同，为简要描述，本实施例未提及之处，可参考实施例1中相应内容。

参照图10-12所示，本实施例提供的种植用砖形结构100d，其第一侧面111d上设置有第一连接部(图未标注)，该第一连接部包括两个第三凹槽118和两个第三凸起117，第一侧面111d为长方形，该两个第三凸起117和两个第三凹槽118均匀分布于靠近第一侧面111d的四个边角处。

种植用砖形结构100d的第二侧面112d上设置有第二连接部(图未标注)，该第二连接部包括第三凸起117和第三凹槽118，第一侧面111d的第三凹槽118与第二侧面112d的第三凸起117在水平面上具有相同的投影，第一侧面111d的第三凸起117与第二侧面112d的第三凹槽118在水平面上具有相同的投影，第三凸起117和第三凹槽118的形状大小相互配合。

多个种植用砖形结构100d在配合组装形成种植墙时，除位于最下层的种植用砖形结构100d外，每一个种植用砖形结构100d与位于其下层的两个种植用砖形结构100d连接，位于下层的一个种植用砖形结构100d上的第三凸起117插入位于上层的一个种植用砖形结构100d中第三凹槽118内，位于上层的种植用砖形结构100d上的第三凸起117插入位于其下层的另外一个种植用砖形结构100d中第三凹槽118内。

相邻两层的种植用砖形结构100d通过第三凸起117与第三凹槽118实现可拆卸连接。

以上所述仅为本实用新型的优选实施方式而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
