抹刀机构的制作方法

本实用新型涉及一种建筑装饰设备，特别是涉及一种应用在砂浆抹平机和腻子机上的抹刀机构。

背景技术：

在室内外装饰中，需要对墙壁的外层涂抹砂浆和腻子。而这些砂浆和腻子的平整度对于整个墙面的平整度有着重要的意义。所以，在涂抹上砂浆和腻子后，需要进行抹平作业。传统的砂浆抹平和腻子抹平均采用人工作业，效率低下而且质量难以控制。随着科技的发展，机械化的砂浆抹平机和腻子机开始代替人工进行抹平作业。

传统的砂浆抹平机和腻子机上的抹刀机构均是通过螺栓与抹刀连接，若需要更换抹刀或者将抹刀横移，需要将抹刀与抹刀机构之间的螺栓拆下来后进行更换或者横移，工序反复和繁琐，工作效率低。

技术实现要素：

基于此，本实用新型提供一种工作效率高的抹刀机构。

一种抹刀机构，包括：刀架和连接刀架的刀柄；刀架包括：换刀模以及连接在换刀模上的安装头；安装头的数量为多个且构成沿换刀模的长度方向设置的收容槽；刀柄朝向刀架的一面设有匹配收容槽的凸条；安装头朝向刀柄的一面设有将凸条紧锁于收容槽的锁定件。

上述抹刀机构，使用前，每一把抹刀分别安装一个刀柄。安装头所构成的收容槽配合换刀模，构成了容置和定位刀柄的结构。而锁定件的作用是将刀柄上的凸条紧锁在收容槽中避免其脱离该收容槽。使用时，将已经安装了刀柄的抹刀装配到上述的收容槽中并且通过锁定件锁紧即可完成组装。当需要拆卸或者横移抹刀时，解除锁定件的锁紧状态便可以快速更换或者调节抹刀的位置，工作效率高。

在其中一个实施例中，锁定件为电磁铁，刀柄朝向安装头的一面设有金属件。电磁铁的操控简单、响应速度快和稳固性强。

在其中一个实施例中，锁定件为永磁铁，刀柄朝向安装头的一面设有金属件。永磁铁使用方便，可以将刀柄吸附锁紧，使用时手动拔出刀柄或者横移刀柄即可。

在其中一个实施例中，锁定件为插销，凸条上设有贯穿凸条且匹配插销的通孔。插销配合预设在凸条上的通孔，便可以快速地拆装刀柄和调整刀柄的位置。

在其中一个实施例中，锁定件为夹子，夹子用于夹持刀柄。通过夹子夹持的方式固定刀柄，实现快速组装和横移。

在其中一个实施例中，刀架还包括连接换刀模的固定板。固定板用于连接砂浆抹平机的支架上的滑动件，便于抹刀机构快速安装到该支架上。

在其中一个实施例中，刀架还包括覆盖该换刀模的防护罩。防护罩用于保护换刀模，避免液体和灰尘干扰。

附图说明

图1为本实用新型实施例一的抹刀机构的示意图；

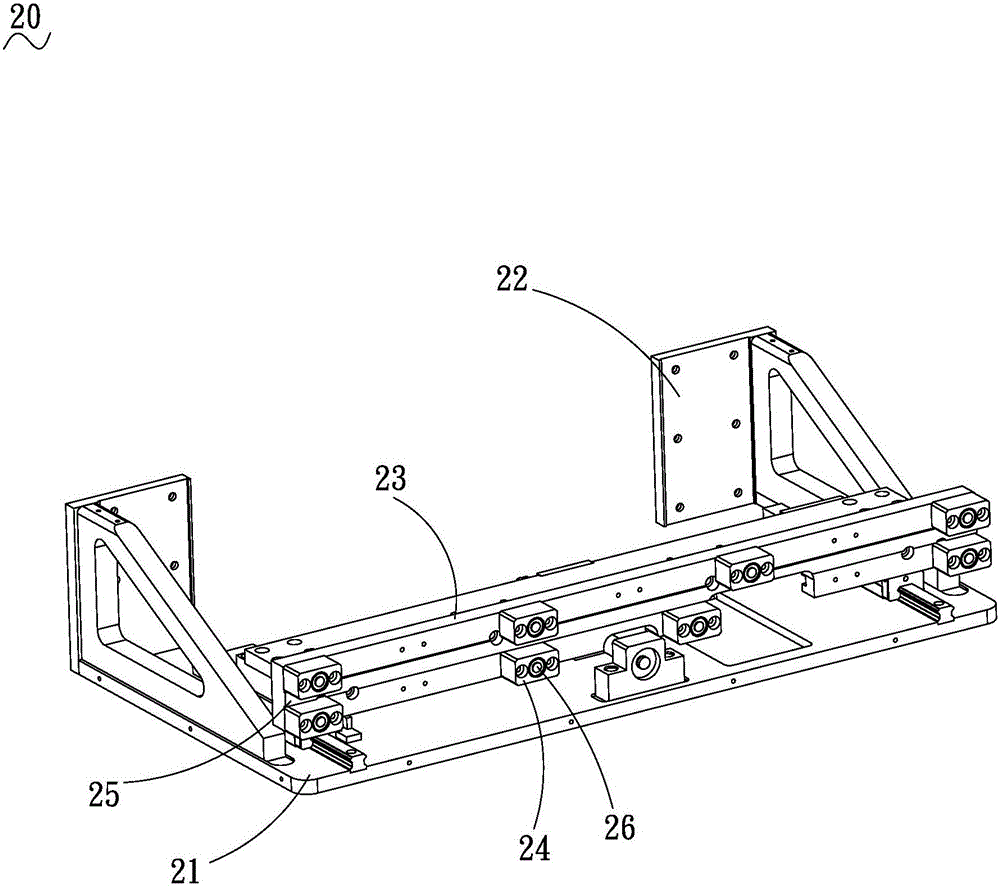

图2为图1中的抹刀机构的刀架的示意图；

图3为本实用新型实施例二的抹刀机构的示意图；

附图中各标号的含义为：

(10，10a)-抹刀机构；

(20，20a)-刀架，21-底板，22-固定板，23-换刀模，24-安装头，25-收容槽，26-锁定件，27-防护罩；

30-刀柄，31-凸条。

具体实施方式

为能进一步了解本实用新型的特征、技术手段以及所达到的具体目的、功能，解析本实用新型的优点与精神，藉由以下结合附图与具体实施方式对本实用新型的详述得到进一步的了解。

实施例一

参见图1和图2，提供一种抹刀机构10的示意图。

一种抹刀机构10，包括：刀架20和连接刀架20的刀柄30。

该刀架20包括：底板21、连接在底板21一侧的固定板22、连接在底板21的承载面上的换刀模23、以及连接在换刀模23上的安装头24。安装头24的数量为多个且构成沿换刀模23的长度方向设置的第一安装头24组(见图1中位于换刀模23靠近底板21的一侧的四个成一直线排列的安装头24)和第二安装头24组(见图1中位于换刀模23远离底板21的一侧的四个成一直线排列的安装头24)。第一安装头24组和第二安装头24组间隔设置且构成一个条形的收容槽25。安装头24朝向刀柄30的一面设有锁定件26。该锁定件26为电磁铁。换刀模23通过底板21连接固定板22。底板21用于承载换刀模23并且提供了连接其他附加部件的空间，在其他实施例中也可以去除底板21，将换刀模23与固定板22直接连接。

该刀柄30为截面为T字形的金属条。刀柄30朝向刀架20的一面设有匹配收容槽25的凸条31和供电磁铁吸附的金属件(可以理解地，可以将刀柄30的一部分设置为金属件，或者将整个刀柄30设置为一体的金属件)。使用时凸条31被上述锁定件26紧锁于收容槽25中。

工作原理：

每把抹刀都预先安装好一个本实施例的刀柄30，具体是将刀柄30上背离凸条31的一面通过螺栓与抹刀锁紧成一体。使用时，将刀柄30的凸条31对准抹刀机构10上的收容槽25并且嵌入至其中。然后启动电磁铁吸附刀柄30上的金属件，从而将刀柄30固定在换刀模23和安装头24之间。而在抹刀工作时，抹刀在上下移动过程中，上下方向因为刀柄30被夹持在第一安装头24组和第二安装头24组之间而不会移动和脱离。而前后方向，抹刀前移时，主要是跟墙壁相互挤压，加上刀柄30被换刀模23顶住，抹刀和刀柄30不会脱离抹刀机构10；而抹刀后移时，锁定件26只要给予较小的抓合力将刀柄30连通抹刀稳定在抹刀机构10上即可。而需要更换抹刀时，将刀柄30连通抹刀一同卸下，更换上另一把已预先安装了刀柄30的抹刀即可。而需要横移抹刀时，解开锁定件26，顺着收容槽25横移刀柄30即可，横移到指定位置后锁上该锁定件26即可。

上述抹刀机构10，使用前，每一把抹刀分别安装一个刀柄30。安装头24构成的收容槽25配合换刀模23，构成了容置和定位刀柄30的结构。而锁定件26的作用是将刀柄30上的凸条31紧锁在收容槽25中避免其脱离该收容槽25。使用时，将已经安装了刀柄30的抹刀装配到上述的收容槽25中并且通过锁定件26锁紧即可完成组装。当需要拆卸或者横移抹刀时，解除锁定件26的锁紧状态便可以快速更换或者调节抹刀的位置，工作效率高。

此外，电磁铁的操控简单、响应速度快和稳固性强。固定板22用于连接砂浆抹平机的支架上的滑动件，便于抹刀机构10快速安装到该支架上。

补充说明：在其他实施例中，锁定件26可以采用其他形式的结构。例如，锁定件26为永磁铁，刀柄30朝向安装头24的一面设有金属件。又例如，锁定件26为插销，凸条31上设有贯穿凸条31且匹配插销的通孔。又例如，锁定件26为夹子，夹子用于夹持刀柄30。永磁铁使用方便，可以将刀柄30吸附锁紧，使用时手动拔出刀柄30或者横移刀柄30即可。插销配合预设在凸条31上的通孔，便可以快速地拆装刀柄30和调整刀柄30的位置。通过夹子夹持的方式固定刀柄30，实现快速组装和横移。

实施例二

参见图3，其提供另一种抹刀机构10a的示意图。

本实施例与实施例一的区别在于：刀架20a还包括防护罩27，防护罩27连接底板21且覆盖换刀模23。该防护罩27可以设置为透明的塑料罩体。防护罩27用于保护换刀模23，避免液体和灰尘干扰。其他结构与实施例一相同，也能达到实施例一的有益效果。

以上实施例的各技术特征可以进行任意的组合，为使描述简洁，未对上述实施例中的各个技术特征所有可能的组合都进行描述，然而，只要这些技术特征的组合不存在矛盾，都应当认为是本说明书记载的范围。
