一种建筑外墙喷涂修复装置的制作方法

本实用新型涉及建筑设备领域，具体为一种建筑外墙喷涂修复装置。

背景技术：

目前，在楼房外墙粉刷时，主要依靠人工作业，在粉刷过程中，用绳索将粉刷人员悬于楼房外墙面，工人携带涂料桶，手持刷子，完成作业过程。这种原始的作业方法劳动强度大，工作效率低。工人常年近距离接触化学涂料，其中的化学物质会对人体的健康造成很大危害，并且高空作业会直接对人的生命安全造成很大威胁。为此，我们提出一种建筑外墙喷涂修复装置。

技术实现要素：

本实用新型的目的在于提供一种建筑外墙喷涂修复装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种建筑外墙喷涂修复装置，包括显示控制屏、移动绕线装置、喷涂装置和连接线缆，所述显示控制屏具有显示和控制功能的触摸屏，通过连接线缆与喷涂装置电连接，所述移动绕线装置为可横向移动且对连接线缆进行卷绕的装置，所述喷涂装置为向外墙喷射涂料的装置，喷涂装置上设有摄像头。

进一步地，所述显示控制屏包括显示屏和电控系统，所述电控系统的按钮通过软件功能设计在显示屏的显示屏幕上。

进一步地，所述移动绕线装置包括卷绕机和横向移动电机。

进一步地，所述喷涂装置内设有储液箱、泵机、通过泵机与储液箱连接的输出喷头以及由泵机驱动的搅拌轴。

进一步地，所述连接线缆包括外层起吊作用的缆绳和内层中的电线，所述缆绳为空心，电线置于缆绳的空心中。

与现有技术相比，本实用新型的有益效果是：

本实用新型的一种建筑外墙喷涂修复装置，喷涂装置通过移动绕线装置悬吊在建筑外墙的半空中，移动绕线装置的绕线运动和横向移动可以使得喷涂装置上下左右移动，喷涂装置上安装有摄像头，可以通过摄像头对外墙面进行检查，然后对应受损面进行喷涂修复墙面，使用该装置省时省力，针对性进行墙面修复，还大大降低了安装时所产生的危险性。

附图说明

图1为本实用新型系统结构示意图。

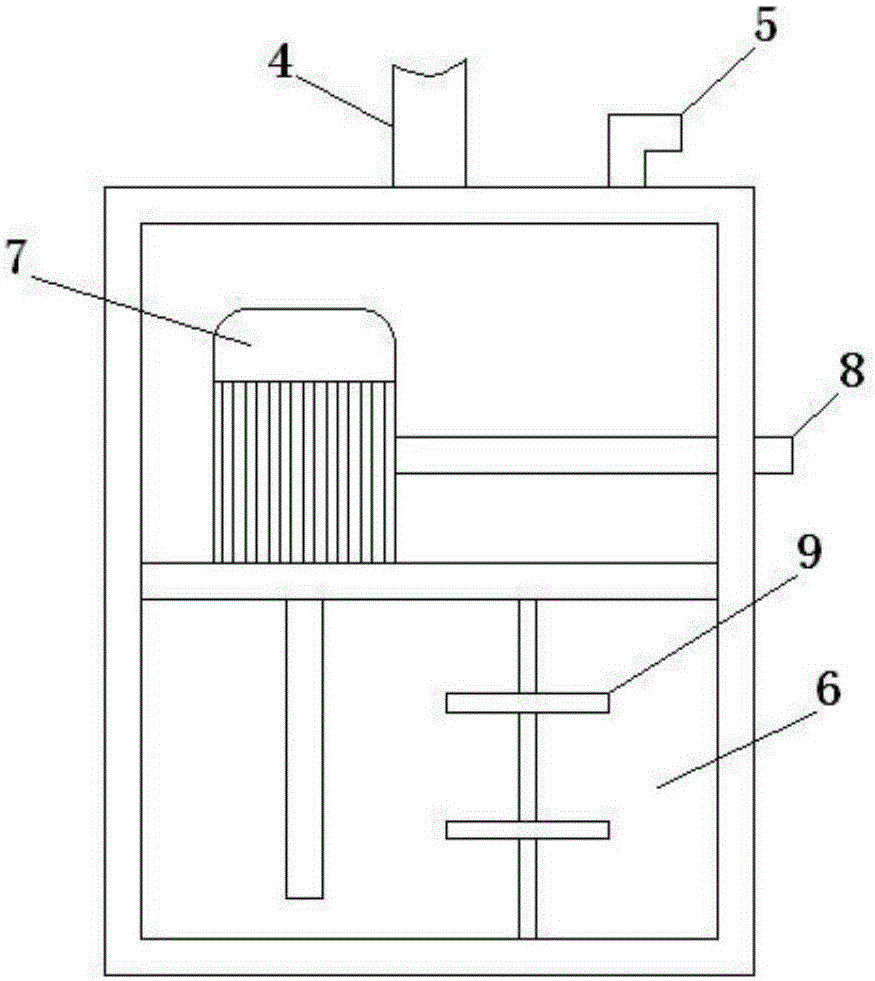

图2为本实用新型喷涂装置结构示意图。

其中，1、显示控制屏，2、移动绕线装置，3、喷涂装置，4、连接线缆，5、摄像头，6、储液箱，7、泵机，8、输出喷头，9、搅拌轴。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种建筑外墙喷涂修复装置，包括显示控制屏1、移动绕线装置2、喷涂装置3和连接线缆4，所述显示控制屏1具有显示和控制功能的触摸屏，通过连接线缆4与喷涂装置3电连接，所述移动绕线装置2为可横向移动且对连接线缆4进行卷绕的装置，所述喷涂装置3为向外墙喷射涂料的装置，喷涂装置3上设有摄像头5；所述显示控制屏1包括显示屏和电控系统，所述电控系统的按钮通过软件功能设计在显示屏的显示屏幕上；所述移动绕线装置2包括卷绕机和横向移动电机；所述喷涂装置3内设有储液箱6、泵机7、通过泵机7与储液箱6连接的输出喷头8以及由泵机7驱动的搅拌轴9；所述连接线缆4包括外层起吊作用的缆绳和内层中的电线，所述缆绳为空心，电线置于缆绳的空心中。

综上所述，本实用新型的一种建筑外墙喷涂修复装置，喷涂装置3通过移动绕线装2置悬吊在建筑外墙的半空中，移动绕线装置2的绕线运动和横向移动可以使得喷涂装置3上下左右移动，喷涂装置3上安装有摄像头5，可以通过摄像头5对外墙面进行检查，然后对应受损面进行喷涂修复墙面，使用该装置省时省力，针对性进行墙面修复，还大大降低了安装时所产生的危险性。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
