一种新型房建保温砖的制作方法

本实用新型涉及房屋建设领域，具体涉及一种新型房建保温砖。

背景技术：

保温砖是现代建筑施工中常用的建筑材料，保温砖相比传统砖具有更加优良的隔温性能，能够保障建筑物冬暖夏凉，节约了使用空调的电能。空心砖是近年内建筑行业常用的墙体主材，由于质轻、消耗原材少等优势，已经成为国家建筑部门首先推荐的产品。与红砖一样，空心砖的常见制造原料是粘土和煤渣灰，一般规格是 390×190×190mm。 空心砖的孔洞总面积占其所在砖面积的百分率，称为空心砖的孔洞率，一般应在15% 以上。现有的保温砖主要是制造成空心砖的形式，同时在空心砖内填装一些泡沫等材料。这些保温砖的横向抗冲击载荷能力较差，砌起来的墙壁容易受冲击而破损。

技术实现要素：

本实用新型的目的在于提供一种设计合理和制造简单的保温砖，以解决现有技术中导致的上述多种缺陷。

一种新型房建保温砖，包括本体、耐磨层、芯桥、保温隔板和保温填充料，所述本体设有型腔，所述型腔的壁厚等距，所述耐磨层设于本体左右两侧，所述芯桥设于所述型腔上且相互配合，所述芯桥上设有等距排列的保温隔板，所述保温隔板之间设有保温填充料，所述保温填充料为EPS泡沫塑料和PUF泡沫塑料的混合物，所述保温隔板具体为软瓷保温材料，厚度为0.8-1.5cm，所述型腔左右设有U形流槽，所述芯桥左右设有弧形凸头，与所述U形流槽相互配合，所述本体上下设有止位台阶，所述芯桥内设有应力张孔。

本实用新型的优点在于：所述本实用新型设计合理、结构简单，通过本体的组装将保温填充料和保温隔板集成在一起，既有很好的保温效果，又增强了保温砖的抗载荷强度，同时节约了施工时间和施工成本，提高了房屋建设效率。

附图说明

图1为本实用新型所述的一种新型房建保温砖中本体的主视图。

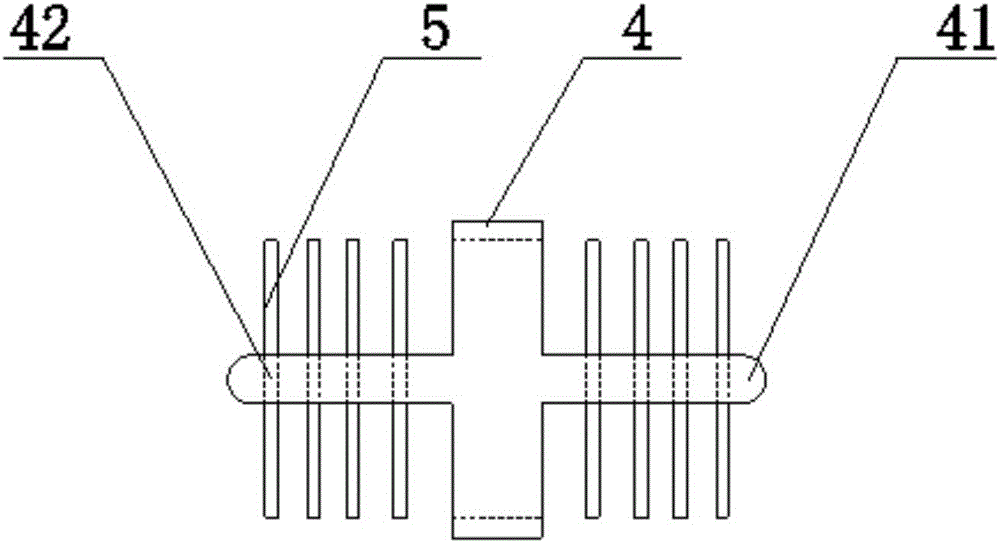

图2为本实用新型所述的一种新型房建保温砖中芯桥的主视图。

图3为本实用新型所述的一种新型房建保温砖的装配图。

图4为本实用新型的图3中A-A局部剖视图。

其中：1-本体、2-型腔、21-U形流槽、22-止位台阶、3-耐磨层、4-芯桥、41-弧形凸头、42-应力张孔、5-保温隔板、6-保温填充料。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1、图2和图3所示，一种新型房建保温砖，包括本体1、耐磨层3、芯桥4、保温隔板5和保温填充料6，所述本体1设有型腔2所述型腔2的壁厚等距，所述耐磨层3设于本体1左右两侧，所述芯桥4设于所述型腔2上且相互配合，所述芯桥4上设有等距排列的保温隔板5，所述保温隔板5之间设有保温填充料6，所述保温填充料6为EPS泡沫塑料和PUF泡沫塑料的混合物。

值得注意的是，所述保温隔板5具体为软瓷保温材料，厚度为0.8-1.5cm，有助于隔热保温和增强载荷能力。

在本实施例中，所述型腔2左右设有U形流槽21，所述芯桥4左右设有弧形凸头41，与所述U形流槽21相互配合，有助于增强芯桥4和本体1的连接效果。

此外，所述本体1上下设有止位台阶22，有使装配时芯桥4不会跑位，提高组装效率。

此外，所述芯桥4内设有应力张孔42，有助于预防和吸收保温砖内的热应力。

基于上述，所述本实用新型设计合理、结构简单，通过本体的组装将保温填充料和保温隔板集成在一起，既有很好的保温效果，又增强了保温砖的抗载荷强度，同时节约了施工时间和施工成本，提高了房屋建设效率。

由技术常识可知，本实用新型可以通过其它的不脱离其精神实质或必要特征的实施方案来实现。因此，上述公开的实施方案，就各方面而言，都只是举例说明，并不是仅有的。所有在本实用新型范围内或在等同于本实用新型的范围内的改变均被本实用新型包含。
