一种预制钢筋混凝土防滑落防漏水屋面板楼板横梁组合的制作方法

本实用新型涉及建筑技术领域，尤其涉及一种预制钢筋混凝土防滑落防漏水屋面板楼板横梁组合。

背景技术：

在目前公知的框架结构房屋的屋面板楼板及横梁，大量采用现浇方式；是通过现场搭建模具，将预拌混凝土（尚属于拌合物状态）浇筑在磨具中，凝固而成，现场施工周期长，并会产生大量的建筑垃圾，不利于环保，且混凝土的凝固受温度和湿度的影响，所以现浇方式，受季节影响比较大，而本实用新型是对现有技术的多处改良综合成一个更加有效有益的方案，需要交代的是；横梁下方支柱及地基依然可以通过现浇或其他预制方式与本实用新型结合均属于现有技术，不在本实用新型的改良范围。

技术实现要素：

本实用新型所要解决的技术问题在于克服现有技术缺陷，提供一种结构合理，操作简单，安装方便快捷的一种预制钢筋混凝土防滑落防漏水屋面板楼板横梁组合。

本实用新型所要解决的技术问题采用以下技术方案来实现；

一种预制钢筋混凝土防滑落防漏水屋面板楼板横梁组合；包括构件主体，预制钢筋混凝土屋面板其构件主体呈长方体100，预制钢筋混凝土楼板其构件主体呈长方体200，预制钢筋混凝土横梁其构件主体呈长方体300，所述构件主体100前端与其构件主体200接触面设有支撑板，所述构件主体100下方设有屋面板向下插板，所述构件主体300上方设有的向上凹槽配合使用，所述构件主体200的下方设有楼板向下插板，与所述构件主体300上方设有的向上凹槽配合使用，防止构件滑落，使构件更加牢固，所述构件主体100与所述构件主体200上方的左右两边设有小凹槽，安装时将小凹槽灌入胶水将PVC凹槽板倒插在两个构件的小凹槽里，防止两个构件之间的缝隙漏水。

作为优选方式，所述构件主体100上方左右一侧设有向上挡板，用于防止瓦片因灾害左右滑落。

作为优选方式，所述向上挡板内侧设有固定板。

作为优选方式，所述固定板设有圆孔，用于安装防瓦片向前滑落的装置。

作为优选方式，所述构件主体200处于楼层顶层时，所述楼板向下插板位于中间及前后两端。

作为优选方式，所述构件主体100下方设有加强筋。

作为优选方式，所述构件主体100和其屋面板向下插板的夹角设有小支撑板。

作为优选方式，所述构件主体300位于所述屋面板向下插板的下方时，所述构件主体300的上方凹槽两边设有缺口，用于绕过加强筋。

作为优选方式；所述支撑板前端高度低于后端高度，前端上方与后端上方水平呈1゜～60゜夹角。

作为优选方式，所述构件主体200处于楼层中层时，所述楼板向下插板位于中间及中间靠前和中间靠后。

本实用新型的有益效果为；通过工厂的预制生产，不受季节性影响，且结构稳定防滑落不漏水，现场快速组装，能降低施工周期，减少现场垃圾。

附图说明

图1本实用新型组合的组装使用状态示意图。

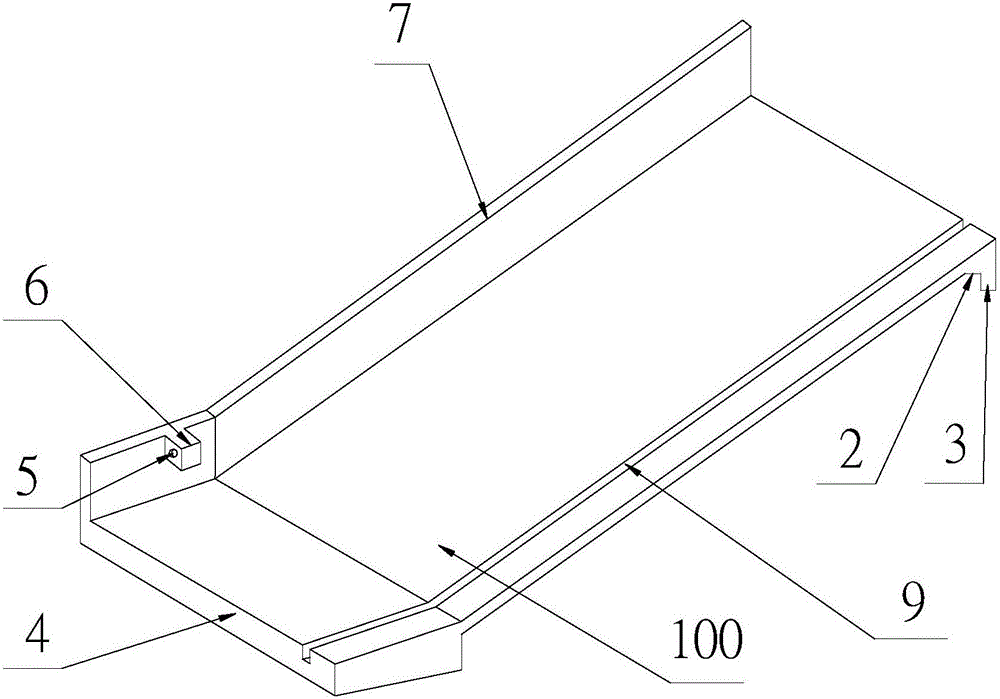

图2本实用新型组合预制钢筋混凝土屋面板的轴侧图。

图3本实用新型组合预制钢筋混凝土楼板位于顶层时的轴侧图。

图4本实用新型组合预制钢筋混凝土横梁的轴侧图。

图5本实用新型组合预制钢筋混凝土屋面板的底视图轴侧图。

图6本实用新型组合预制钢筋混凝土横梁位于屋面板向下插板下方时轴侧图。

图7是图1左视图剖视图。

图8是图7的局部放大图。

图9本实用新型组合PVC凹槽倒插小凹槽的安装示意图。

图10本实用新型组合预制钢筋混凝土楼板位于楼层中层时轴侧图。

图中；预制钢筋混凝土屋面板其构件主体100，预制钢筋混凝土楼板其构件主体200，预制钢筋混凝土横梁其构件主体300，1加强筋，2小支撑板，3屋面板向下插板，4支撑板，5圆孔，6固定板，7向上挡板，8楼板向下插板，9小凹槽,10向上凹槽，11缺口，12PVC凹槽板。

由于部件之间的尺寸差距，以上附图并非按精确比例绘制。

具体实施方式

为了使本实用新型的技术手段，创作特征，达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本实用新型。

实施例1。

如图1；一种预制钢筋混凝土防滑落防漏水屋面板楼板横梁组合，包括构件主体，预制钢筋混凝土屋面板其构件主体呈长方体100，预制钢筋混凝土楼板其构件主体呈长方体200，预制钢筋混凝土横梁其构件主体呈长方体300。

如图2所述构件主体（100）前端与构件主体（200）的接触面设有支撑板（4）。

如图1图2图3图4图6；所述构件主体100的下方设有屋面板向下插板3与所述构件主体300上方设有的向上凹槽10配合使用，所述构件主体200的下方设有楼板向下插板8，与所述构件主体300上方设有的向上凹槽10配合使用，防止构件滑落，使构件更加牢固。

如图2图3图9；所述构件主体100与所述构件主体200上方的左右两边设有小凹槽9，安装时将小凹槽9灌入胶水将PVC凹槽板12倒插在两个构件上方的小凹槽9里，防止两个构件之间的缝隙漏水。

如图2；所述构件主体100上方左右一侧设有向上挡板7。

如图2；所述向上挡板7，内侧设有固定板6。

如图2；所述固定板6设有圆孔5。

如图3；所述构件200位于楼层顶层时，所述楼板向下插板8位于中间及前后两端。

如图5；所述构件主体100下方设有加强筋1。

如图5；所述构件主体100和其屋面板向下插板的夹角设有小支撑板2。

如图6；所述构件主体300位于所述屋面板向下插板3的下方时，其构件主体300的向上凹槽10两边设有缺口11，用于绕过加强筋1。

如图8；所述支撑板前端高度低于后端高度，前端上方与后端上方水平呈1゜～60゜夹角。

实施例2。

如图10；一种预制钢筋混凝土防滑落防漏水屋面板楼板横梁组合，所述构件主体200处于楼层中层时，其楼板向下插板8位于中间及中间靠前和中间靠后的位置。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型的精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都将落入要求保护本实用新型范围内，本实用新型要求保护范围由所附的权利要求书及其等效物界定。
