钢结构房屋框架的制作方法

本实用新型提供一种钢结构房屋框架，尤其是一种抗震能力强、安装快捷、方便的钢结构房屋框架，属于建筑架构技术领域。

背景技术：

随着社会的发展以及科学技术的进步，各种结构的房屋或建筑不断推出，其中钢结构房架已成为今后房屋建设中的不可缺少的部分。因其建设速度快、抗震能力强、成本适中而得到人们认可。但现有钢结构房架在立柱与横梁结合处大多采用满焊进行连接，不仅效率低，而且仍然存在强度不足等问题，因此，有必要对现有技术加以改进。

技术实现要素：

本实用新型的目的在于提供一种高强度钢结构房屋框架，不仅建设效率高，而且强度高，安全、可靠。

本实用新型通过下列技术方案完成：一种钢结构房屋框架，包括立柱和水平横梁，水平横梁端部垂直固定在立柱上，并在该垂直固定部位设置加强机构，其特征在于所述加强机构包括其上设置至少六个通孔的平板，该平板的第一侧边固定在立柱上、与第一侧边相对的第三侧边悬空、与第一侧边相邻的第二侧边以及与第二侧边相对的第四侧边固定在水平横梁端部，该水平横梁端部设有与平板相对应的至少六个通孔，通孔内设置螺栓及螺母，以便通过平板进一步补强立柱与水平横梁端部之间的连接。

所述立柱与水平横梁端部之间固定有三角形加强板，以增加立柱与水平横梁端部之间的连接强度。

所述立柱为工字钢柱。

所述水平横梁为工字钢梁。

本实用新型具有下列优点和效果：采上述方案，可方便地通过加强机构对相互连接的立柱及水平横梁端部进行强有力的补充连接，再通过三角形加强板来增加立柱与水平横梁端部之间的连接强度，使立柱与水平横梁端部之间实现多重加强，同时具有安装方便、效率高等优点。

附图说明

图1为本实用新型结构示意图；

图2为图1中的A部放大图；

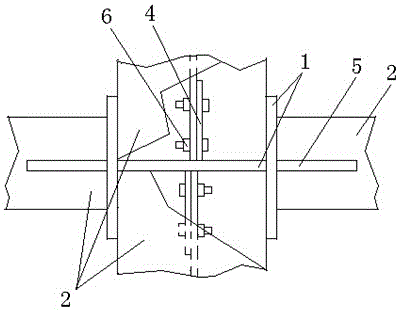

图3为图2的俯视图；

图4为图1中的B部放大俯视图；

图5为图1中的C部放大俯视图。

具体实施方式

下面结合附图对本实用新型做进一步描述。

本实用新型提供的钢结构房屋框架，包括立柱1和水平横梁2，水平横梁2端部垂直焊接固定在立柱1上，并在该垂直固定部位设置加强机构，该述加强机构包括其上设置六个通孔3的平板4，该平板4的第一侧边（即左侧边）固定在立柱1上、与第一侧边相对的第三侧边（即右侧边）悬空、与第一侧边相邻的第二侧边（即上侧边）以及与第二侧边相对的第四侧边（即下侧边）焊接固定在水平横梁2端部，该水平横梁2端部设有与平板4上的通孔3相对应的六个通孔，通孔内设置螺栓及螺母6，以便通过平板4进一步补强立柱1与水平横梁2端部之间的连接；所述立柱1与水平横梁2端部之间固定有三角形加强板5，以增加立柱1与水平横梁2端部之间的连接强度；所述立柱1为工字钢柱；所述水平横梁2为工字钢梁，以上结构描述为立柱1的一个侧面与一根水平横梁2的连接结构，立柱1的另三个侧面与对应的三根水平横梁2的连接与上述结构相同，如图1、2、3。

显然，立柱1与相互成直角的二根水平横梁2的连接结构也与上述结构相同，如图1、4；立柱1与三根水平横梁2的连接结构也与上述结构相同，如图1、5。
