一种BIPV光伏幕墙可调支架的制作方法

本实用新型涉及一种可调支架，特别是一种BIPV光伏幕墙可调支架，属于光伏建筑一体化领域。

背景技术：

目前，BIPV渐渐被人们所重视，BIPV是应用太阳能发电的一种新概念，将太阳能光伏发电安装在建筑的围护结构外表面来提供电力。根据光伏方阵与建筑结合的方式不同，光伏建筑一体化可分为两大类:一类是光伏方阵与建筑的结合。另一类是光伏方阵与建筑的集成。如光电瓦屋顶、光伏幕墙和光电采光顶等。现有大多数的光伏幕墙直接嵌入到建筑中，导致建筑通风性不好，该种安装方式也大大偏离了最佳安装角度，不能高效地采集光照；因承重能力有限，现有幕墙仅限于薄膜组件光伏幕墙，导致发电量不充足。而现有带有倾角的光伏幕墙则采用焊接支架支撑，幕墙倾角不能调整，遇到极端天气还容易发生坠落损坏等现象，对人身安全造成极大的隐患。光伏幕墙的外表面需要定期清理，以防蒙尘影响发电量，高层建筑的外表面清理主要通过升降台或吊篮承载清洁工清理，有很大的危险性。

技术实现要素：

本实用新型的目的在于，提供一种BIPV光伏幕墙可调支架，该支架具有良好的承重能力，改变了现有光伏幕墙的材料限制，能够根据季节及地域的不同调整倾角进而提高发电量。遇到极端天气，可收回光伏幕墙避免损失和危险，另外在室内就可完成光伏幕墙的清理工作。

为解决上述技术问题，本实用新型采用如下的技术方案：

该种可调支架包括外框、内框、第一合页、第二合页和斜撑，光伏幕墙上侧通过第一合页与内框连接，两侧分别通过斜撑与内框连接，内框通过第二合页与外框连接。光伏幕墙背面固定有固定架，内框背面固定有电机和第一传动轴，电机上设有第二传动轴。光伏幕墙上侧通过上悬窗的方式与内框合页连接，可以向室外开启。内框通过内平开窗的方式与外框合页连接，可以向室内开启。

前述的第一传动轴上设置有从动轮，第二传动轴上设置有主动轮，主动轮和从动轮通过皮带连接。电机开启带动第二传动轴运行，第二传动轴带动主动轮，主动轮、从动轮与皮带构成驱动装置。

为了能够电动调整光伏幕墙的角度，内框上的第一传动轴与光伏幕墙背面的固定架连通，通过第一传动轴的运动调节固定架，从而带动光伏幕墙的旋转。

为了装置安装的合理性，光伏幕墙的厚度需要小于内框的厚度，同样的，内框的厚度也需要小于外框的厚度，从而给驱动装置一定的操作空间。

为了能够调整光伏幕墙的角度，内框上固定斜撑的孔为六个腰型孔，可将斜撑固定于不同的腰型孔，使得光伏幕墙形成不同的倾角。

为了增强支架的承载能力，斜撑材质为不锈钢，外表面还拉伸有加强筋。

进一步的，内框上的斜撑为两个，分布于两侧。

由于该可调支架的承载能力和稳定性增强，所以光伏幕墙为薄膜组件或光电效率转换较高、透光性好、重量增加的双玻组件。

为了极端天气方便收回光伏幕墙，在光伏幕墙下侧设有把手。

与现有技术相比，本实用新型的有益之处在于：驱动装置使得支架能够根据季节及地域的不同自动调整倾角，实现太阳高度的跟踪，单人就可完成操作。若是电动操作出现故障，还可以手动调节斜撑完成不同角度的设置。遇到极端天气，可通过把手收回光伏幕墙避免出现坠落的隐患。采用不锈钢斜撑以及斜撑上设有加强筋，使得支架具有良好的承重能力，改变了现有光伏幕墙的材料限制，可以采用光电转换效率较高的双玻组件，提高了发电量。另外可以将光伏幕墙内拉至室内，完成灰尘清理工作。同时代替窗户为建筑物提供了良好的通风性和透光性，节省空调用电，进一步实现绿色环保。

附图说明

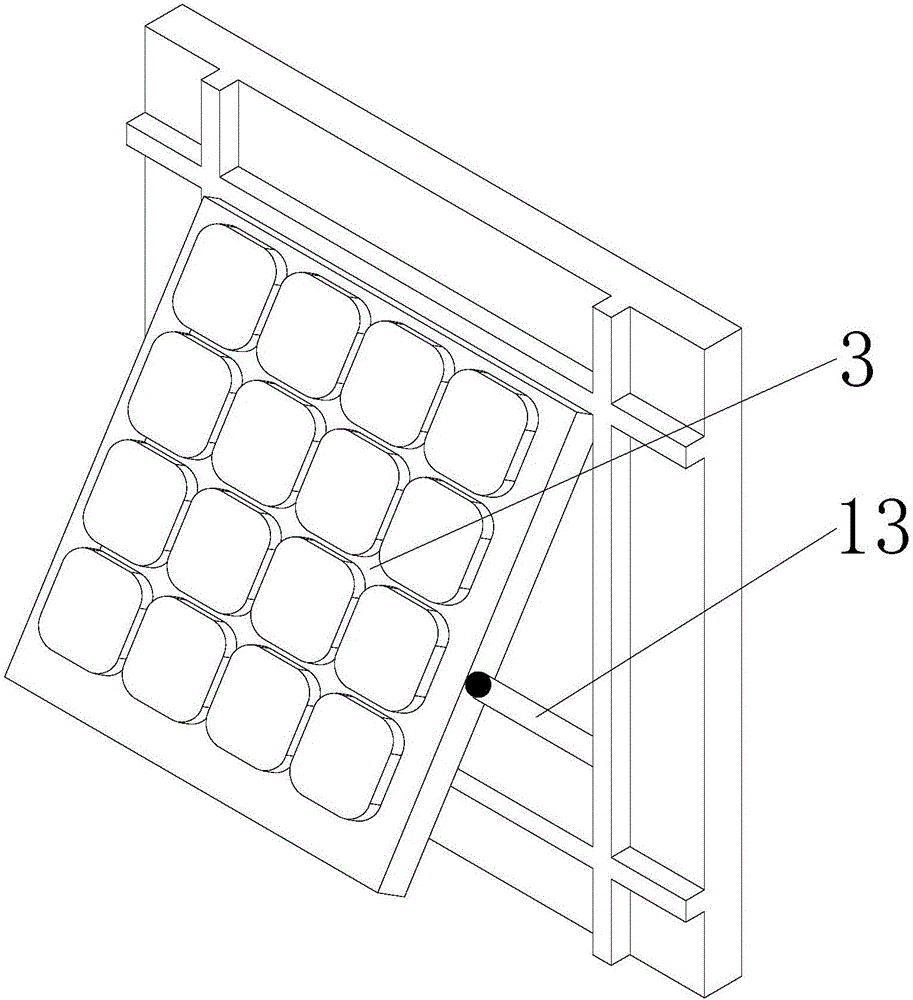

图1是BIPV光伏幕墙安装的正面示意图；

图2是BIPV光伏幕墙可调支架的安装示意图；

图3是BIPV光伏幕墙背面示意图即光伏幕墙可调支架的结构示意图；

图4是BIPV光伏幕墙可调支架的侧面视图。

附图标记的含义：1-外框，2-内框，3-光伏幕墙，4-第一合页，5-第二合页，6-固定架，7-电机，8-第一传动轴，9-主动轮，10-从动轮，11-皮带，12-斜撑，13-加强筋，14-第二传动轴，15-腰型孔，16-把手。

下面结合附图和具体实施方式对本实用新型作进一步的说明。

具体实施方式

本实用新型的实施例1：如图1、图2和图3所示，光伏幕墙3上侧通过第一合页4与内框2连接，两侧分别通过斜撑12与内框2连接，内框2通过第二合页5与外框1连接。光伏幕墙3背面固定有固定架6，内框2背面固定有电机7和第一传动轴8，电机7上设有第二传动轴14。光伏幕墙3上侧通过上悬窗的方式与内框2合页连接，可以向室外开启。内框2通过内平开窗的方式与外框1合页连接，可以向室内开启。第一传动轴8上设置有从动轮10，第二传动轴14上设置有主动轮9，主动轮9和从动轮10通过皮带11连接。电机7开启带动第二传动轴14运行，第二传动轴14带动主动轮9，主动轮9、从动轮10与皮带11构成驱动装置。内框2上的第一传动轴8与光伏幕墙3背面的固定架6连通。为了调整光伏幕墙3的角度，电机7通过第一传动轴8驱动主动轮9，主动轮9通过皮带11带动从动轮10旋转，从而使得第二传动轴14旋转，进而调节固定架6，从而带动光伏幕墙3的旋转。

光伏幕墙3的厚度需要小于内框2的厚度，同样的，内框2的厚度也需要小于外框1的厚度，从而给驱动装置一定的操作空间，使得支架上各装置安装更合理。内框2上固定斜撑12的孔为六个腰型孔15，可将斜撑12固定于不同的腰型孔15，使得光伏幕墙3形成不同的倾角，获得更多的能量。内框2上的两个斜撑12材质为不锈钢，外表面还拉伸有加强筋13，增加了支架的承载能力。由于该可调支架的承载能力和稳定性增强，所以光伏幕墙3为光电效率转换较高、透光性好、重量增加的双玻组件。在光伏幕墙3下侧设有把手16，方便极端天气收回光伏幕墙3。

实施例2：如图1和图2所示，该支架包括外框1、内框2、第一合页4、第二合页5和斜撑12，光伏幕墙3上侧通过第一合页4与内框2连接，两侧分别通过斜撑12与内框2连接，内框2通过第二合页5与外框1连接。光伏幕墙3背面固定有固定架6，内框2背面固定有电机7和第一传动轴8，电机7上设有第二传动轴14。光伏幕墙3上侧通过上悬窗的方式与内框2合页连接，可以向室外开启。内框2通过内平开窗的方式与外框1合页连接，可以向室内开启。第一传动轴8上设置有从动轮10，第二传动轴14上设置有主动轮9，主动轮9和从动轮10通过皮带11连接。电机7开启带动第二传动轴14运行，第二传动轴14带动主动轮9，主动轮9、从动轮10与皮带11构成驱动装置。内框2上的第一传动轴8与光伏幕墙3背面的固定架6连通。为了调整光伏幕墙3的角度，电机7通过第一传动轴8驱动主动轮9，主动轮9通过皮带11带动从动轮10旋转，从而使得第二传动轴14旋转，进而调节固定架6，从而带动光伏幕墙3的旋转。

实施例3：如图1和图3所示，光伏幕墙3上侧通过第一合页4与内框2连接，两侧分别通过斜撑12与内框2连接，内框2通过第二合页5与外框1连接。光伏幕墙3上侧通过上悬窗的方式与内框2合页连接，可以向室外开启。内框2通过内平开窗的方式与外框1合页连接，可以向室内开启。内框2上固定斜撑12的孔为六个腰型孔15，可将斜撑12固定于不同的腰型孔15，使得光伏幕墙3形成不同的倾角，获得更多的能量。内框2上的两个斜撑12材质为不锈钢，外表面还拉伸有加强筋13，增加了支架的承载能力。由于该可调支架的承载能力和稳定性增强，所以光伏幕墙3为光电效率转换较高、透光性好、重量增加的双玻组件。

本实用新型的工作原理：光伏幕墙3上侧通过上悬窗的方式与内框2合页连接，可以向室外开启。内框2通过内平开窗的方式与外框1合页连接，可以向室内开启。电机7通过第一传动轴8驱动主动轮9，主动轮9通过皮带11带动从动轮10旋转，从而使得第二传动轴14旋转，进而调节固定架6，从而带动光伏幕墙3的旋转，得到更合适的倾角。内框2上固定斜撑12的孔为六个腰型孔15，可将斜撑12固定于不同的腰型孔15，可通过手动操作使得光伏幕墙3形成不同的倾角。
