一种幕墙装饰板的制作方法

本实用新型涉及建筑装饰材料技术领域，尤其涉及一种幕墙装饰板。

背景技术：

随着时代的发展，人们对建筑外墙工程的外观、功能等提出了越来越高的要求，在对房屋墙体、办公室、大厦等建筑物外表面进行装饰时，通常采用铝板进行覆盖，以达到美观的效果。但是，常规铝板在当做建筑装饰面材使用时受材料本身限制，不具备透风能力，影响建筑物的通透性；而穿孔铝板虽然解决了透风问题，但其结构单调普通，无法随环境的变化调整通风量和采光量，使建筑体系受环境风压的影响较大，同时，穿孔铝板也不能满足建筑饰面材料对视觉和听觉的更高要求。

技术实现要素：

基于以上所述，本实用新型的目的在于提供一种通风性好、装饰性强、可有效削弱风压，且能根据环境改变调整进风量和采光量的幕墙装饰板，以解决上述问题。

为达此目的，本实用新型采用以下技术方案：

一种幕墙装饰板，包括主面板，所述主面板上均匀开设有若干个通风孔，每个所述通风孔内可翻转地安装有一个碟片板，所述碟片板的形状尺寸与所述通风孔的形状尺寸相适配。

作为一种幕墙装饰板的优选方案，所述通风孔和碟片板均为轴对称结构，所述碟片板对称轴的两端分别设有转轴，所述通风孔对称轴的两端分别固定有转轴座，所述转轴安装于所述转轴座内，使所述碟片板能够自由转动。

作为一种幕墙装饰板的优选方案，所述转轴座包括呈直角设置的支撑板和固定板，所述固定板通过螺栓固定在主面板的背部；所述支撑板上开设有安装孔，用于安装所述转轴。

作为一种幕墙装饰板的优选方案，所述安装孔内安装有轴承，所述转轴通过轴承安装在转轴座内。

作为一种幕墙装饰板的优选方案，所述主面板的形状为矩形，所述通风孔的形状为矩形、圆形、椭圆形或菱形。

作为一种幕墙装饰板的优选方案，所述转轴所在的方向与所述主面板宽度的方向一致。

作为一种幕墙装饰板的优选方案，所述主面板的四周固定有若干个角码，用于将主面板固定在幕墙上。

作为一种幕墙装饰板的优选方案，所述主面板的背部设置有加强筋。

作为一种幕墙装饰板的优选方案，所述主面板与碟片板采用同一金属板冲压制成。

作为一种幕墙装饰板的优选方案，所述主面板与碟片板的材质均为铝板。

本实用新型的有益效果为：

本实用新型在通风孔内安装可转动的碟片板，通过碟片板的转动，有效调节进风量的多少，既减少了环境风压对建筑结构的影响，又增强了主面板的装饰性，改善了装饰面材料的视觉效果和进风时的听觉效果，满足了建筑设计对表皮材料通透性、采光性的要求。本实用新型结构简单、造型美观、通风性好，其中碟片板在有风的情况下能够自由旋转，大大削弱了外界风压，提高了建筑幕墙的动态装饰性。

附图说明

为了更清楚地说明本实用新型实施例中的技术方案，下面将对本实用新型实施例描述中所需要使用的附图作简单的介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据本实用新型实施例的内容和这些附图获得其他的附图。

图1是本实用新型实施方式提供的幕墙装饰板的整体结构图。

图2是本实用新型实施方式提供的幕墙装饰板的局部结构图。

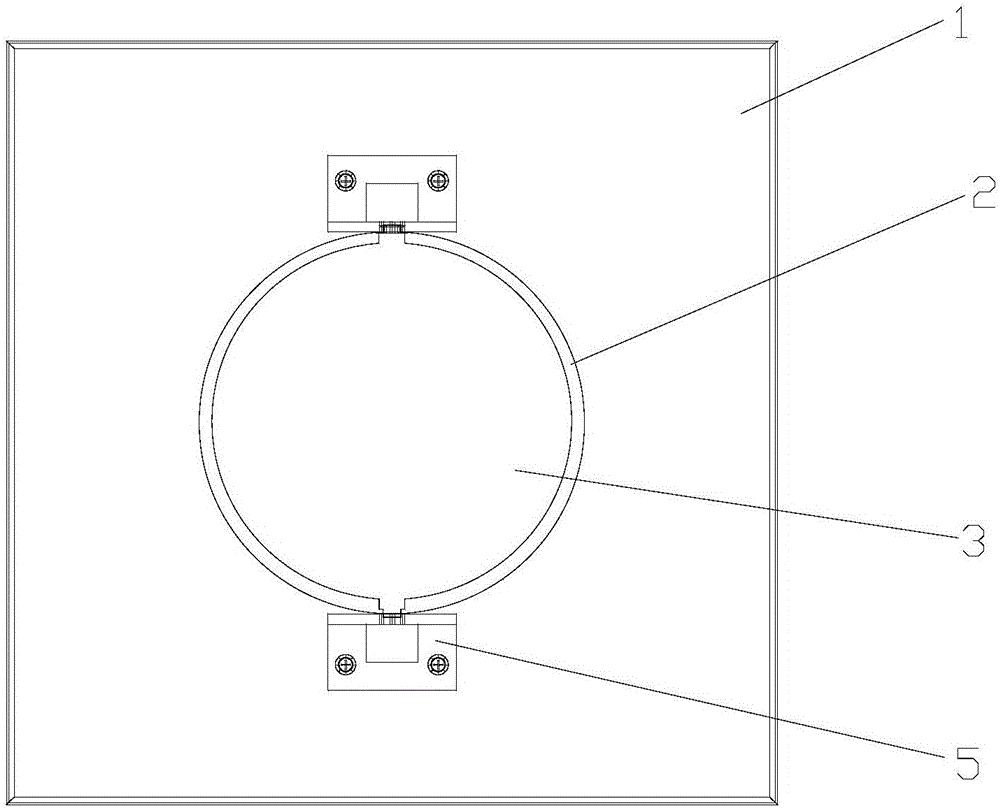

图3是本实用新型实施方式提供的碟片板的结构示意图。

图4是本实用新型实施方式提供的转轴座的结构示意图。

图中：

1、主面板；2、通风孔；3、碟片板；4、转轴；5、转轴座；6、支撑板；7、固定板；8、安装孔。

具体实施方式

为使本实用新型解决的技术问题、采用的技术方案和达到的技术效果更加清楚，下面将结合附图对本实用新型实施例的技术方案作进一步的详细描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-图4所示，本实施方式提供了一种幕墙装饰板，包括主面板1，主面板1上均匀开设有若干个通风孔2，每个通风孔2内可翻转地安装有一个碟片板3，其中碟片板3的形状尺寸与通风孔2的形状尺寸相适配。本实用新型通过在通风孔2内安装可转动的碟片板3，一方面解决了常规铝板透风性差的问题，另一方面也解决了普通穿孔铝板结构单调、受环境风压影响较大的问题。当风级变化时，本实用新型通过碟片板3的转动，有效调整进风量，大大削弱了外界风压对结构体系的影响，同时，多个转动的碟片板3使幕墙表面具有较好的动态感，大大增强了主面板1的装饰性，改善了装饰面材料的视觉效果和进风时的听觉效果，满足了建筑设计对表皮材料通透性、采光性的要求。

进一步地，本实用新型通风孔2和碟片板3均为轴对称结构，如：通风孔2及碟片板3的形状可以为矩形、圆形、椭圆形、菱形或其它对称性图样。这里，为方便制作并简化安装过程，本实用新型优选采用圆形的通风孔2和碟片板3，其中碟片板3对称轴的两端分别设有转轴4，通风孔2对称轴的两端分别固定有转轴座5，转轴4安装于转轴座5内，使碟片板3能够自由转动。

具体地，本实施方式的转轴座5包括呈直角设置的支撑板6和固定板7，固定板7上设有两个螺栓孔，并通过螺栓固定在主面板1的背部；支撑板6上开设有安装孔8，用于安装转轴4。需要注意的是，转轴座5安装时，应将其上的支撑板6靠近通风孔2安装，且位于通风孔2两端的两个支撑板6为相对设置，以保证碟片板3安装的稳定可靠性。

进一步地，本申请安装孔8内还安装有轴承，转轴4通过轴承安装在转轴座5内，轴承的设置有效减小了转轴4转动过程中的摩擦和冲击，保证了转轴4转动的稳定可靠性，同时延长了碟片板3的使用寿命。

作为优选，本实施方式主面板1的形状为矩形，转轴4所在的方向与主面板1宽度的方向一致；该设计的优点在于，当主面板1竖直安装在幕墙上时，其上的垫片板3受风力作用，沿竖直轴在通风孔2内自由旋转，而不会受重力影响而降低转速。

进一步地，主面板1的四周固定有若干个角码，幕墙的外部设有面板安装架，主面板1通过角码固定在面板安装架上。另外，主面板1的背部还设置有若干条加强筋，以增加主面板1的强度，增强其抗风压抗变形的能力。

优选地，为降低该幕墙装饰板的结构造价，提高材料的利用率，本实用新型主面板1与碟片板3采用同一金属板冲压制成。冲压完成后的碟片板3经过适当的磨削处理，其形状与通风孔2的形状相似，尺寸略小于通风孔2的尺寸，从而能够在通风孔2内自由旋转。这里，主面板1与碟片板3的材质可以为铝板、铝塑板、不锈钢板、钛合金板、彩钢板等，优选地，本实用新型采用铝板制作，铝板不仅质量轻、强度高、耐腐性好，而且加工性能良好，大大满足了幕墙装饰板造型多变的需求，同时降低了装饰板的制作成本。

另外，为进一步改善该幕墙装饰板的美观性，主面板1与碟片板3的表面均涂覆有彩色颜料，且主面板1与碟片板3所涂的颜色相同，以增加其外观的整体一致性。

注意，上述仅为本实用新型的较佳实施例及所运用技术原理。本领域技术人员会理解，本实用新型不限于这里所述的特定实施例，对本领域技术人员来说能够进行各种明显的变化、重新调整和替代而不会脱离本实用新型的保护范围。因此，虽然通过以上实施例对本实用新型进行了较为详细的说明，但是本实用新型不仅仅限于以上实施例，在不脱离本实用新型构思的情况下，还可以包括更多其他等效实施例，而本实用新型的范围由所附的权利要求范围决定。
