一种装配式大跨度钢屋架结构的制作方法

本实用新型涉及一种钢屋架结构，尤其涉及一种装配式大跨度钢屋架结构，属于钢结构领域。

背景技术：

近年来，随着我国重工业的飞速发展对于工业厂房的使用功能提出了更高的要求，在建筑设计水平和加工设备性能的不断提高下，工业厂房屋架结构向大跨度、大重量、节点全螺栓连接等方向发展，对于钢屋架的加工精度和安装方法提出了更高的要求。在现有工程中，竖向释放的滑动连接节点有弹簧板节点、单连接板的高强螺栓长圆孔节点、长圆孔销轴节点，均应用较为广泛。弹簧板节点虽能释放竖向约束，传递柱顶水平力较差；单连接板的高强螺栓长圆孔节点，传递柱顶平面外水平力较差，且当接触面锈蚀时单连接板与幕墙柱之间丧失滑动作用；长圆孔销轴节点虽优于前两者，当接触面锈蚀时类似于单连接板与幕墙柱之间的连接易丧失滑动作用。

技术实现要素：

本实用新型主要是解决现有技术中存在的不足，提供一种结构紧凑，提高装配精度，纠正偏差的一种装配式大跨度钢屋架结构。

本实用新型的上述技术问题主要是通过下述技术方案得以解决的：

一种装配式大跨度钢屋架结构，包括上弦杆，所述的上弦杆的上方设有下弦杆，所述的上弦杆与下弦杆间设有连续相间隔分布的竖向腹杆，竖向腹杆间的长度从左至右依次增高，所述的上弦杆呈倾斜分布，相邻竖向腹杆间设有斜腹杆；

所述的上弦杆、下弦杆、竖向腹杆和斜腹杆构成桁架结构。

作为优选，所述的下弦杆、竖向腹杆与斜腹杆间、上弦杆、竖向腹杆与斜腹杆间分别通过连接板相固定，所述的连接板与竖向腹杆间、连接板与斜腹杆间分别通过均匀分布的螺栓相固定，所述的连接板与上弦杆间、连接板与下弦杆间分别呈焊接固定。

作为优选，所述的上弦杆和下弦杆分别是H型钢、方管或异型管其中的一种。

作为优选，所述的竖向腹杆与斜腹杆分别是是H型钢、角钢或槽钢其中的一种。

作为优选，所述的桁架结构为梯形屋架、平行弦屋架或三角形屋架其中的一种。

可实现工厂化生产，分段运输方便经济，现场装配施工容易，安装速度快，装配工作量降低，精确性提高，验收检测容易，故可大大提高综合效益。

本实用新型提供一种装配式大跨度钢屋架结构，结构紧凑，增强整体刚性，具备可调节性。

附图说明

图1是本实用新型的结构示意图；

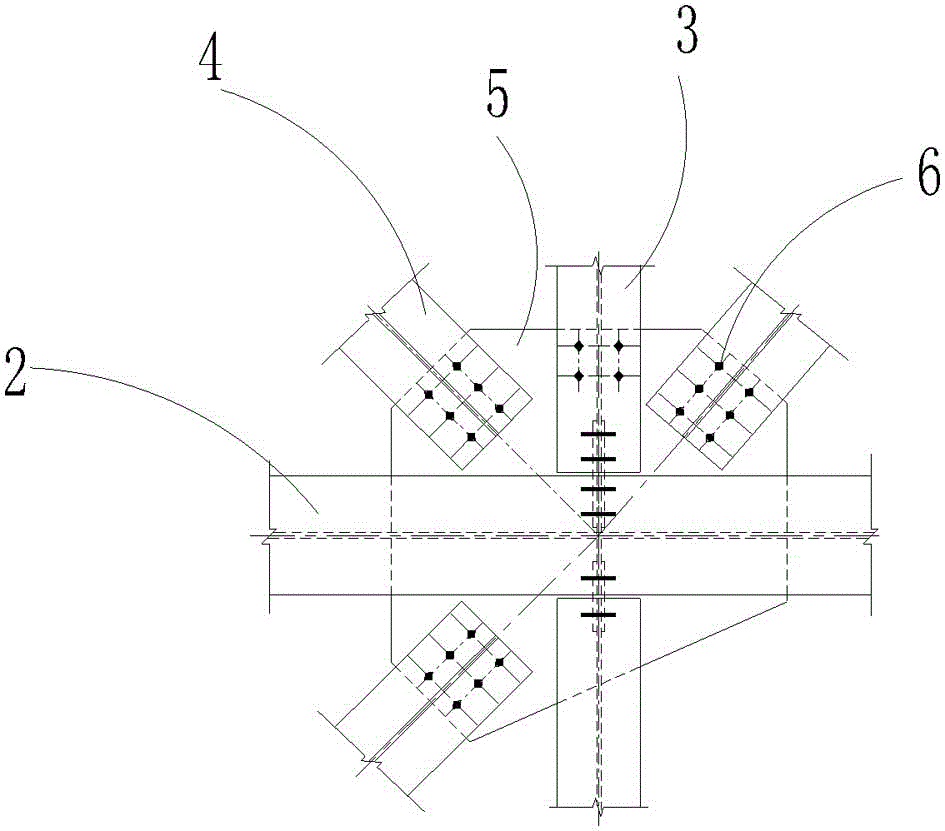

图2是图1中A部放大结构示意图；

图3是图1中B部放大结构示意图。

具体实施方式

下面通过实施例，并结合附图，对本实用新型的技术方案作进一步具体的说明。

实施例1：如图1、图2和图3所示，一种装配式大跨度钢屋架结构，包括上弦杆1，所述的上弦杆1的上方设有下弦杆2，所述的上弦杆1与下弦杆2间设有连续相间隔分布的竖向腹杆3，竖向腹杆3间的长度从左至右依次增高，所述的上弦杆1呈倾斜分布，相邻竖向腹杆3间设有斜腹杆4；

所述的上弦杆1、下弦杆2、竖向腹杆3和斜腹杆4构成桁架结构。

所述的下弦杆2、竖向腹杆3与斜腹杆4间、上弦杆1、竖向腹杆3与斜腹杆4间分别通过连接板5相固定，所述的连接板5与竖向腹杆3间、连接板5与斜腹杆4间分别通过均匀分布的螺栓6相固定，所述的连接板5与上弦杆1间、连接板5与下弦杆2间分别呈焊接固定。

所述的上弦杆1和下弦杆2分别是H型钢、方管或异型管其中的一种。

所述的竖向腹杆3与斜腹杆4分别是H型钢、角钢或槽钢其中的一种。

所述的桁架结构为梯形屋架、平行弦屋架或三角形屋架其中的一种。
