本实用新型涉及建筑施工领域,具体涉及一种适于不同规格电梯井的防护机构。
背景技术:
电梯井也称电梯井道,井壁上安装电梯轨道和配重轨道,预留的门洞安装电梯门,井道顶部设有电梯机房。在电梯井施工过程中,为了方便施工,同时提高安全性,常常需要搭建防护结构,传统的防护结构主要通过若干钢管和锁扣搭建成支撑架,在对某层的电梯井井口操作时,该支撑架遮挡在该层电梯井井口,完成该层的混凝土浇筑之后,拆除该支撑架,然后再在上一楼层搭建支撑架,如此下去,重复至顶层,支撑架在整个过程中,不断地拆、搭、拆、搭,大大影响了施工效率,同时也增大了施工人员的工作量。
另外,由于不同规格的电梯井存在大小不同的差异,即使防护结构足够牢固,也无法移植到不同的电梯井工作,从而使得目前的防护结构具有一定的局限性。
技术实现要素:
本实用新型的目的在于提供一种适于不同规格电梯井的防护机构,解决目前的电梯井防护结构影响施工效率,增大施工人员的工作量的问题,另外还能解决防护结构无法适应不同大小电梯井的问题。
本实用新型为实现上述目的,采用以下技术方案实现:
一种适于不同规格电梯井的防护机构,包括支撑底座以及位于支撑底座上方的支撑架,支撑架的一侧与支撑底座的一端实现铰接;
所述支撑底座包括两块可调支撑板,可调支撑板包括第一子板和第二子板,第一子板上设有开口朝向第二子板的插孔以及横向贯穿插孔的条形孔,第二子板上设有插入到插孔中的插板,插板上设有横向贯穿插板的通孔;
还包括两根第一螺杆,其中一根第一螺杆的两端分别横向穿过第一子板,且第一子板两侧的第一螺杆上分别套接有一个第一螺母,另一根第一螺杆的两端分别横向穿过第二子板,且第一子板两侧的第一螺杆上同样分别套接有一个第一螺母;
还包括两根第二螺杆,两根第二螺杆分别穿过一个第一子板上的条形孔,且第一子板两侧的第二螺杆上分别套接有一个第二螺母。
在本方案中,本实用新型可以解决两方面的问题:一是解决防护机构在楼层之间的转运问题,由于支撑架与支撑底座采用铰接的方式固定,因此,当向上吊升支撑架时,支撑底座的一端相应被吊起,而另外未被铰接的一端则为自由端,随着支撑架不断的升高,支撑底座逐渐由水平状态变为竖直状态,从而使得支撑底座的两端均能位于电梯井井口内,进而便于将整个防护结构由下层楼层转运至上层楼层,而无需对防护机构进行拆卸;二是解决支撑底座的适应性问题,通过调节第一螺杆和第一螺母以及第二螺杆和第二螺母,能够得到不同长度、宽度的支撑底座,从而能够适应不同大小的电梯井,增强了本实用新型对电梯井的适应能力。
进一步,作为优选技术方案,所述支撑架由若干钢管固定而成,支撑架的最下方为两根平行设置的底杆,可调支撑板的其中一端铰接在其中一根底杆上。通过钢管搭建的支撑架既能够保证支撑架的强度,也便于搭建,同时将支撑架的底部设置底杆,便于安装铰接结构。
进一步,作为优选技术方案,两个所述第一子板上分别固定有一个套环,套环穿接在底杆上。套环与底杆形成铰接结构,从而更好地实现支撑架与可调支撑板之间的铰接。
进一步,作为优选技术方案,所述第一子板的上端面设有滑槽,所述滑槽内安放有滑动底座,套环安装在滑动底座上。通过调节滑动底座,能够确保在遇到不同大小的电梯井时,支撑架都能够尽可能地位于电梯井井口的中心位置,确保支撑的稳定性和可靠性。
进一步,作为优选技术方案,所述套环为轴承,轴承的内径与底杆的外径相等。轴承能够增强底杆转动的灵活性,便于提高支撑底座的转动灵活度,同时也有利于延长整个装置的使用寿命。
进一步,作为优选技术方案,所述支撑架上固定有水平设置的兜网。兜网能够截住支撑架上方可能掉落的杂物等,对支撑架下方的施工人员起到很好地保护作用,增强安全性。
本实用新型与现有技术相比,具有以下优点及有益效果:
(1)本实用新型通过设置可调支撑板,并具体通过第一螺杆、第一螺母、第二螺杆、第二螺母来实现了可调支撑板的长度调节以及两个可调支撑板之间的间距调节,从而能够适应不同大小的电梯井;另外,由于支撑架与可调支撑板之间采用铰接的方式固定,从而在吊升支撑架时,可调支撑板能够自然下垂并最终基本呈竖直状态,从而使防护机构能够轻松地从下层楼面到达上层楼面,而无需拆装,有利于连续、快速地实现楼层的混凝土浇筑,大大缩短施工周期,同时也减小施工人员的工作量。
(2)本实用新型通过将套环设置成轴承结构,增强了底杆转动的灵活性,进而提高了支撑底座的转动灵活度,同时也有利于延长整个装置的使用寿命。
(3)本实用新型通过在第一子板的上端面设有滑槽,滑槽内安放滑动底座,套环安装在滑动底座上,通过调节滑动底座,能够确保在遇到不同大小的电梯井时,支撑架都能够尽可能地位于电梯井井口的中心位置,确保支撑的稳定性和可靠性。
(4)本实用新型通过设置水平的兜网,兜网能够截住支撑架上方可能掉落的杂物等,对支撑架下方的施工人员起到很好地保护作用,增强安全性。
附图说明
图1为本实用新型的整体结构示意图;

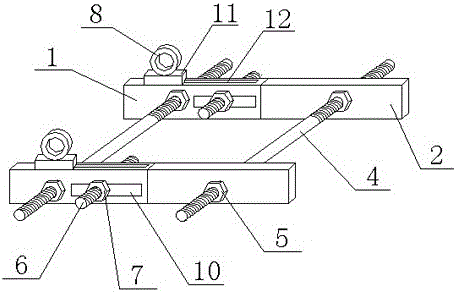

图2为本实用新型的可调支撑板的结构示意图;
图3为第一子板的结构示意图;
图4为第二子板的结构示意图。
图中附图标记对应的名称为:1、第一子板,2、第二子板,3、支撑架,4、第一螺杆,5、第一螺母,6、第二螺杆,7、第二螺母,8、套环,9、底杆,10、条形孔,11、滑动底座,12、滑槽,13、兜网,14、插孔,15、插板,16、通孔。
具体实施方式
下面结合实施例对本实用新型作进一步地详细说明,但本实用新型的实施方式不限于此。
实施例:
如图1~图4所示,本实施例所述的一种适于不同规格电梯井的防护机构,包括支撑底座以及位于支撑底座上方的支撑架3,支撑架3的一侧与支撑底座的一端实现铰接;
本实施例的支撑底座包括两块可调支撑板,可调支撑板包括第一子板1和第二子板2,第一子板1上设有开口朝向第二子板2的插孔14以及横向贯穿插孔14的条形孔10,第二子板2上设有插入到插孔14中的插板15,插板15上设有横向贯穿插板15的通孔16;
本实施例还包括两根第一螺杆4,其中一根第一螺杆4的两端分别横向穿过第一子板1,且第一子板1两侧的第一螺杆4上分别套接有一个第一螺母5,另一根第一螺杆4的两端分别横向穿过第二子板2,且第一子板2两侧的第一螺杆4上同样分别套接有一个第一螺母5;
本实施例还包括两根第二螺杆6,两根第二螺杆6分别穿过一个第一子板1上的条形孔10,且第一子板1两侧的第二螺杆6上分别套接有一个第二螺母7。
优选的,本实施例的支撑架3由若干钢管固定而成,支撑架3的最下方为两根平行设置的底杆9,可调支撑板的其中一端铰接在其中一根底杆9上。
为了更好地实现支撑架3与可调支撑板之间的铰接,本实施例在两个第一子板1上分别固定一个套环8,套环8穿接在底杆9上。
为了能够确保在遇到不同大小的电梯井时,支撑架都能够尽可能地位于电梯井井口的中心位置,确保支撑的稳定性和可靠性,本实施例在第一子板1的上端面设置滑槽12,滑槽12内安放滑动底座11,滑动底座11可沿着滑槽12自由滑动,套环8安装在滑动底座11上。
优选的,本实施例的套环8为轴承,轴承的内径与底杆9的外径相等,轴承能够增强底杆9转动的灵活性,便于提高支撑底座的转动灵活度,同时也有利于延长整个防护机构的使用寿命。
为了对支撑架3下方的施工人员起到很好地保护作用,增强安全性,本实施例在支撑架3上设置水平的兜网13。
以上所述,仅是本实用新型的较佳实施例,并非对本实用新型做任何形式上的限制,凡是依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化,均落入本实用新型的保护范围之内。
