建筑工程用保护装置的制作方法

本实用新型属于建筑工程技术领域，尤其涉及一种建筑工程用保护装置。

背景技术：

在建筑施工工地中，需要在建筑物的外部设置保护网，保护网为支架和网布的组合形式，通过防护网避免建筑过程中所产生的碎石、残渣等飞出外部而砸伤附近人员。

现有技术中的保护网为整张结构，铺装时十分麻烦，同时在使用过程中，由于保护网老化或施工过程中的损坏，需要中期进行缝补，缝补后的保护网的整体结构强度较低，同时后续可重复利用的可能性较低，增加了建筑成本。上述问题，亟待解决。

技术实现要素：

本实用新型针对现有技术中的不足，提供了一种建筑工程用保护装置。

为了解决上述技术问题，本实用新型通过下述技术方案得以解决：建筑工程用保护装置，包括两根平行设置的甲立杆和乙立杆，所述甲立杆和所述乙立杆的下端均设置有底座，在所述底座上设置有升降机构，所述升降机构设置在所述立杆上，所述甲立杆上套接有保护网；所述乙立杆上竖直设置有滑轨，所述滑轨上设置有旋转电机，所述旋转电机前端设置有用于挂住所述保护网的挂扣。这样设置，在建筑施工过程中，可以将该装置移动到墙体下，通过挂钩连接到保护网，启动旋转电机后，拉绳收缩将保护网展开，即可将外墙覆盖住，避免建筑过程中所产生的碎石、残渣等飞出，整体结构强度高，方便移动，可重复利用。

为了取得更好的技术效果，进一步的技术改进还包括，所述升降机构为伸缩气缸，所述伸缩气缸上设置有限位板。这样设置，限位板可以限制住保护网的位置，且对保护网进行支撑。

为了取得更好的技术效果，进一步的技术改进还包括，所述底座上设置有万向轮。这样设置，方便该防护装置移动，省时省力。

本实用新型的有益效果是：在建筑施工过程中，可以将该装置移动到墙体下，通过挂钩连接到保护网，启动旋转电机后，拉绳收缩将保护网展开，即可将外墙覆盖住，避免建筑过程中所产生的碎石、残渣等飞出，整体结构强度高，方便移动，可重复利用。

附图说明

图1是本实用新型建筑工程用保护装置的结构示意图。

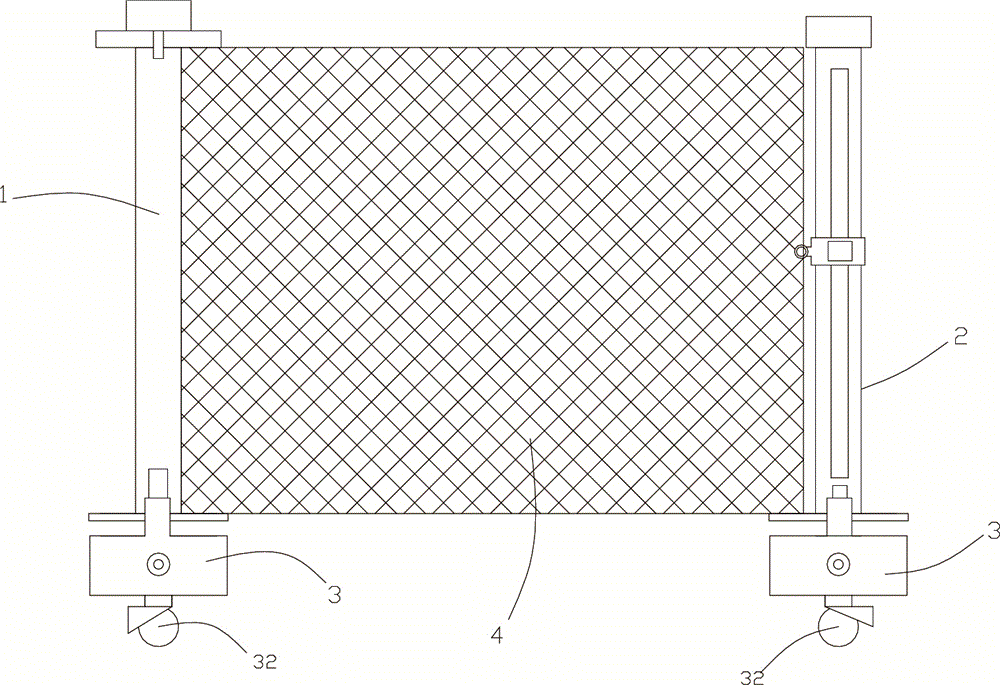

图2是本实用新型加上防护网的结构示意图。

具体实施方式

下面结合附图与具体实施方式对本实用新型作进一步详细描述。

参见图1和图2所示，本实用新型建筑工程用保护装置的一种具体实施例。建筑工程用保护装置，包括两根平行设置的甲立杆1和乙立杆2，所述甲立杆1和所述乙立杆2的下端均设置有底座3，在所述底座3上设置有升降机构30，所述升降机构30设置在所述立杆上，所述甲立杆1上卷设有保护网4；所述乙立杆2上竖直设置有滑轨20，所述滑轨20上设置有旋转电机5，所述旋转电机5前端设置有用于挂住所述保护网5的挂扣50。这样，在建筑施工过程中，可以将该装置移动到墙体下，通过挂钩连接到保护网，启动旋转电机后，拉绳收缩将保护网展开，即可将外墙覆盖住，避免建筑过程中所产生的碎石、残渣等飞出，整体结构强度高，方便移动，可重复利用。

上述技术方案中，所述升降机构30为伸缩气缸，所述伸缩气缸上设置有限位板31。这样，限位板可以限制住保护网的位置，且对保护网进行支撑。

上述技术方案中，所述底座3上设置有万向轮32。这样设置，方便该防护装置移动，省时省力。

以上列举的仅为本实用新型的具体实施例，显然，本实用新型不限于以上的实施例。本领域的普通技术人员能从本实用新型公开的内容直接导出或联想到的所有变形，均应属于本实用新型的保护范围。
