防火保温彩钢瓦的制作方法

本实用新型涉及一种防火保温彩钢瓦。

背景技术：

有机保温材料（挤塑聚苯乙烯、聚氨酯泡沫板）具有闭孔的发泡结构，因此导热系数小，具有优异的保温性能，是各种保温结构的首选。但是有机保温材料是易燃品，在生产和使用过程中易造成火灾，目前的解决方案是加入阻燃剂使有机保温材料达到阻燃B2级和难燃B 1级。可目前加入的阻燃剂普遍为有机阻燃剂，有机阻燃剂在使用的过程中会挥发而使材料失去阻燃性。使有机保温材料在使用过程中带来火灾安全隐患。

保温材料的最终目的是保温而节约能源；如何科学合理使用保温材料，使保温材料具有好的保温性、又具有安全可靠性是人们所向往的目标。

目前备受争议的主要是用于建筑保温上的保温材料的防火安全问题，消防部门认为B2、B1级的有机保温材料存在安全隐患，经不起大火的考验。约束了保温材料应该起到的使用功能。

可膨胀石墨在遇到150度以上温度就开始膨胀，与磷系阻燃剂等复合以后广泛应用于防火领域，如钢结构的膨胀型涂层、阻火圈、防火门的防火密封条等。其原理是可膨胀石墨复合后的材料在受热后可讯速膨胀至自身体积的几倍到几十倍，此膨胀后的石墨可有效阻隔火焰和热量的传播，同时可膨胀石墨在膨胀过程中能吸收大量的热。

技术实现要素：

本实用新型的目的在于克服上述不足，提供一种同时具备良好的防火性能以及保温性能的防火保温彩钢瓦。

本实用新型的目的是这样实现的：

一种防火保温彩钢瓦，其特征在于它包括内部的防火保温板以及防火保温板两侧的彩钢板，所述防火保温板包括保温板，所述保温板上开设有纵横交错的网格型槽，网格型槽内设置有防火条，防火条也形成纵横交错的网格型。

纵横交错的网格型槽包括沿保温板长度方向的至少两道横槽以及沿保温板宽度方向的多道纵槽。

外侧的两道横槽靠近保温板的前后侧边，优选为两道横槽分别距离保温板的前后边缘20mm，所述保温板的多道纵槽之间的间距相等，最靠近外侧的两道纵槽分别距离保温板的左右边缘20mm。

网格型槽的深度为5mm，网格型槽的宽度为20mm。

保温板的厚度为50mm。

防火保温板上设置防火条的一侧面与装饰板粘合。

与现有技术相比，本实用新型的有益效果是：

本实用新型防火保温彩钢瓦中的防火保温板中设置于保温板内的防火条占用的体积很小，因此防火条对保温板的保温功能影响小，当保温板在遇到火灾受热时，保温板受热收缩还未到燃点时防火条已受热膨胀，膨胀的防火条可阻挡火焰和热量的传播。纵横交错的网格型的膨胀的防火条形成了一个个方格将保温板分隔开来，两块彩钢板与网格型的防火条之间形成一个个相对密封的空间，阻挡了热的传播和保温板燃烧所需要的空气，使火焰不能在保温板中大面积扩散。因此本实用新型防火保温彩钢瓦同时具备良好的防火性能以及保温性能。

附图说明

图1为本实用新型的结构示意图。

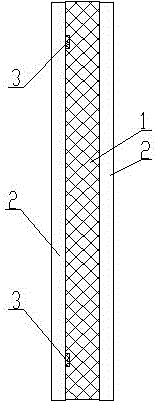

图2为图1的A-A剖视图。

其中：

保温板1、彩钢板2、防火条3。

具体实施方式

参见图1和图2，本实用新型涉及的一种防火保温彩钢瓦，它包括内部的防火保温板以及防火保温板两侧的彩钢板2，所述防火保温板包括保温板1，所述保温板1的一侧面上开设有沿其长度方向的至少两道横槽以及沿其宽度方向的多道纵槽，至少两道横槽和多道纵槽之间形成纵横交错的网格型槽，外侧的两道横槽靠近保温板1的前后侧边，优选为两道横槽分别距离保温板1的前后边缘20mm，所述保温板1的多道纵槽之间的间距相等，最靠近外侧的两道纵槽分别距离保温板1的左右边缘20mm，网格型槽的深度为5mm，网格型槽的宽度为20mm。网格型槽内设置有防火条3，因此防火条3也形成纵横交错的网格型。

所述保温板1为防火等级为B级的石墨阻燃XPS保温板，所述保温板1的厚度为50mm，防火条3的浆料组分为可膨胀石墨40份、聚磷酰铵（APP）20份、EVA乳胶30份以及水10份，其中可膨胀石墨的膨胀倍率为300倍，可膨胀石墨为主阻燃剂，APP为附助阻燃剂（作用是使膨胀后的石墨不飞散而成团），EVA乳胶是将阻燃剂粘合起来，使之成为柔软的防火条，水是调节浆料的粘度的。防火条3是将混好组分的浆料置于保温板的横槽和纵槽中待干后形成或者是将混好组分的浆料置于模具中待干后形成。此防火条3在遇到高温时能膨胀成自身体积的30倍以上。
