本实用新型涉及钢结构楼梯技术领域,具体来说涉及一种钢结构组合楼梯。
背景技术:
近年来,随着建筑行业的不断发展,钢结构因其自身优势被广泛运用在大型公共建筑及民用建筑中,而钢结构楼梯在室外常常被用做消防疏散楼梯使用。因此,室外的钢结构楼梯的安全性及耐久性就显得尤为重要,其整体的固定方式、组件的连接方式、强度以及钢结构的表面处理方式都决定着钢构楼梯的整体使用功能、安全性能、维修更换性能等,而钢结构室外楼梯也确实存在着安装施工复杂、安全性差、不易维修更换等常见的质量隐患,由此造成的社会影响及经济损失是巨大的。而且钢结构楼梯防腐性能差,由于大部分设备的楼梯都设置于室外,长期受到雨水以及酸、碱等有害腐蚀介质的侵蚀,至使钢结构楼梯的防腐成本大为增加,使用年限较短,甚至带来事故隐患。
技术实现要素:
本实用新型的目的在于提供一种钢结构组合楼梯,以克服现有的钢结构楼梯存在的安全性差、实用性低、结构强度低的缺陷。
为此,本实用新型提供了一种钢结构组合楼梯,包括两组对称设置的立柱,在所述立柱上均间隔设有多个休息平台,在不同组的所述立柱上设置的所述休息平台之间设有连续向上的多梯段型的楼梯结构;还包括雨棚和楼梯安装板,所述雨棚设在所述立柱上端,所述雨棚包括雨棚龙骨和固连在所述雨棚龙骨上的玻璃板;所述楼梯安装板设在所述立柱下端,所述楼梯安装板上设有多个预埋螺栓;所述钢结构组合楼梯的外表面具有防火层,所述防火层的外表面具有防锈层,所述防火层的厚度为60μm-90μm,所述防锈层的厚度为60μm-90μm。
如上所述的钢结构组合楼梯,所述玻璃板上通过结构胶固连有铝合金副框,所述铝合金副框固连在所述雨棚龙骨上。
如上所述的钢结构组合楼梯,所述雨棚龙骨采用钢方管焊接而成,所述雨棚龙骨外表面具有氟碳涂层,所述雨棚龙骨通过螺栓固连在所述立柱上端。
如上所述的钢结构组合楼梯,所述楼梯安装板通过螺栓固连在所述立柱下端,所述楼梯安装板为长方体形状的钢板。
如上所述的钢结构组合楼梯,所述防火层为膨胀超薄型防火层,所述防锈层为环氧富锌底漆层。
如上所述的钢结构组合楼梯,所述立柱之间通过焊接连接,所述立柱之间的焊接连接处固连有热镀锌板。
如上所述的钢结构组合楼梯,所述休息平台之间的间隔距离为2m-3m。
如上所述的钢结构组合楼梯,所述楼梯结构包括多个楼梯踏步和设在所述楼梯踏步上的护栏。
如上所述的钢结构组合楼梯,所述楼梯踏步的宽度为260mm-300mm,高度为140mm-180mm。
与现有技术相比,本实用新型的优点和积极效果是:本实用新型提供了一种钢结构组合楼梯,包括两组对称设置的立柱,在所述立柱上均间隔设有多个休息平台,在不同组的所述立柱上设置的所述休息平台之间设有连续向上的多梯段型的楼梯结构;还包括雨棚和楼梯安装板,所述雨棚设在所述立柱上端,雨棚可以起到防水、防雨、防上方坠物和防太阳辐射等作用,可以提高钢结构组合楼梯的实用性和功能性。所述楼梯安装板设在所述立柱下端,楼梯安装板与土建基础牢固稳定连接,从而可以增强钢结构组合楼梯的结构稳定性和结构强度。所述钢结构组合楼梯的外表面具有防火层,所述防火层的外表面具有防锈层。防火层和防锈层使得钢结构组合楼梯具有优良的防火、防锈防腐蚀功能,可以延长钢结构组合楼梯的使用寿命和使用的安全性。
结合附图阅读本实用新型的具体实施方式后,本实用新型的其他特点和优点将变得更加清楚。
附图说明
图1是本实用新型钢结构组合楼梯的一种实施例的结构示意图;

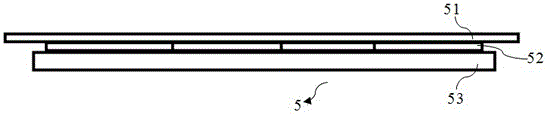

图2是本实用新型钢结构组合楼梯的雨棚的一种实施例的结构示意图;
图3是本实用新型钢结构组合楼梯的雨棚的雨棚龙骨的横截面示意图;
图4是本实用新型钢结构组合楼梯的楼梯安装板的一种实施例的结构示意图;
图5是本实用新型钢结构组合楼梯的楼梯结构的部分结构示意图;
图1-图5中,附图标记及其对应的部件名称如下:
1.立柱;2.休息平台;3.楼梯结构;31.楼梯踏步;32.护栏;4.楼梯安装板;41.预埋螺栓;5.雨棚;51.玻璃板;52.铝合金副框;53.雨棚龙骨;54.氟碳涂层。
具体实施方式
以下对本实用新型的具体实施方式进行详细说明,应当理解的是,此处所描述的具体实施方式仅用于说明和解释本实用新型,并不用于限制本实用新型。
如图1-图5所示,本实施例钢结构组合楼梯包括两组对称设置的立柱1,在立柱1上均间隔设有多个休息平台2,在不同组的立柱1上设置的休息平台2之间设有连续向上的多梯段型的楼梯结构3。
本实施例钢结构组合楼梯的外表面具有防火层(未在图中示出),防火层的外表面具有防锈层(未在图中示出),防火层的厚度为60μm-90μm,作为优选的实施方式,防火层的厚度可以为60μm、70μm、80μm或90μm,防火层为膨胀超薄型防火层,由膨胀超薄型防火涂料形成;防锈层的厚度为60μm-90μm,作为优选的实施方式,防锈层的厚度可以为60μm、70μm、80μm或90μm,防锈层为环氧富锌底漆层,由环氧富锌底漆形成。防火层和防锈层使得钢结构组合楼梯具有优良的防火、防锈防腐蚀功能,可以延长钢结构组合楼梯的使用寿命,提高钢结构组合楼梯使用的安全性。
本实施例钢结构组合楼梯还包括雨棚5,雨棚5设在立柱1上端;雨棚5包括雨棚龙骨53和固连在雨棚龙骨53上的玻璃板51;玻璃板51上通过结构胶固连有铝合金副框52,铝合金副框52固连在雨棚龙骨53上;雨棚龙骨53采用钢方管焊接而成,雨棚龙骨53通过螺栓固连在立柱1上端。雨棚龙骨53的外表面具有氟碳涂层54,氟碳涂层54的厚度为40um -100um,作为优选的实施方式,氟碳涂层54的厚度可以为40um,50um,60um,70um,80um,90um或100um;氟碳涂层54具有优良的防腐蚀性能,同时具有优良的免维护和自清洁功能,可以延长雨棚龙骨53的使用寿命。通过在组合楼梯的立柱1上端安装雨棚5,可以起到防水、防雨、防上方坠物和防太阳辐射等作用,可以提高钢结构组合楼梯的实用性和功能性。
本实施例钢结构组合楼梯还包括楼梯安装板4,楼梯安装板4通过螺栓固连在立柱1下端,楼梯安装板4为长方体形状的钢板,楼梯安装板4上设有多个预埋螺栓41。在土建基础上安装钢结构组合楼梯时,先将多个预埋螺栓41放置于土建基础内部,向土建基础内部浇筑细石混凝土,使得多个预埋螺栓41固定于土建基础内部,再将楼梯安装板4通过多个预埋螺栓41固定于土建基础上。楼梯安装板4与土建基础牢固稳定连接,从而可以增强钢结构组合楼梯的结构稳定性和结构强度。
立柱1之间通过焊接连接,立柱1之间的焊接连接处固连有热镀锌板,热镀锌板可以加强立柱1之间连接的稳固定和可靠性。
休息平台2之间的间隔距离为2m-3m,作为优选的实施方式,可以2m、2.5m或者3m。
楼梯结构3包括多个楼梯踏步31和设在楼梯踏步31上的护栏32,楼梯踏步31的宽度为260mm-300mm,作为优选的实施方式,可以为260mm、280mm或300mm;楼梯踏步31的高度为140mm-180mm,作为优选的实施方式,可以为140mm、160mm或180mm。
以上实施例仅用以说明本实用新型的技术方案,而非对其进行限制;尽管参照前述实施例对本实用新型进行了详细的说明,对于本领域的普通技术人员来说,依然可以对前述实施例所记载的技术方案进行修改,或者对其中部分技术特征进行等同替换;而这些修改或替换,并不使相应技术方案的本质脱离本实用新型所要求保护的技术方案的精神和范围。
