一种用于商场中便于拆装的房檐玻璃的制作方法

本实用新型涉及玻璃技术领域，具体为一种用于商场中便于拆装的房檐玻璃。

背景技术：

玻璃是由二氧化硅和其他化学物质熔融在一起形成的（主要生产原料为：纯碱、石灰石、石英）。在熔融时形成连续网络结构，冷却过程中粘度逐渐增大并硬化致使其结晶的硅酸盐类非金属材料。普通玻璃的化学组成是Na2SiO3、CaSiO3、SiO2或Na2O·CaO·6SiO2等，主要成分是硅酸盐复盐，是一种无规则结构的非晶态固体。广泛应用于建筑物，用来隔风透光，属于混合物。另有混入了某些金属的氧化物或者盐类而显现出颜色的有色玻璃，和通过物理或者化学的方法制得的钢化玻璃等。有时把一些透明的塑料（如聚甲基丙烯酸甲酯）也称作有机玻璃。商场外面用来遮雨的房檐玻璃随处可见，但是现有技术中，房檐玻璃的安装方式复杂，由于安装的固定件的数量过多，导致其安装拆卸的过程都较为复杂，并且不利于清洁工人的清扫工作的进行。

技术实现要素：

本实用新型的目的在于提供一种用于商场中便于拆装的房檐玻璃，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种用于商场中便于拆装的房檐玻璃，包括房檐玻璃，所述房檐玻璃的上表面设有加强筋，所述加强筋均相互交叉设置，且加强筋的交点处固定设有连接杆，所述连接杆的下段延伸至房檐玻璃的底部，连接杆的底端固定设有加固块，其中加固块的上表面固定粘接有橡胶垫，橡胶垫的上表面与房檐玻璃相互接触，所述连接杆的上段卡接有限位块，所述限位块的底部与加强筋相互接触；

所述房檐玻璃和加强筋连接的一侧设有安装区，所述安装区内穿通设置有固定杆，所述固定杆的上下两段固定设置有限位杆，上下两段的限位杆分别位于安装区的内腔中。

优选的，所述连接杆呈圆柱结构，且限位块呈环状，所述限位块套接在连接杆的外壁上。

优选的，所述连接杆的外壁上开有第一滑槽和第二滑槽，第一滑槽和第二滑槽相互垂直设置，限位块的内壁设有滑块，滑块滑过第一滑槽并卡接在第二滑槽内。

优选的，所述加强筋相互交叉成“米”字状，橡胶垫呈梯形结构，且橡胶垫的中心与加强筋的交叉点在同一竖直水平线上。

优选的，所述安装区上开有调节区，调节区的表面设有允许限位杆进入的限位杆通道，所述调节区的内腔中设有卡接限位杆的卡槽。

优选的，所述调节区为中空圆形结构，其中限位杆通道和卡槽相互垂直设置。

与现有技术相比，本实用新型的有益效果是：通过加入橡胶垫，使得加固块并不是直接与房檐玻璃接触，橡胶垫能使得在安装或拆卸的过程中，降低加固块表面的硬质材料对房檐玻璃的伤害，达到保护房檐玻璃完整的效果；通过限位块上的滑块滑动卡接于第二滑槽内，进行对房檐玻璃和加强筋的紧固，达到拆装方便的效果，并且不影响房檐玻璃和加强筋之间连接的稳固性；通过安装区的设置，使得限位杆从限位杆通道进入调节区的内腔中，旋转限位杆，使其对准卡槽，从而对房檐玻璃和加强筋的侧面进行连接，达到便于拆装，连接稳固的效果。

附图说明

图1为本实用新型结构示意图；

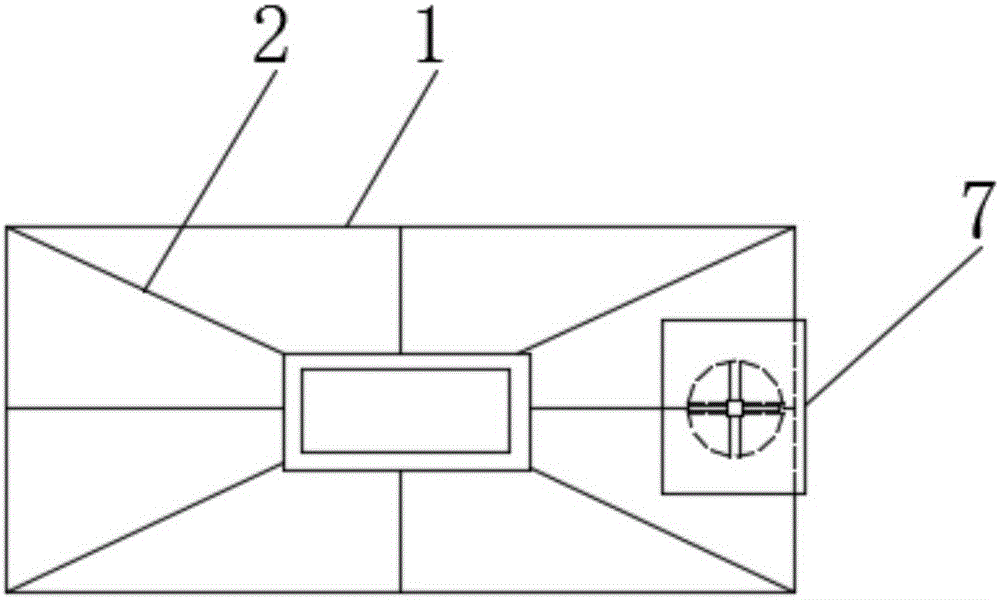

图2为本实用新型俯视图；

图3为安装区内部结构示意图。

图中：房檐玻璃1，加强筋2，加固块3，橡胶垫4，连接杆5，第一滑槽501，第二滑槽502，限位块6，滑块601，安装区7，调节区701，卡槽702，限位杆通道703，固定杆8，限位杆9。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描，显然，描的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下获得的有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种用于商场中便于拆装的房檐玻璃，包括房檐玻璃1，房檐玻璃1的上表面设有加强筋2，加强筋2均相互交叉设置，加强筋2相互交叉成“米”字状，橡胶垫4呈梯形结构，且橡胶垫4的中心与加强筋2的交叉点在同一竖直水平线上，通过加入橡胶垫4，使得加固块3并不是直接与房檐玻璃1接触，橡胶垫4能使得在安装或拆卸的过程中，降低加固块3表面的硬质材料对房檐玻璃1的伤害，达到保护房檐玻璃1完整的效果。

且加强筋2的交点处固定设有连接杆5，连接杆5的下段延伸至房檐玻璃1的底部，连接杆5的底端固定设有加固块3，其中加固块3的上表面固定粘接有橡胶垫4，橡胶垫4的上表面与房檐玻璃1相互接触，连接杆5的上段卡接有限位块6，连接杆5呈圆柱结构，且限位块6呈环状，限位块6套接在连接杆5的外壁上，连接杆5的外壁上开有第一滑槽501和第二滑槽502，第一滑槽501和第二滑槽502相互垂直设置，限位块6的内壁设有滑块601，滑块601滑过第一滑槽501并卡接在第二滑槽502内，通过限位块6上的滑块601滑动卡接于第二滑槽502内，进行对房檐玻璃1和加强筋2的紧固，达到拆装方便的效果，并且不影响房檐玻璃1和加强筋2之间连接的稳固性。限位块6的底部与加强筋2相互接触。

房檐玻璃1和加强筋2连接的一侧设有安装区7，安装区7内穿通设置有固定杆8，固定杆8的上下两段固定设置有限位杆9，上下两段的限位杆9分别位于安装区7的内腔中，安装区7上开有调节区701，调节区701的表面设有允许限位杆9进入的限位杆通道703，调节区701的内腔中设有卡接限位杆9的卡槽702，调节区701为中空圆形结构，其中限位杆通道703和卡槽702相互垂直设置，通过安装区7的设置，使得限位杆9从限位杆通道703进入调节区701的内腔中，旋转限位杆9，使其对准卡槽702，从而对房檐玻璃1和加强筋2的侧面进行连接，达到便于拆装，连接稳固的效果。

尽管已经示出和描了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
