一种绿化休闲走廊的制作方法

本实用新型涉及一种小区配套设备，特别涉及一种绿化走廊。

背景技术：

随着市场的竞争和社会的发展，人们对生活的要求越来越高，需要享受到良好的生活环境。而人们为此对自己的小区环境要求也越来越高，在空闲时会到小区中散步，防松下身心，呼吸下外面清新的空气。为此，一些小区中会设置一些绿化廊道，供居民散步或欣赏风景所用。

绿化廊道泛指连接绿色开放空间的具备较强自然特征的线性通道，具体是指以植物、步道为主要造景因素，并具备一定宽度的带状绿色空间。绿化廊道不但美化环境，还可吸收二氧化碳、呼出氧气，净化环境，绿化廊道作为立体绿化中的一种常用手段，以爬山虎等藤本植物攀爬走廊上，不但美观大方，而且为人们提供了阴凉的休憩场所。

现有的可参考申请号为201220704587.0的中国专利，其公开了一种自洒水绿化走廊，包括两条平行设置的边墙基座和横跨在边墙基座间的拱梁组，拱梁组包括相互平行且交错分布的高拱梁和低拱梁，相邻的高拱梁和低拱梁间设有横梁。

通常，在两个竖梁之间和可以设置供人们休憩的座椅，而在休憩时，人们总喜欢喝茶、看书等，而有没有多余的地方放置一些杂物，较为不方便，在走廊内设置桌子，会影响人们散步，使得人们较为不便。

技术实现要素：

本实用新型的目的是提供一种放置物品方便且不影响散步的绿化休闲走廊。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种绿化休闲走廊，包括相对设置的竖梁以及两相对竖梁之间设置的横梁，横梁的两端分别与竖梁固接，同侧相邻的竖梁之间设置有座椅，椅座包括椅座板，椅座板的外侧铰接有放置台，椅座上铰接有挂钩，挂钩与椅座铰接的另一端与放置台扣接。

通过采用上述技术方案，在需要放置杂物时，翻起放置台，用挂钩扣住放置台，使放置台不会下坠，放置台可以放置杂物；同时放置台不是设置在走廊的内部，方便行走。

较佳的，放置台上固接有扣接件，扣接件包括与挂钩扣接的扣接环。

通过采用上述技术方案，使得扣接较为方便，同时也较为稳定。

较佳的，放置台包括与椅座板铰接的背板以及与背板固接的放置板。

通过采用上述技术方案，背板可以供休息的人们倚靠，使人们休息时较为舒适，同时在收起时，放置板收于椅座板下方。

较佳的，背板与放置板之间形成有一个钝角，背板呈弧形设置。

通过采用上述技术方案，使得人们倚靠更加舒适。

较佳的，椅座板的两端分别和竖梁固接，竖梁靠近椅座板一侧铰接有支撑块，在初始状态下，放置板表面支撑于支撑块上。

通过采用上述技术方案，在初始状态时，椅座板和支撑板之间形成有一个可放置杂物的放置腔，支撑块保证在初始状态下支撑板连接的稳定性。

较佳的，背板中部设置有把手槽。

通过采用上述技术方案，在翻起背板时，手扣出把手槽向上翻起即可，无需扣住背板的底端，较为方便省力。

较佳的，放置槽上固接有至少两根限位条，相邻两限位条之间形成放置槽。

通过采用上述技术方案，限位条可一定程度上限制放置台上的物品，使得放置台上的物品不容易发生掉落。

较佳的，限位条的截面呈圆弧形。

通过采用上述技术方案，人们在不小心撞上限位条时不容易受伤。

综上所述，本实用新型具有以下有益效果：在需要放置杂物时，翻起放置台，用挂钩扣住放置台，使放置台不会下坠，放置台可以放置杂物；同时放置台不是设置在走廊的内部，方便行走。

附图说明

图1是实施例1中绿化休闲走廊结构示意图；

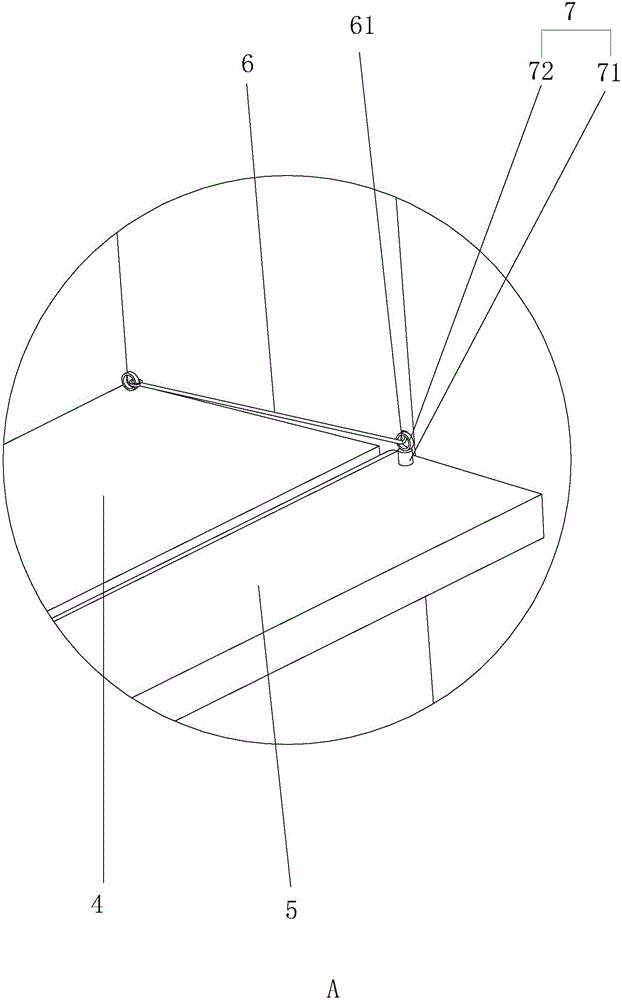

图2是图1中A部放大图；

图3是实施例2中放置台收起时结构示意图；

图4是实施例2中放置台收起时内部结构示意图；

图5是图4中B部放大图；

图6是实施例2中放置台展开时结构示意图；

图7是图6中C部放大图。

图中，1、竖梁；11、让位槽；12、支撑块；2、横梁；3、连接梁；4、椅座板；5、放置台；51、背板；52、放置板；53、把手槽；6、挂钩；61、钩状部；7、扣接件；71、连接柱；72、扣接环；8、放置腔；9、限位条。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。其中相同的零部件用相同的附图标记表示。需要说明的是，下面描述中使用的词语“前”、“后”、“左”、“右”、“上”和“下”指的是附图中的方向，词语“底面”和“顶面”、“内”和“外”分别指的是朝向或远离特定部件几何中心的方向。

实施例1：如图1所示，一种绿化休闲走廊，包括竖梁1和横梁2，竖梁1呈两排设置，横梁2位于相对的两个竖梁1之间且与其固定。而相邻的两个竖梁1之间可以通过连接梁3固定。

同时，在相邻两根竖梁1之间固接有椅座板4，椅座板4的外侧铰接有放置台5，放置台5呈板状，放置台5上接有扣接件7。参考图2，扣接件7包括相互固定的连接柱71和扣接环72，连接柱71可以和椅座板4螺纹连接。而椅座板4上铰接有挂钩6，挂钩6一端为钩状部61，钩状部61与扣接环72扣接。

实施例2：如图3所示，放置台5包括背板51和放置板52，背板51和椅座板4铰接，放置板52与背板51固接。背板51与放置板52之间形成有一个钝角，背板51呈弧形设置。同时，在背板51中部设置有把手槽53。放置槽上固接有至少两根限位条9，可以是两条，两条限位条9之间形成放置槽。限位条9的截面呈圆弧形。

结合图4和图5，椅座板4的两端分别固接在竖梁1上，竖梁1靠近椅座板4一侧设置让位槽11，让位槽11内沿竖直方向固接有转轴，转轴上转动连接有支撑块12，在初始状态下，放置板52表面支撑于支撑块12上，支撑块12可以限制放置台5的持续转动，此时放置板52和椅座板4之间形成有放置腔8。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
