一种建筑用可调节马凳的制作方法

本实用新型涉及建筑工程领域，更具体的说是一种建筑用可调节马凳。

背景技术：

在科技飞速发展的今天，建筑设计也发生着日新月异、翻天覆地的变化，超高层、大型会馆等建筑层出不穷，因此各种超大、超高、超厚等超常规的钢筋混凝土构件随之出现，为了保证大截面梁、线性变截面柱、超厚筏板的钢筋主筋受力位置，需要保证构件主筋准确定位，从而满足构件受力符合设计要求。为此，本实用新型提出了一种建筑用可调节马凳。

技术实现要素：

本实用新型主要解决的技术问题是提供一种建筑用可调节马凳，两侧的调节支撑板可分别进行高度的调节，适用于复杂的建筑结构，保证马凳支撑的可靠性，同时V型结构的两个互相垂直的支撑槽的设置，有效提升了马凳的整体支撑强度。

为解决上述技术问题，本实用新型涉及建筑工程领域，更具体的说是一种建筑用可调节马凳，包括支撑本体、钢筋配合槽Ⅰ、钢筋配合槽Ⅱ、可调支撑板和插接固定件，两侧的调节支撑板可分别进行高度的调节，适用于复杂的建筑结构，保证马凳支撑的可靠性，同时V型结构的两个互相垂直的支撑槽的设置，有效提升了马凳的整体支撑强度。

可调支撑板上设置有连接配合槽，连接配合槽有多个，均布设置在连接配合槽的上端。

钢筋配合槽Ⅰ设置在支撑本体的上端面。钢筋配合槽Ⅱ与钢筋配合槽Ⅰ垂直设置，并且钢筋配合槽Ⅱ位于钢筋配合槽Ⅰ的下方。可调支撑板有两个，两个可调支撑板均连接在支撑本体的下端，并且分别位于支撑本体的左右两端。插接固定件连接在支撑本体的下端，插接固定件与连接配合槽相配合。

作为本技术方案的进一步优化，本实用新型一种建筑用可调节马凳所述的支撑本体的下端设置有对应可调支撑板的配合调节槽。

作为本技术方案的进一步优化，本实用新型一种建筑用可调节马凳所述的支撑本体的左右两端面上设置有对应插接固定件的连接固定槽。

作为本技术方案的进一步优化，本实用新型一种建筑用可调节马凳所述的钢筋配合槽Ⅰ和钢筋配合槽Ⅱ的截面均呈V型。

本实用新型一种建筑用可调节马凳的有益效果为：

本实用新型一种建筑用可调节马凳，两侧的调节支撑板可分别进行高度的调节，适用于复杂的建筑结构，保证马凳支撑的可靠性，同时V型结构的两个互相垂直的支撑槽的设置，有效提升了马凳的整体支撑强度。

附图说明

下面结合附图和具体实施方法对本实用新型做进一步详细的说明。

图1为本实用新型的结构示意图。

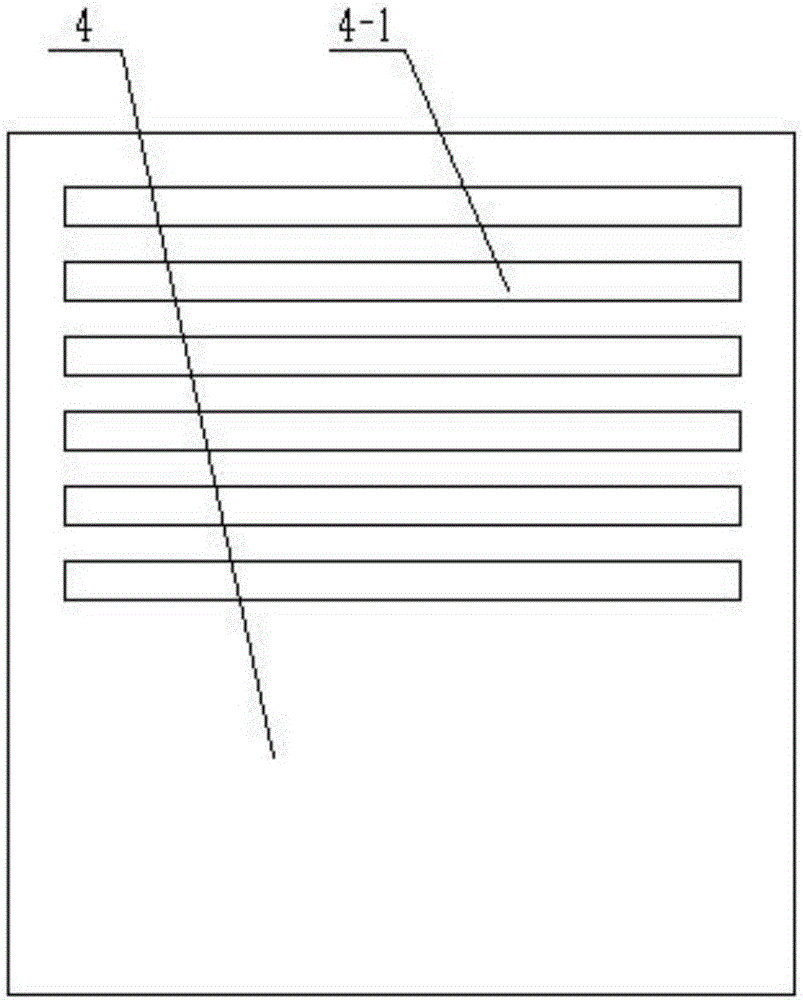

图2为本实用新型的可调支撑板4的结构示意图。

图中：支撑本体1；钢筋配合槽Ⅰ2；钢筋配合槽Ⅱ3；可调支撑板4；连接配合槽4-1；插接固定件5。

具体实施方式

具体实施方式一：

下面结合图1-2说明本实施方式，本实用新型涉及建筑工程领域，更具体的说是一种建筑用可调节马凳，包括支撑本体1、钢筋配合槽Ⅰ2、钢筋配合槽Ⅱ3、可调支撑板4和插接固定件5，两侧的调节支撑板可分别进行高度的调节，适用于复杂的建筑结构，保证马凳支撑的可靠性，同时V型结构的两个互相垂直的支撑槽的设置，有效提升了马凳的整体支撑强度。

可调支撑板4上设置有连接配合槽4-1，连接配合槽4-1有多个，均布设置在连接配合槽4-1的上端。

钢筋配合槽Ⅰ2设置在支撑本体1的上端面。钢筋配合槽Ⅱ3与钢筋配合槽Ⅰ2垂直设置，并且钢筋配合槽Ⅱ3位于钢筋配合槽Ⅰ2的下方。可调支撑板4有两个，两个可调支撑板4均连接在支撑本体1的下端，并且分别位于支撑本体1的左右两端。插接固定件5连接在支撑本体1的下端，插接固定件5与连接配合槽4-1相配合。

具体实施方式二：

下面结合图1-2说明本实施方式，本实施方式对实施方式一作进一步说明，所述的支撑本体1的下端设置有对应可调支撑板4的配合调节槽，便于可调支撑板4的高度的调节。

具体实施方式三：

下面结合图1-2说明本实施方式，本实施方式对实施方式一作进一步说明，所述的支撑本体1的左右两端面上设置有对应插接固定件5的连接固定槽，便于可调支撑板4高度的插接固定。

具体实施方式四：

下面结合图1-2说明本实施方式，本实施方式对实施方式一作进一步说明，所述的钢筋配合槽Ⅰ2和钢筋配合槽Ⅱ3的截面均呈V型，提高了马凳的受力承载能力。

当然，上述说明并非对本实用新型的限制，本实用新型也不仅限于上述举例，本技术领域的普通技术人员在本实用新型的实质范围内所做出的变化、改型、添加或替换，也属于本实用新型的保护范围。
