一种减震抗压钢管混凝土柱的制作方法

本实用新型涉及钢管领域，特别是涉及一种减震抗压钢管混凝土柱。

背景技术：

钢管混凝土柱是建筑中常用的钢构材料，具有结构强度高，稳固性好，承载力强，延性好，抗火和防火等性能。现有钢管混凝土柱大都采用圆钢管内浇注混凝土或夹层钢管之间灌注混凝土的形式，后者又称为夹层钢管混凝土柱，其比前一种钢管混凝土更为合理，而且自重轻、刚度大、耐火性能更好。但这两种钢管混凝土柱均存在抗震性能不佳的问题，而且目前大都采用圆钢管制得，焊缝较多，焊接质量难以保证，生产加工复杂。

技术实现要素：

本实用新型主要解决的技术问题是提供一种减震抗压钢管混凝土柱，能够解决现有钢管混凝土存在的上述不足之处。

为解决上述技术问题，本实用新型采用的一个技术方案是：提供一种减震抗压钢管混凝土柱，包括矩形冷弯型钢钢管，所述钢管内灌注有混凝土，其两个相对的长边所在壁面的外侧敷设有减震层；所述减震层包括粘弹性层和约束层，其中，所述约束层粘附在所述粘弹性层的外表面。

在本实用新型一个较佳实施例中，所述矩形冷弯型钢钢管的外侧面上沿长度方向还设有多个加强筋。

在本实用新型一个较佳实施例中，所述矩形冷弯型钢钢管内还带有加强板，所述加强板与所述矩形冷弯型钢钢管的短边平行，其两侧边焊接在所述矩形冷弯型钢钢管的长边内壁面上。

在本实用新型一个较佳实施例中，所述加强板的个数为1块以上。

在本实用新型一个较佳实施例中，所述粘弹性层为阻尼橡胶层；所述约束层为热固性树脂层。

在本实用新型一个较佳实施例中，所述粘弹性层与所述约束层的厚度比为2～4：1。

本实用新型的有益效果是：本实用新型一种减震抗压钢管混凝土柱，结构简单，设计合理，其通过矩形冷弯型钢钢管和减震层的设计，有效提高了混凝土柱的减震和抗压爆破性能，且所用矩形冷弯型钢钢管为直接成方钢管，制备工艺简单，减少焊缝，钢管整体结构性能优异。

附图说明

图1是本实用新型一种减震抗压钢管混凝土柱一较佳实施例的截面示意图；

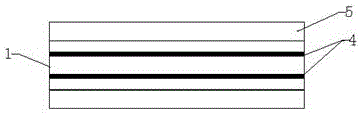

图2是所示一种减震抗压钢管混凝土柱的侧视示意图；

附图中各部件的标记如下：1.矩形冷弯型钢钢管，2.加强板，3.混凝土，4.加强筋，5.减震层，51.粘弹性层，52.约束层。

具体实施方式

下面结合附图对本实用新型的较佳实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

请参阅图1和图2，本实用新型实施例包括：

一种减震抗压钢管混凝土柱，包括矩形冷弯型钢钢管1，其内设有1块以上（通常为3块）加强板2，加强板2与矩形冷弯型钢钢管1的短边平行，其两侧边焊接在矩形冷弯型钢钢管1的长边内壁面上。通过加强板的设计，可以提高矩形冷弯型钢钢管在宽度方向的结构强度，提高承压能力，有效预防钢管混凝土柱在宽度方向上受压爆破。

矩形冷弯型钢钢管1内灌注有混凝土3。由于加强板2将矩形冷弯型钢钢管1内腔分割成多个小腔室，故混凝土3灌注在各小腔室内。

矩形冷弯型钢钢管1的外侧面上沿长度方向均匀布设有多个加强筋4，以对钢管混凝土柱起到整体加固的作用。

矩形冷弯型钢钢管1的两个相对的长边所在壁面的外侧均敷设有减震层5，所述减震层5包括厚度比为2～4：1的粘弹性层51和约束层52，其中，约束层52粘附在粘弹性层51的外表面上，粘弹性层51为阻尼橡胶层；所述约束层为热固性树脂层，均为行业常用材料。减震层的作用原理为，当钢管混凝土柱受到拉力、压力或剪切力时，减震层中的阻尼材料内部产生剪切应变，从而将机械能转变为热能，实现减震抗压的目的。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
