一种可多次拆装的装配式房屋的制作方法

本实用新型涉及一种装配式房屋，特别是一种可多次拆装的装配式房屋，属于房屋建筑领域。

背景技术：

随着装配式房屋建筑技术的发展，近年来越来越多的房屋建筑采用装配式结构进行搭建，不仅提高了传统房屋建筑的施工速度，各种标准预制件的统一设计制造，也为房屋建筑的标准化作业奠定了基础。

装配式房屋建筑，其搭建结构和施工层数均与各种预制件的设计以及连接节点息息相关，特别是对于低层、多层建筑系列，不仅要考虑预制板自身的强度，还要考虑各种预制板之间的连接方式。

现有的预制板根据建筑结构的需要可分为不同形状的连接，但其连接方式主要分为湿法施工和干法施工，彼此各有优势，无论采用哪种方式，其基本上都是通过预制板与连接节点的配合实现装配式房屋的建筑施工，而现有的预制板结构单一，且连接节点结构相对比较复杂，操作不便，为多层装配式房屋建筑带来了不利因素。

技术实现要素：

本实用新型的目的是提供一种可多次拆装的装配式房屋，通过各种标准预制件利用螺栓形成各种连接节点，基本达到干法施工，适合于多层装配式房屋建筑。

为了实现上述目的，本实用新型所采用的技术方案为：

一种可多次拆装的装配式房屋，包括墙面板、楼面板以及楼梯预制板彼此连接而成的多层结构，墙面板、楼面板、楼梯预制板的正反面边缘和侧端面上均设有若干螺母，且相对应的两个侧端面上对称设置的螺母之间通过圆钢焊接连接或通过圆钢螺纹连接，墙面板之间、墙面板与楼面板之间、墙面板与楼梯预制板之间以及楼面板与楼梯预制板之间的连接节点均采用螺栓连接，连接节点包括一字型、L型、T型和十字型。

所述墙面板包括基本单元墙面板、连接楼面板的墙面板、连接楼梯的墙面板、用于隔间的墙面板和具有悬挑板的墙面板；墙面板的侧端面、楼面板的侧端面以及悬挑板的侧端面上均设有防风、防水企口，企口处均设有柔性止水条；墙面板上设有管线的走线槽和/或内部设有走线管孔；墙面板上设有窗和/或门；墙面板上设有预埋件。

所述墙面板和楼面板的正反面边缘均设有凹部，凹部与各自侧端面上的螺母贯通，凹部与各自正反面边缘上的螺母间隔交替设置或并排设置。

所述连接楼面板的墙面板其正反面设有一组或两组多排螺母；所述具有悬挑板的墙面板上设有悬挑板，悬挑板的正反面和/或侧端面上设有若干螺母，墙面板的正反面上沿悬挑板的长度方向设有若干螺母；所述连接楼梯的墙面板其正反面设有若干组且彼此排布成阶梯状的螺母；所述用于隔间的墙面板其正反面设有多排纵向分布的螺母与多排横向分布的螺母，且纵向螺母与横向螺母相交形成十字型或T型或工字型；所述楼梯预制板的反面设有支撑部，支撑部的底部和侧端面上均设有若干螺母，楼梯预制板的正面边缘设有凸部。

所述连接节点的企口拼接后形成的闭合空腔内浇注混凝土进行加固和结构密封，在半闭合空腔内用包括泡沫条和耐候胶的材料进行勾缝。

所述一字型连接节点包括两块墙面板或两块楼面板，其侧端面相互拼接构成一字型结构，通过螺栓将连接件固定在两块墙面板或两块楼面板的正反面边缘。

所述L型连接节点包括两块墙面板或一块墙面板与一块楼面板，其中一块墙面板或楼面板的侧端面与另一块墙面板的正面边缘拼接构成L型结构，通过螺栓将一块墙面板或楼面板的侧端面上的螺母与另一块墙面板的正面边缘固定连接，拼接面的两侧分别通过螺栓用连接件将两块墙面板或一块墙面板与一块楼面板固定连接在一起。

所述T型连接节点包括T型正位连接节点、T型错位连接节点和T型半错位连接节点；所述T型正位连接节点包括两块墙面板或一块墙面板和一块楼面板，其中一块墙面板的侧端面或楼面板的侧端面与另一块墙面板的正面通过螺栓固定拼接成T型正位结构，且拼接面的两侧分别通过螺栓用连接件将两块墙面板或一块墙面板与一块楼面板固定连接在一起；所述T型错位连接节点包括三块墙面板，其中墙面板一的正面边缘与墙面板二的侧端面通过螺栓固定连接，墙面板一的反面与墙面板三的侧端面通过螺栓固定连接，且墙面板二和墙面板三不在同一个水平面内，三块墙面板构成T型错位结构，墙面板一的侧端面与墙面板二的反面、墙面板二的正面边缘与墙面板一的正面、以及墙面板一的反面与墙面板三的正反面边缘均通过连接件用螺栓固定连接；所述T型半错位连接节点包括三块墙面板，其中墙面板一的正面边缘与墙面板二的侧端面通过螺栓固定连接，墙面板一的反面与墙面板三的侧端面通过螺栓固定连接，且墙面板二和墙面板三部分重合于同一个水平面内，三块墙面板构成T型半错位结构，墙面板一的侧端面与墙面板二的反面、墙面板二的正面边缘与墙面板一的正面、以及墙面板一的反面与墙面板三的正反面边缘均通过连接件用螺栓固定连接。

所述十字型连接节点包括十字型正位连接节点、十字型错位连接节点和十字型半错位连接节点；所述十字型正位连接节点包括三块墙面板，墙面板一的正反面分别通过螺栓与墙面板二的侧端面上的螺母以及墙面板三的侧端面上的螺母固定连接，三块墙面板构成十字型正位结构，且墙面板一的正面与墙面板二的正反面边缘通过连接件用螺栓固定连接，墙面板一的反面与墙面板三的正反面边缘通过连接件用螺栓固定连接；所述十字型错位连接节点包括三块墙面板，墙面板一的正面通过螺栓与墙面板二的侧端面上的螺母固定连接，墙面板一的反面通过螺栓与墙面板三的侧端面上的螺母固定连接，且墙面板二与墙面板三不在同一个水平面内，三块墙面板构成十字型错位结构，墙面板一的正面与墙面板二的正反面边缘、以及墙面板一的反面与墙面板三的正反面边缘均通过连接件用螺栓固定连接；所述十字型半错位连接节点包括三块墙面板，墙面板一的正面通过螺栓与墙面板二的侧端面上的螺母固定连接，墙面板一的反面通过螺栓与墙面板三的侧端面上的螺母固定连接，且墙面板二与墙面板三部分重合于同一个水平面内，三块墙面板构成十字型半错位结构，墙面板一的正面与墙面板二的正反面边缘、以及墙面板一的反面与墙面板三的正反面边缘均通过连接件用螺栓固定连接。

所述连接件采用钢板，连接件与螺栓之间设有垫片，连接件采用多个设置或采用一体式连续布设。

本实用新型提供的装配式房屋，采用螺栓连接方式将各种墙面板、楼面板以及楼梯预制板进行连接，利用多种结构的连接节点构成房屋的不同结构，其承重和传力效果均满足多层装配式房屋建筑系列要求；同时，本实用新型所有装配件可多次拆装，方便循环使用，更加环保节能。

以下通过附图和具体实施方式对本实用新型做进一步阐述。

附图说明：

图1为本实用新型装配式房屋的平面结构示意图；

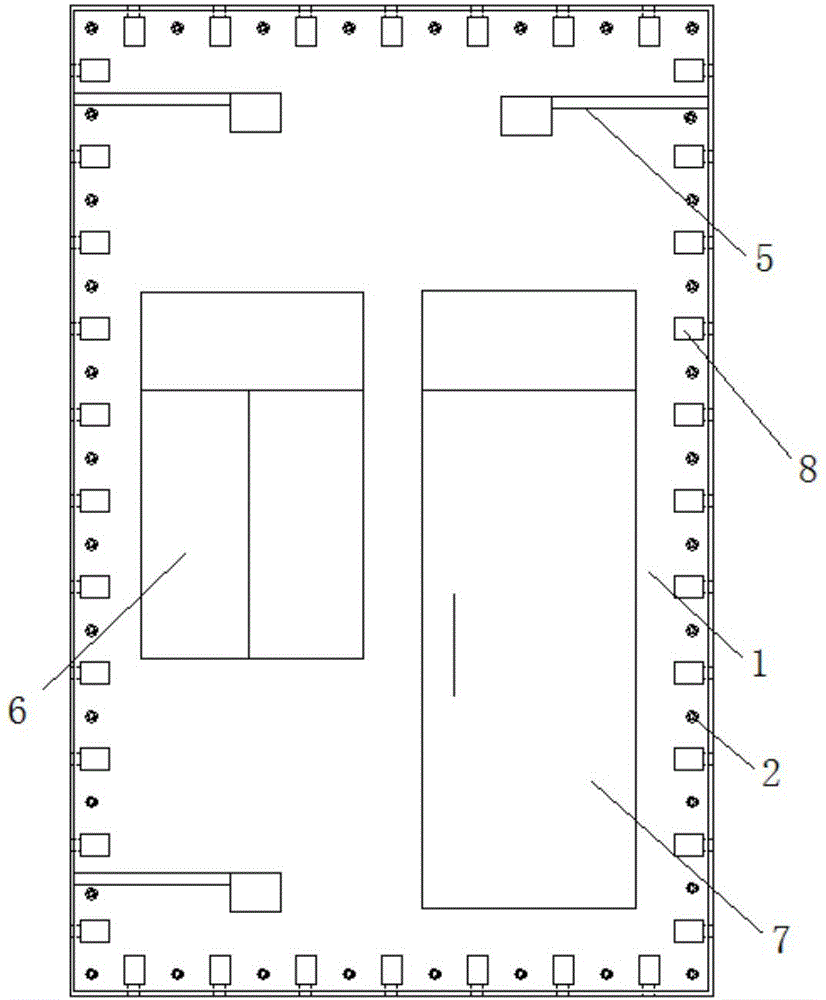

图2为基本单元墙面板凹部与边缘螺母间隔交替设置的示意图；

图3为图2的俯视结构示意图；

图4为基本单元墙面板凹部与边缘螺母并排设置的结构示意图；

图5为图4的俯视结构示意图；

图6为连接楼面板的墙面板凹部与边缘螺母交替设置的示意图；

图7为连接楼梯的墙面板凹部与边缘螺母交替设置的示意图；

图8为用于隔间的墙面板且纵向螺母与横向螺母相交成T型结构的示意图；

图9为用于隔间的墙面板且纵向螺母与横向螺母相交成十字型结构的示意图；

图10为用于隔间的墙面板且纵向螺母与横向螺母相交成工字型结构的示意图；

图11为具有悬挑板的墙面板凹部与边缘螺母交替设置的示意图；

图12为图11中悬挑板企口采用结构一的左视图；

图13为图11中悬挑板企口采用结构二的左视图；

图14为楼梯预制板的侧面结构示意图；

图15为楼梯预制板的俯视结构示意图；

图16为楼梯预制板装配成楼梯的结构示意图；

图17为图16中楼梯一侧与护栏连接的结构示意图；

图18为一字型连接节点结构一的示意图；

图19为一字型钢板采用多个设置的结构示意图；

图20为一字型钢板采用一体式连续布设的结构示意图；

图21为一字型连接节点结构二的示意图；

图22为一字型连接节点结构三的示意图；

图23为L型连接节点结构一的示意图；

图24为L型连接节点结构二的示意图；

图25为T型正位连接节点结构一的示意图；

图26为T型正位连接节点结构二的示意图；

图27为T型错位连接节点的结构示意图；

图28为T型半错位连接节点的结构示意图；

图29为十字型错位连接节点的结构示意图；

图30为十字型半错位连接节点的结构示意图；

图31为十字型正位连接节点的结构示意图；

图32为具有悬挑板的墙面板与楼面板采用结构一连接示意图；

图33为具有悬挑板的墙面板与楼面板采用结构二连接示意图；

图34为具有悬挑板的墙面板与楼面板采用结构三连接示意图；

图35为具有悬挑板的墙面板与楼面板采用结构四连接示意图；

图36为L型钢板采用多个设置的结构示意图；

图37为L型钢板采用一体式连续布设的示意图。

具体实施方式：

结合图1至图37所示，本实用新型提供的一种可多次拆装的装配式房屋，如图1所示主要是各种预制板如墙面板、楼面板以及楼梯预制板彼此通过螺栓连接而成的多层结构建筑，其中，根据房屋结构的设计需要，所涉及到的墙面板包括基本单元墙面板、连接楼面板的墙面板、连接楼梯的墙面板、用于隔间的墙面板和具有悬挑板的墙面板，楼面板的结构可参照基本单元墙面板，在对上述墙面板之间、墙面板与楼面板之间、楼梯预制板与墙面板之间以及楼面板与楼梯预制板之间的连接会涉及到各种连接节点，连接节点根据各种预制板结构的不同也会产生各种的连接方案，其中主要涉及到的连接节点为一字型、L型、T型和十字型。为了详细说明本实用新型提供的装配式房屋的具体结构，以下结合具体的预制板结构详述各种方式的连接节点，为上述装配式房屋的搭建提供多种选择方案。

如图2和图3所示，基本单元墙面板是墙面板1的最基本结构，主要用于墙面板与墙面板之间的连接，当所在楼层建筑面积较大时，需要使用多块基本单元墙面板进行拼接，上述提到的其他结构的墙面板也均是在基本单元墙面板的基础上进行的结构演变。为了方便上述各种墙面板之间的并排连接（增加建筑面积或层高）和相互垂直连接（改变建筑格局），其上述基本单元墙面板、连接楼面板的墙面板、连接楼梯的墙面板、用于隔间的墙面板和具有悬挑板的墙面板的侧端面上均设有多排螺母3，且相对应的两个侧端面上对称设置的螺母3之间通过圆钢焊接连接或通过圆钢螺纹连接，目的是为了增加螺母3的抗拉效果，以下涉及到的螺母凡是非贯通螺母，与螺母所在面相对应的面上均对称设置有螺母，且两个相对应的面上对称设置的螺母之间也是通过圆钢焊接连接或通过圆钢螺纹连接，其目的相同，以下不再重复说明。

上述基本单元墙面板、连接楼面板的墙面板、连接楼梯的墙面板、用于隔间的墙面板和具有悬挑板的墙面板的正反面边缘也设有若干螺母2，螺母2可以采用多排设置，螺母2可以是贯通螺母，也可以是非贯通螺母，两种设置方式对应的连接节点存在不同。

连接楼面板的墙面板如图6所示，其在基本单元墙面板的基础上在正反面增加了一组多排螺母9或两组多排螺母9，螺母9同样可以为贯通螺母或非贯通螺母，当设置一组多排螺母9时，螺母9可以位于墙面板1的上部或下部，螺母9用于与一块楼面板的侧端面上的螺母通过螺栓进行连接，当设置两组多排螺母9时，分别位于墙面板1的上部和下部，可以同时与两块楼面板进行连接，适合于多层之间的连接。

连接楼梯的墙面板如图7所示，其在基本单元墙面板的基础上在墙面板1的正反面增加了若干组排布成阶梯状的螺母10，螺母10为贯通螺母，螺母10与楼梯预制板拼接而成的楼梯的侧端面上的螺母形状排布相同，目的是与楼梯的侧端面上的螺母用螺栓进行固定连接。

用于隔间的墙面板如图8至图10所示，其在连接楼面板的墙面板的基础上在墙面板1的正反面增加了纵向分布的多排螺母11，且纵向螺母11与横向螺母9相交形成T型或十字型或工字型等结构，螺母11和螺母9同样可以均为贯通螺母，也可以均为非贯通螺母，上述仅列出了三种结构，其结构变换不局限于上述给出的三种，其横向螺母9主要用于与楼面板的侧端面进行连接，纵向螺母11主要用于与另一块墙面板的侧端面进行连接，由此可以形成多层多房间格局的搭建，具体需根据楼层和房间的设计需要选择具有不同相交形状的墙面板进行装配。

具有悬挑板的墙面板如图11至图13所示，其在基本单元墙面板的基础上增加了悬挑板12的结构设计，悬挑板12可在墙面板1的正面设计，也可以同时在正反面设计，具体根据房屋结构的设计需要进行选择。该悬挑板12主要用于与楼面板的侧端面进行连接，可以使连接点的受力更加合理。悬挑板12与楼面板的侧端面连接可以采用两种方式，一种是悬挑板12的侧端面直接与楼面板的侧端面进行连接，该连接方式使墙面板1与楼面板的连接点避开了弯矩和剪力最大处，受力更加合理；也可以采用将楼面板放置于悬挑板12上且楼面板的侧端面与墙面板1的正面连接。考虑到上述多种连接形式均可满足，可以在上述悬挑板12的正反面设置若干螺母14，在悬挑板12的侧端面上设置多排螺母13，同时，还在墙面板1的正反面上且沿悬挑板12的长度方向设有若干螺母9。上述螺母设置的具体连接形式在下面的各种连接节点中详细说明。

考虑到上述各种预制板之间的连接具有更好的密封性，还在上述各种墙面板的侧端面和楼面板的侧端面设置有防风、防水的企口4，企口4处还设有柔性止水条（图中未画出）。

考虑到预制房屋的管线安装的需要，还预先在上述各种墙面板或楼面板上开设管线的走线槽5，或同时在其内部提前布设走线管孔，方便水、电、气等各类管道和线路的走线。该设计仅在图2中示意，其他附图中予以省略。

根据具体房屋结构的设计需要，还可以在上述方案中的各种墙面板上预先开窗6或设有门7，或同时在一块墙面板上既开窗6又设有门7。该设计也仅在图2中示意，其他附图中予以省略。

为了方便墙面板与诸如幕墙等外部机构的连接，还可以在上述墙面板上设置诸如哈芬槽等多种形式的预埋件，附图中省略。

上述各种结构的墙面板之间的并排连接以及楼面板之间的并排连接均构成一字型连接节点，如图18所示的一字型连接节点，为便于描述，以下以两块墙面板1的并排连接为例加以说明。图18给出了本实施例中一字型连接节点采用结构一的示意图，该结构对应于图1中的A标注所示的连接节点，其中，墙面板1a的侧端面和墙面板1b的侧端面相互拼接，通过螺栓27将连接件26分别固定于两块墙面板正反面边缘的螺母2上，该连接件26优选为一字型钢板，其连接件26的设置可以采用如图19所示的多个设置的形式，也可以采用如图20所示的一体式连续布设，均可以进一步加强两个墙面板连接面的连接强度。以下凡是涉及到的连接件26均优选为一字型钢板，其设置方式均同上述说明，以下不重复描述，且螺栓27与连接件26之间设有垫片28。

图1中的B标注所示的连接节点为L型连接节点采用结构一的形式，其具体连接节点的放大示意图如图23所示，该连接节点同样适用于房屋拐角处的两块墙面板之间的垂直连接，也适用于墙面板与楼面板之间的连接，以下以两块墙面板之间的垂直连接为例加以说明。其中墙面板1a的正反面边缘上的螺母2a为贯通螺母，墙面板1a的正面边缘与墙面板1b的侧端面拼接构成L型结构，螺栓27穿过墙面板1a上的贯通螺母2a与墙面板1b侧端面上的螺母3b固定连接，螺栓将连接件26固定于墙面板1a的侧端面上的螺母3a和墙面板1b的反面边缘螺母2b上，墙面板1b的正面边缘与墙面板1a的正面通过螺栓用连接件29固定连接，连接件29优选为L型钢板，其连接件29的设置可以采用如图36所示的多个设置的形式，也可以采用如图37所示的一体式连续布设，均可以进一步加强两个墙面板连接面的连接强度。以下凡是涉及到的连接件29均优选为L型钢板，其设置方式均同上述说明，以下不重复描述，且螺栓27与连接件29之间设有垫片28。进一步为了增加墙面板之间的连接强度，在连接件29上还设有加劲板30。

图1中的C标注所示的连接节点为T型正位连接节点采用结构一的连接方式，其具体放大结构示意图如图25所示，该结构同样适用于两块墙面板的垂直连接以及墙面板与楼面板的连接，以下以两块墙面板垂直连接为例来说明。其中，墙面板1a的中部设有多排螺母11，螺母11为贯通螺母，墙面板1a的正面与墙面板1b的侧端面拼接构成T型正位连接结构，螺栓27穿过墙面板1a上的贯通螺母11与墙面板1b侧端面上的螺母3固定连接，墙面板1b的正反面边缘与墙面板1a的正面通过连接件29用螺栓固定连接，连接件29上设有加劲板30，连接件29与螺栓之间设有垫片28。

多房间不同格局的设计也会涉及到T型错位连接节点和T型半错位连接节点，其各自存在连接上的优势和特点，该两种连接节点并未体现在图1中。其中T型错位连接节点如图27所示，T型半错位连接节点如图28所示，两种结构均采用三块墙面板互相拼接，其中墙面板1a的正反面边缘上的螺母2a为贯通螺母，墙面板1b的侧端面与墙面板1a的正面边缘拼接，墙面板1c的侧端面与墙面板1a的反面拼接，墙面板1b的反面与墙面板1a的侧端面通过螺栓27用连接件26固定连接，墙面板1b的正面边缘与墙面板1a的正面、墙面板1c的正反面边缘与墙面板1a的反面均通过连接件29用螺栓固定连接，连接件29上均设有加劲板30，螺栓与连接件之间均设有垫片28。图27与图28不同之处在于，图27中的墙面板1b与墙面板1c不在同一个水平面内，三块墙面板构成T型错位结构；而图28中的墙面板1b与墙面板1c部分重合于同一个水平面内，三块墙面板构成T型半错位结构。

图1中的D标注所示的连接节点为十字型半错位连接节点，其对应的结构如图30所示，同样还有十字型错位连接节点如图29所示，该连接节点并未体现在图1中。这两种连接节点均采用三块墙面板互相拼接，其中，墙面板1a上的螺母11为贯通螺母，墙面板1b的侧端面与墙面板1a的正面拼接，且墙面板1b的正反面边缘与墙面板1a的正面通过连接件29用螺栓固定连接；墙面板1c的侧端面与墙面板1a的反面拼接，且墙面板1c的正反面边缘与墙面板1a的反面通过连接件29用螺栓固定连接；连接件29上设有加劲板30，且每一个连接件29与螺栓之间均设有垫片28。图29与图30不同之处在于，图29中的墙面板1b与墙面板1c不在同一个水平面内，三块墙面板构成十字型错位结构；而图30中的墙面板1b与墙面板1c部分重合于同一个水平面内，三块墙面板构成十字型半错位结构。

上述提到的错位连接节点和半错位连接节点均为了简化螺栓的连接方式，且在某些区域无法实现完全的对称结构的设计时，根据具体需要灵活采用错位式和半错位式连接节点更具有实际意义。

上述各种连接节点中所涉及到的企口4均为中间凹两侧凸结构，在企口4拼接后形成的闭合空腔内浇注混凝土进行加固和结构密封，在半闭合空腔内用包括泡沫条和耐候胶的材料进行勾缝。

其中，当楼面板与墙面板进行连接时，考虑到使连接节点处的受力更加合理，可以采用上述具有悬挑板结构的墙面板与楼面板进行连接，如图32所示，当楼面板1b的侧端面直接与悬挑板12的侧端面进行连接时，通过螺栓27将连接件26固定连接于悬挑板12正反面上的螺母14以及楼面板正反面边缘上的螺母2 上。此时，楼面板1b的侧端面以及悬挑板12的侧端面上设有防风、防水和抗剪企口16，在企口16间的缝隙用水泥砂浆浇筑，企口16间的外露缝隙用泡沫条和密封胶勾缝。楼面板1b与悬挑板12的连接还可以采用如图34所示的结构，将楼面板1b放置于悬挑板12上部，且楼面板1b的侧端面与墙面板1a的正面拼接，用螺栓将连接件29固定于楼面板1b反面的螺母2和悬挑板12侧端面上的螺母13上，同时用螺栓将连接件29固定于楼面板1b正面边缘的螺母2和墙面板1a正面的螺母9上，上述连接件29上均设有加劲板30。此时，悬挑板12侧端面上的企口16也可以采用墙面板侧端面上企口4的设计，为中间凹两侧凸结构。

除了上述所给出的各种结构的墙面板或楼面板以及对应形成的各种连接节点外，还可以进一步简化或者是提供多种上述连接节点的连接方案。下面以墙面板为例加以说明，在上述各种墙面板的基础上进一步在墙面板1的正反面边缘设置凹部8，使凹部8与墙面板1侧端面上的螺母3贯通，且凹部8与墙面板1正反面边缘的螺母2可以采用如图2所示的间隔交替设置的形式，也可以采用如图4和图5所示的并排设置的形式，其效果均相同。其他附图中并未给出并排设置的方案，均可参照图4所示。上述凹部8的设计，避免了各种预制板之间的连接需具备其中一块预制板上为贯通螺母，且长螺栓需从预制板的外侧穿入进行操作的不便，特别是对于高层建筑的外墙面的装配，采用长螺栓从外侧操作危险性很大，该情况下采用凹部8的设计方案，则可以预先在预制板的内侧利用凹部8与侧端面上螺母3的贯通，很容易将长螺栓从侧面穿入进行单面的固定。

图21为两块带凹部8的墙面板形成的一字型连接节点，在图18的基础上进一步通过长螺栓穿过侧端面贯通的螺母3将两块墙面板的侧端面进行固定，增加了其连接强度。图22为带凹部8设计的和不带凹部8的两块墙面板的组合连接，其连接效果相同。图24与图23同为L型连接节点，图24中的墙面板1b更换为带凹部8的墙面板，此时墙面板1a正反面边缘上的螺母2不必是贯通螺母，连接时可以将长螺栓从凹部8上贯通螺母3b中穿过与墙面板1a的侧端面连接，操作更加简单方便。图26与图25同为T型正位连接节点，其连接情况与L型连接节点类似，不再重复说明。图31为十字型正位连接节点，墙面板1a与两块同时带凹部8的墙面板进行连接，可实现十字型正位连接，用于墙面板之间的连接时可以保证两侧房屋结构的设计格局相同，用于楼面板与墙面板连接时，也十分简单方便。图33是图32中楼面板与悬挑板12的侧端面连接的另一种方案，其也是充分利用凹部8的设计来实现与悬挑板12侧端面的连接，原理同上。图35与图34同样是将楼面板放置在悬挑板12上部，图35的不同之处在于楼面板的上部不用通过连接件29实现与墙面板的固定连接，而是通过长螺栓穿过凹部8贯通的螺母3与墙面板上的螺母9固定连接。

凹部8的设计方案，为上述各种连接节点提供了更多的连接方式的选择，可以根据房屋具体装配位置的需要进行选择。

本实用新型中的楼梯预制板17结构如图14和图15所示，楼梯预制板17的正面其中一个长度方向边缘设有若干贯通螺母21，楼梯预制板17的另外一个长度方向的反面设有支撑部23，支撑部23的底部设有若干螺母20，楼梯预制板17的两个宽度方向侧端面上设有螺母19和螺母22，支撑部23的两个侧端面上设有螺母24，螺母19与螺母24纵向对齐；进一步设置，在楼梯预制板17的正面边缘设有凸部18，凸部18位于贯通螺母21的外侧，凸部18主要在装配成楼梯时起到限位和防水的作用。

具有上述结构的楼梯预制板17在装配成楼梯时如图16所示，位于上部的楼梯预制板的支撑部23的反面与位于下部的楼梯预制板17正面边缘的凸部18的正面接触，使凸部18起到限位和防水的作用。位于上部的楼梯预制板17其支撑部23上的螺母20与位于下部的楼梯预制板17正面边缘的贯通螺母21纵向对齐。

本实施例中提供的楼梯预制板17结构简单，也为运输提供了便利，组装成楼梯时，只需根据楼梯的长度设计选择数量合适的多个楼梯预制板17进行装配，且只需要通过螺栓即可完成楼梯的组装。装配好的楼梯可以根据具体房屋结构的设计需要，将楼梯中每块楼梯预制板17的两个侧端面上的螺母19、螺母22和螺母24通过螺栓与两块墙面板上的螺母进行固定连接，由此完成整个楼梯的安装（附图中省略与墙面板连接的示意图）；当然，也可以将楼梯中每块楼梯预制板17的相同一侧的侧端面上的螺母19、螺母22和螺母24通过螺栓与一块墙面板上的螺母进行固定连接，楼梯的另一侧的侧端面可以如图17所示，利用螺母19、螺母22和螺母24通过螺栓与护栏25固定连接。
