一种吊悬挑式脚手架的制作方法

本实用新型涉及建筑设备技术领域，具体是一种吊悬挑式脚手架。

背景技术：

普通悬挑式脚手架所用的支撑结构是在其底部添加工字钢等悬挑支撑结构，此结构存在缺陷，受到搭设高度的严重制约，对于建筑物局部维护施工具有很大的制约性，经济成本较高，且操作起来相当不便，施工进度较一般工序要高，因此设计一种好的悬挑式脚手架，使其操作简单、工效高，技术经济效果明显则显得尤为必要。

技术实现要素：

本实用新型的目的在于提供一种，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种吊悬挑式脚手架，包括内侧立杆、横杆、外侧立杆和固定杆，所述内侧立杆上安装有横杆，横杆分为内侧横杆和外侧横杆，内侧横杆包括第一内侧横杆和第二内侧横杆，第二内侧横杆安装在第一内侧横杆的上端，第一内侧横杆的一端安装有爬梯通道，第一内侧横杆的另一端安装有斜撑杆，横杆的上端还安装有纵向横杆；所述内侧立杆、横杆和纵向横杆之间通过扣件固定连接；所述外侧横杆包括第一外侧横杆和第二外侧横杆，第一外侧横杆和第二外侧横杆通过外侧立杆连接，第二外侧横杆安装在第一外侧横杆的上端，第一内侧横杆和第一外侧横杆之间通过脚手板连接，脚手板的下端安装有横向水平杆，所述脚手板的上端安装有外伸横杆，外伸横杆的一端与外侧立杆的顶端连接，外伸横杆的另一端与内侧立杆的顶端相连。

作为本实用新型进一步的方案：所述内侧横杆和外侧横杆处于同一水平面上。

作为本实用新型进一步的方案：所述外伸横杆的长度大于内侧横杆和外侧横杆之间的距离，且外伸横杆为可拆卸式结构。

作为本实用新型进一步的方案：所述外伸横杆在楼板上搁置长度为悬挑部分的2倍。

作为本实用新型进一步的方案：所述脚手板为对接平铺式结构，脚手板的上端设有安全平网。

与现有技术相比，本实用新型有益效果：

本吊悬挑式脚手架，主要依靠侧面内排立杆和顶部外伸横杆作为主要受力杆件和基础，依托于主体结构形成连接体系，克服了传统落地式脚手架搭设高度的限制，可以在任意高度上使用；采用传统的常见材料（钢管、扣件、安全平网），搭设方便、设置灵活，不受常规落地式脚手架搭设高度的限制，适合在地面标高差异较大的情况下使用，节约成本，更加安全。

附图说明

图1为本实用新型的结构示意图；

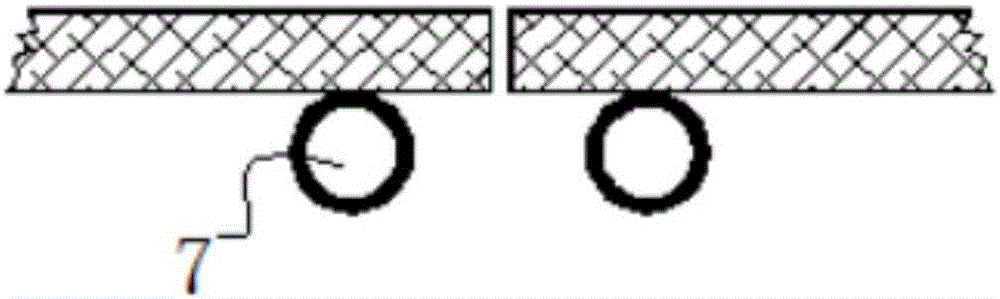

图2和图3为本实用新型的脚手架搭设图。

图中：1内侧立杆；2横杆；21内侧横杆；211第一内侧横杆；212第二内侧横杆；22外侧横杆；221第一外侧横杆；222第二外侧横杆；3爬梯通道；4脚手板；5外侧立杆；6斜撑杆；7横向水平杆；8纵向横杆；9外伸横杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型实施例中，一种吊悬挑式脚手架，包括内侧立杆1、横杆2、外侧立杆5和固定杆9，内侧立杆1上安装有横杆2，横杆2分为内侧横杆21和外侧横杆22，内侧横杆21包括第一内侧横杆211和第二内侧横杆212，第二内侧横杆212安装在第一内侧横杆211的上端，第一内侧横杆211的一端安装有爬梯通道3，方便人员上下脚手架；第一内侧横杆21的另一端安装有斜撑杆6，斜撑杆6一般有两个设置在转角处，且成45度角连接两侧，固定牢靠，保证整体操作时的稳定性；横杆2的上端还安装有纵向横杆8；内侧立杆1、横杆2和纵向横杆8之间通过扣件固定连接；外侧横杆22包括第一外侧横杆221和第二外侧横杆222，第一外侧横杆221和第二外侧横杆222通过外侧立杆5连接，第二外侧横杆222安装在第一外侧横杆221的上端，第一内侧横杆211和第一外侧横杆221之间通过脚手板4连接，内侧横杆21和外侧横杆22处于同一水平面上，可以使脚手板4搭设时处在水平状态，在施工作业时更加方便；脚手板4的下端安装有横向水平杆7，脚手板4为对接平铺式结构，即分为两块脚手板4，两块脚手板4的外伸长度之和不大于300mm，搭接铺设时，接头必须设在横向水平杆7上，搭接长度大于200mm，伸出横向水平杆的长度不小于100mm，严禁有超过支承横杆250mm以上的探头板出现；脚手板4的上端设有安全平网，使工作人员在工作时有安全保障；脚手板4的上端安装有外伸横杆9，外伸横杆9的一端与外侧立杆5的顶端连接，外伸横杆9的另一端与内侧立杆1的顶端相连，外伸横杆9的长度大于内侧横杆21和外侧横杆22之间的距离，伸出部分越多，则可以在悬吊时增加安全系数，使脚手架更加牢固；而外伸横杆9为可拆卸式结构，当处在楼层之间需要搭设时，可去掉外伸横杆9，使内侧立杆1和外侧立杆5直接插入楼板孔洞之中，方便在楼层之间作业；外伸横杆9在楼板上搁置长度为悬挑部分的2倍，使其符合建筑设计的要求。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
