高层建筑高空连廊施工支架的制作方法

本实用新型涉及高层建筑建造结构，具体地，涉及高层建筑高空连廊施工支架。

背景技术：

随着建筑设计水平的提高，高层建筑外型日趋多样化，随国际建筑物采用空间布置的流行趋势，越来越多的建筑采用空中花园、空中平台的设计。在建筑物上设计有架空的平台或连廊，使相对独立的主体结构有机地联系起来，中间或两边采用通透设计，以获得良好的空间效果，但空中连廊跨度施工，对安全管理提出较高要求。架空高度越大，施工的难度也就越困难，人工与脚手架的用量也越多。改进高空连廊的施工，做到施工方便快捷、安全可靠、技术先进、经济合理、保证质量、确保安全成为完善高空大跨度结构高支模的施工新课题，具有显著的现实意义。

技术实现要素：

本实用新型的目的是提供一种高层建筑高空连廊施工支架，该施工支架受力科学、安全可靠、施工便捷。

为了实现上述目的，本实用新型提供了一种高层建筑高空连廊施工支架，施工支架用于承载钢管脚手排架，高层建筑高空连廊施工支架由多榀组合钢桁架和工字钢组成；多榀组合钢桁架平行间隔设置且组合钢桁架的两端分别固接在相邻的两座高层建筑上，工字钢垂直架设并焊接在多榀组合钢桁架的顶端所形成的支撑面上；组合钢桁架的两端底端面与高层建筑之间连接有混凝土牛腿，混凝土牛腿顶端面设置有预埋铁件，组合钢桁架焊接在预埋 铁件上。

优选地，工字钢的延伸面与组合钢桁架的延伸面相互垂直。

优选地，组合钢桁架包括依次焊接的多个矩形钢架，矩形钢架的两个对角通过加强角钢条焊接连接。

优选地，加强角钢条的两端与矩形钢架焊接的位置设有支座侧板，支座侧板与加强角钢条的端部以及矩形钢架的端部焊接在一起。

优选地，工字钢的顶端面上焊接有钢筋头，钢管脚手排架的钢管能够套设在钢筋头上。

优选地，工字钢的两腿之间焊接有连接圆钢，连接圆钢与工字钢的高度方向平行。

优选地，混凝土牛腿的截面为直角梯形且直角梯形的上底长度大于下底长度，直角梯形的两条直角边分别与高层建筑和组合钢桁架相固接。

优选地，混凝土牛腿的顶端面通过预埋铁件与组合钢桁架焊接且混凝土牛腿内设有多条配筋。

优选地，相邻的组合钢桁架的底端通过密目安全网或钢笆片相连接。

根据上述技术方案，本实用新型设计的施工支架由多榀组合钢桁架和工字钢组成；多榀组合钢桁架平行间隔设置且组合钢桁架的两端分别固接在相邻的两座高层建筑上，这样搭建起连接两座建筑的结构，再将工字钢垂直架设并焊接在多榀组合钢桁架的顶端，通过工字钢的高强度机械性能以及对多榀组合钢桁架相互之间的牵扯作用使得整个施工支架的机械强度进一步提升，承载能力得到了加强。同时，在钢桁架的两端底端面与高层建筑之间连接有混凝土牛腿，如此施工支架直接支撑脚手架体系，荷载通过钢管排架传递至工字钢和桁架梁，再由桁架梁通过牛腿传递至已浇筑的钢筋砼柱，增强了施工支架的荷载能力。而当工程结束，验收合格后可以拆除钢桁架并收纳起来，待下一次需要时反复使用，节约了建设成本。

本实用新型的其他特征和优点将在随后的具体实施方式部分予以详细说明。

附图说明

附图是用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与下面的具体实施方式一起用于解释本实用新型，但并不构成对本实用新型的限制。在附图中：

图1是根据本实用新型提供的一种实施方式中的高层建筑高空连廊施工支架的结构示意图；

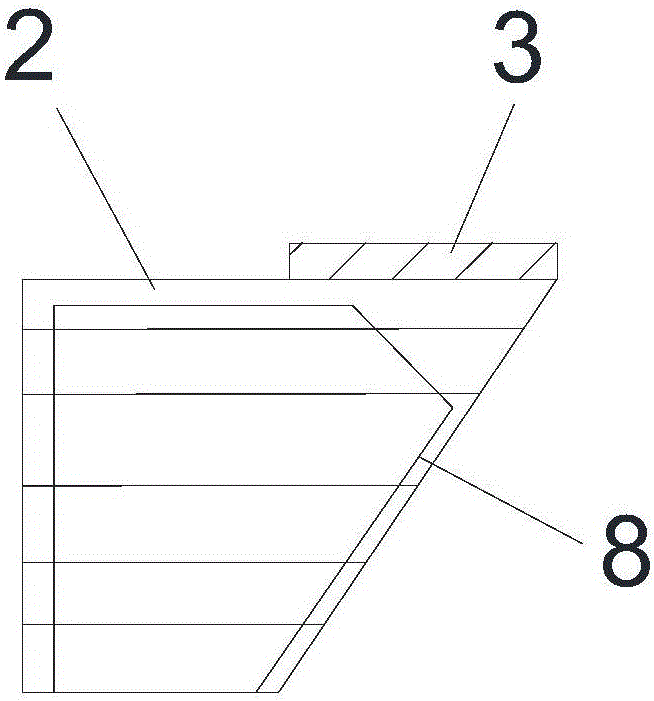

图2是根据本实用新型提供的一种实施方式中的混凝土牛腿的结构示意图。

附图标记说明

1-工字钢 2-混凝土牛腿

3-预埋铁件 4-矩形钢架

5-加强角钢条 6-支座侧板

7-钢筋头 8-配筋

具体实施方式

以下结合附图对本实用新型的具体实施方式进行详细说明。应当理解的是，此处所描述的具体实施方式仅用于说明和解释本实用新型，并不用于限制本实用新型。

在本实用新型中，在未作相反说明的情况下，“上、下、顶端、底端”等包含在术语中的方位词仅代表该术语在常规使用状态下的方位，或为本领域技术人员理解的俗称，而不应视为对该术语的限制。

参见图1，本实用新型提供一种高层建筑高空连廊施工支架，施工支架用于承载钢管脚手排架，高层建筑高空连廊施工支架由多榀组合钢桁架和工字钢1组成；多榀组合钢桁架平行间隔设置且组合钢桁架的两端分别固接在相邻的两座高层建筑上，工字钢1垂直架设并焊接在多榀组合钢桁架的顶端所形成的支撑面上；组合钢桁架的两端底端面与高层建筑之间连接有混凝土牛腿2，混凝土牛腿2顶端面设置有预埋铁件3，组合钢桁架焊接在预埋铁件3上。

通过上述技术方案，该施工支架由多榀组合钢桁架和工字钢1组成；多榀组合钢桁架平行间隔设置且组合钢桁架的两端分别固接在相邻的两座高层建筑上，这样搭建起连接两座建筑的结构，再将工字钢1垂直架设并焊接在多榀组合钢桁架的顶端，通过工字钢1的高强度机械性能以及对多榀组合钢桁架相互之间的牵扯作用使得整个施工支架的机械强度进一步提升，承载能力得到了加强。同时，在钢桁架的两端底端面与高层建筑之间连接有混凝土牛腿2，如此施工支架直接支撑脚手架体系，荷载通过钢管排架传递至工字钢1和桁架梁，再由桁架梁通过牛腿2传递至已浇筑的钢筋砼柱，增强了施工支架的荷载能力。而当工程结束，验收合格后可以拆除钢桁架并收纳起来，待下一次需要时反复使用，节约了建设成本。

在本实施方式中，为了进一步地提高工字钢1和组合钢桁架之间连接的稳固性，并且节约工字钢1的用量，优选地，工字钢1的延伸面与组合钢桁架的延伸面相互垂直。

为了便于安装组合钢桁架，简化其机械连接结构的同时保证焊接后的稳定性，提高建造过程中建筑材料和建筑工人的安全性，优选组合钢桁架包括依次焊接的多个矩形钢架4，矩形钢架4的两个对角通过加强角钢条5焊接连接。

此外，为了增加加强角钢条5和矩形钢架4焊接后的机械强度，防止受 压后二者连接发生弯曲或者扭转造成原有的支撑结构散架，避免发生人员坠亡的悲剧，优选地，加强角钢条5的两端与矩形钢架4焊接的位置设有支座侧板6，支座侧板6与加强角钢条5的端部以及矩形钢架4的端部焊接在一起。

在该高层建筑高空连廊施工支架形成的支撑平台上搭建脚手架的过程中，为了方便快捷地预固定脚手架钢管的位置以便后续焊接工人焊接固定，优选地，工字钢1的顶端面上焊接有钢筋头7，钢管脚手排架的钢管能够套设在钢筋头7上。

在工字钢1长时间受力的情况下，为了防止其受力不均匀发生偏心受力的情况而加速工字钢1的形变，延长工字钢1的使用寿命，优选工字钢1的两腿之间焊接有连接圆钢，连接圆钢与工字钢1的高度方向平行。

在本实施方式中，为增加混凝土牛腿2对组合钢桁架的支撑力，使得组合钢桁架与建筑外墙的连接稳固，如图2所示，优选地，混凝土牛腿2的截面为直角梯形且直角梯形的上底长度大于下底长度，直角梯形的两条直角边分别与高层建筑和组合钢桁架相固接。

此外，为了进一步地增加混凝土牛腿2的硬度，防止混凝土开裂变形而影响其对组合钢桁架的支撑效果，优选混凝土牛腿2的顶端面通过预埋铁件3与组合钢桁架焊接且混凝土牛腿2内设有多条配筋8。

另外，在施工过程中较小的建筑材料或者施工工具容易从高层建筑高空连廊施工支架上的缝隙落下，一旦砸中楼房下的行人或车辆等将会造成毁灭性的伤害，为了避免上述危险情况发生，优选相邻的组合钢桁架的底端通过密目安全网或钢笆片相连接。

以上结合附图详细描述了本实用新型的优选实施方式，但是，本实用新型并不限于上述实施方式中的具体细节，在本实用新型的技术构思范围内，可以对本实用新型的技术方案进行多种简单变型，这些简单变型均属于本实 用新型的保护范围。

另外需要说明的是，在上述具体实施方式中所描述的各个具体技术特征，在不矛盾的情况下，可以通过任何合适的方式进行组合，为了避免不必要的重复，本实用新型对各种可能的组合方式不再另行说明。

此外，本实用新型的各种不同的实施方式之间也可以进行任意组合，只要其不违背本实用新型的思想，其同样应当视为本实用新型所公开的内容。
