一种建筑物壁厚调节装置的制作方法

本实用新型涉及一种建筑工具，特别是一种一种建筑物壁厚调节装置。

背景技术：
：

发电厂烟囱的高度在233米左右，采用混凝土结构，由于高度大，筒壁由下至上逐渐变薄，施工中需要逐渐变动模板之间的距离，调节工作量大。现有调整模板间距离的方法是采用木桩，木桩切割误差大，不易保证壁厚精度，木桩易吸，潮变形大，浪费木材等缺陷。

技术实现要素：

本实用新型的目的是提供一种调节精度高、调节方便和不浪费材料的一种建筑物壁厚调节装置。

本实用新型的技术方案是一种建筑物壁厚调节装置，其特征在于：所述建筑物壁厚调节装置的结构是，环形件的左、右两端各设有一螺纹方向相反的螺纹孔，两个丝杆分别与所述环形件左、右两端的螺纹孔相配，所述丝杆的一端设有与模板相接触的支撑板。所述支撑板的外表面上设有弹性板。

本实用新型与现有技术比较具有调整精度高，调整方便和节约材料的显著优点。

附图说明

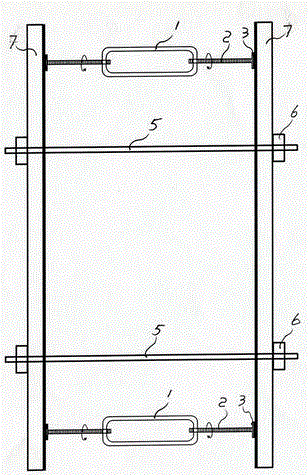

图1是本实用新型建筑物壁厚调节装置的结构示意图，图2是本实用新型调节模板距离的示意图。

具体实施方式

本实用新型的技术方案如图1所示，环形件1的两端各有一个螺纹方向相反的螺纹孔，两个丝杆2分别与所述环形件两端的螺纹孔相配，所述两个丝杆的一端设有与丝杆相垂直的支撑板3，为了增大支撑板与模板间的摩擦力，在此支撑板的外表面上设有弹性垫板4。本实用新型的使用方法，根据烟筒壁厚的设计要求，通过旋转环形件使左、右丝杆分别向外或向内移动，使左、右支撑板之间的距离为设计的壁厚时，移动内外模板7与左、右支撑板贴紧后，通过对拉螺栓5和螺帽将内外模板固定后，便可拆除壁厚调节装置，进行浇筑混凝土。
