双层拓展式移动房的制作方法

本实用新型涉户外用品领域，具体是一种双层拓展式移动房。

背景技术：

在户外场地上快速设置的临时房屋一般有两种形式：

一是预制式临时房，此种临时房在运抵驻地后需要使用电焊、铆接、螺栓连接等多种形式拼装，且各部件均为散件，运输过程中容易发生遗失、错漏等情况。

二是利用集装箱箱体而做成的固定式临时房，此种移动房结构固定并通过运输车运输至驻地，定位后直接使用。

以上两种临时房均有很大的局限性，预制式临时房的安装费工费时且受场地电源、工具等限制，当转场时也必须将各部件拆散运输，此时则需将先前电焊和铆接的部位破坏拆除。而固定式临时房则受运输车辆和道路的限制，如果固定式临时房小了就不能满足使用要求，而太大过高则影响道路和车辆运输的通过性。

技术实现要素：

本实用新型的目的在于，提供一种可以提高空间利用率的移动临时房。

为了达到上述目的，本实用新型是这样实现的：

一种双层拓展式移动房，它包括框架式骨架，还包括上平台、下平台板、支撑柱和可升降楼梯组件；所述上平台、下平台板均为平板结构，下平台板底部边沿可转动地与框架式骨架侧面底部边沿连接，上平台顶部边沿可转动地与框架式骨架侧面顶部边沿连接，上平台与下平台板设置在框架式骨架的同一侧面上并且两者之间设有支撑柱；可升降楼梯组件设置在框架式骨架一端部外侧，该楼梯组件包括与框架式骨架顶部边沿固定连接的上半段以及与上半段转动连接并延伸至地面的下半段。

上述的双层拓展式移动房，还包括电气房，其设置在可升降楼梯组件的下方并用作可升降楼梯组件与地面之间的支撑结构，在该电气房内可以设置电控箱、空调等电气设备，进而提升移动房的实用性和舒适性。

上述的双层拓展式移动房，为保证整体结构紧凑以及使用可靠性，上平台是通过两根上平台油缸而驱动的，具体是，两根上平台驱动油缸分别设于框架式骨架的两端并且该两根上平台驱动油缸分别可转动地与上平台以及框架式骨架连接。

上述的双层拓展式移动房，为保证整体结构紧凑以及使用可靠性，下平台板是通过一个卷扬机而驱动的，具体是，卷扬机设置于框架式骨架底部，框架式骨架顶部的设有滑轮，一根钢丝绳穿过滑轮并且两端分别与卷扬机和下平台板连接，如此，卷扬机转动而拉动钢丝绳进而将下平台板驱动。

上述的双层拓展式移动房，为保证整体结构紧凑以及使用可靠性，可升降楼梯组件是通过一个升降楼梯驱动油缸而驱动的，具体是，所述升降楼梯驱动油缸一端设置在升降楼梯组件的上半段，另一端设置在升降楼梯组件的下半段，如此，升降楼梯驱动油缸收缩时，升降楼梯呈收起状态，当升降楼梯驱动油缸张开是，升降楼梯呈放下状态。

上述的双层拓展式移动房，为提高安装效率以及安装便捷性，框架式骨架的底部四周设有相互独立的顶升油缸，通过四个独立的顶升油缸而调节框架式骨架的水平度。

上述的双层拓展式移动房，框架式骨架的其余表面均设有墙板，在框架式骨架的顶面边沿设有可拆卸的围栏。

上述的双层拓展式移动房，用于驱动升降楼梯的驱动油缸，有另一种安装方法，具体是，升降楼梯驱动油缸的一端设置在电气房侧壁上，另一端设置在升降楼梯的下半段的底面，如此，升降楼梯驱动油缸收缩时，升降楼梯呈收起状态，当升降楼梯驱动油缸张开是，升降楼梯呈放下状态。

上述的双层拓展式移动房，上平台上设有广告支架，用于挂设广告牌或招牌。

上述的双层拓展式移动房，可升降楼梯组件的两侧设有可拆卸的围栏。

本移动房以集装箱形状骨架为载体，通过设置在骨架长边一侧的上平台和下平台板的开启运动，在加之立柱和支腿的支撑，使上平台板和下平台板板，之间形成一个新的空间，加上集装箱形骨架内的空间，形成的双倍于固定集装箱房的面积，再利用翻转楼梯配合护栏形成上部第二层空间使得单倍运输体积形成四倍的使用空间。

附图说明

图1为本移动房的轴测图。

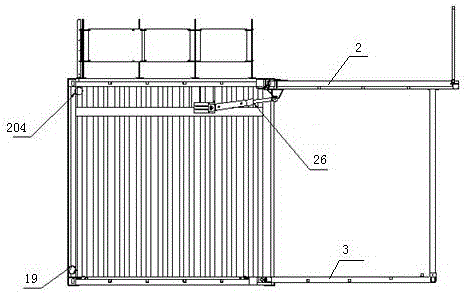

图2为本移动房的侧视图。

具体实施方式

以下通过具体实施例进一步说明本实用新型。

如图1、图2所示，一种双层拓展式移动房，其包括骨架1，上平台2、下平台3、Logo板9、立柱4、翻转式楼梯13、电气房11、举升油缸26、举升缸6、液压支腿18、机械支腿17、排水管或孔27，四周墙体（也可开放式不设置）；上平台2通过设置在两侧的两只举升油缸26完成开启和关闭动作，开启后由立柱4或者墙体支撑；下平台3通过设置在骨架内侧隐蔽位置的卷扬机19驱动，钢丝绳通过滑轮204和挂钩拉动下平台3的耳座20，实现下平台3的开启，下平台3与骨架之间设置推出装置，能使下平台3在90°收起的状态下顺利靠自重下落，下平台下落后卷扬机19的挂钩可与下平台3脱开，将钢丝绳收入卷扬机19，不占用使用空间。收起时下平台3在内侧，上平台2在外侧，在上平台和骨架之间设置有防水板16，防水板16通过铰链24连接能够与上平台2同步运动起到遮挡雨水的作用，同时设置有防水槽25配合防水条在移动房开启和关闭时防止雨水进入。在移动房下部设置的液压支腿18可以在移动房到位后通过控制按钮将移动房调整成水平，同时设置的机械支腿17在移动房调整至水平后通过手动工具扳动，将机械支腿17支撑在地面上，防止液压支腿18漏油导致移动房倾斜，也可以直接不用液压支腿18，单用机械支腿17调整水平，但是安装时间会有所延长。Logo板9通过手动翻起（也可加装自动翻起装置），翻起后与护栏8牢固连接成整体，收起时通过设置在Logo板9两侧的锁闭器27牢牢锁在上平台2的护栏8上。

在移动房侧面设置有翻转式楼梯13，可通过翻转式楼梯13上到移动房上层，翻转式楼梯13主要由翻转楼梯，转弯平台7，中间梯14，连接平台15和护栏5组成，连接平台15和中间梯14通过连接支架连接在移动房上，转弯平台7由电气房11支撑，翻转式楼梯13连接在转弯平台7上，其下部两侧有翻转油缸6连接在电气房11上，通过驱动液压系统实现翻转式楼梯13的翻转，为便于使用，在箱体的墙体上设置进出门10。

本双层拓展式移动房的操作步骤如下：运输至场地后先放置水平地面驱动骨架1上的液压支腿18将移动房固定至水平；驱动上平台板举升油缸2将上平台板2驱动至水平；驱动下平台板板3至几乎水平，调整下平台板板上的机械支腿17至水平；安装电气房11及楼梯模块13、7、14、15至骨架；打开Logo板9并安装第二层的护栏8安装过程非常简单。
