新型安全防护设备盖板的制作方法

本实用新型涉及一种盖板，尤其涉及一种新型安全防护设备盖板。

背景技术：

在核电运营、核电工程、石油化工天然气、煤矿山、工业生产、建筑业、机械、电力、交通、检维修等其他行业中，防护盖板的使用很广泛，现有技术的盖板是盖在洞口上的混凝土预制板或铁制板。

现有技术的盖板存在以下缺点：在打开和关闭时是吊装作业比较麻烦，而且打开以后形成的孔洞有人员坠落的隐患，比较危险。

技术实现要素：

本实用新型的目的：提供一种新型安全防护设备盖板，闭合方便，能提高作业效率，消除安全隐患。

为了实现上述目的，本实用新型的技术方案是：

一种新型安全防护设备盖板，包括一对底板、一对防护栏、驱动电机及安装框架；所述的一对底板、一对防护栏、驱动电机分别通过所述的安装框架安装在地面的预留孔中；所述的一对防护栏分别对称设置在所述的安装框架的两端端部，所述的一对防护栏绕下端翻转；所述的一对底板通过所述的驱动电机铺设在所述的安装框架的顶部，所述的一对防护栏与所述的一对底板相互嵌合连接，且所述的一对底板的上端面与地面齐平；所述的一对底板通过所述的驱动电机打开在所述的安装框架的两侧端部，并与所述的一对防护栏连接成环形防护结构。

上述的新型安全防护设备盖板，其中，所述的一对底板有多块折叠板依次连接构成，并通过所述的驱动电机向两侧折叠打开。

上述的新型安全防护设备盖板，其中，所述的一对防护栏与所述的一对底板分别通过插销活动连接，形成安全围栏。

上述的新型安全防护设备盖板，其中，所述的一对底板及一对防护栏的边缘处设有警示条。

本实用新型不需要起重设备来吊装，通过手动或电动闭合，省时省力，提高了工作效率；盖板开启后自动形成围栏，有效防止人员和设备坠落，消除了安全隐患。

附图说明

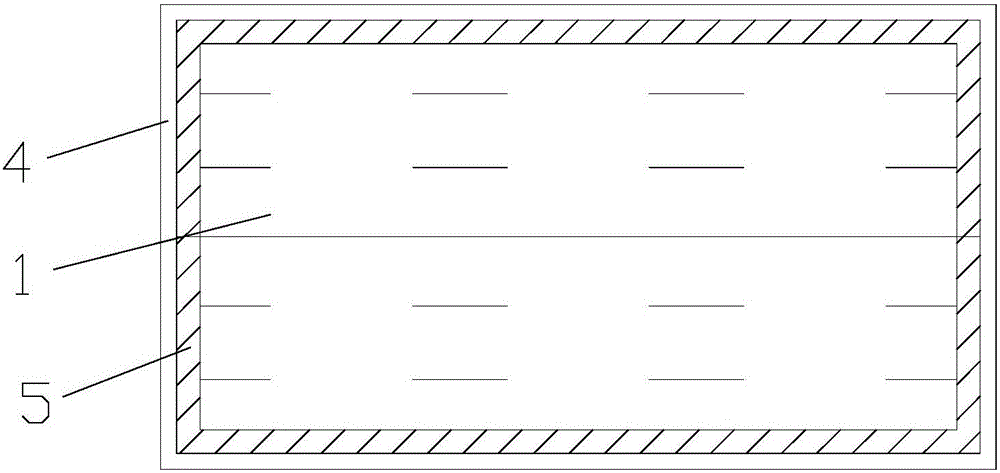

图1是本实用新型新型安全防护设备盖板的闭合时的仰视图。

图2是本实用新型新型安全防护设备盖板的闭合时的俯视图。

图3是本实用新型新型安全防护设备盖板的打开时的俯视图。

具体实施方式

以下结合附图进一步说明本实用新型的实施例。

请参见附图1至附图3所示，一种新型安全防护设备盖板，包括一对底板1、一对防护栏2、驱动电机3及安装框架4；所述的一对底板1、一对防护栏2、驱动电机3分别通过所述的安装框架4安装在地面的预留孔中；所述的一对防护栏2分别对称设置在所述的安装框架4的两端端部，所述的一对防护栏2绕下端翻转；所述的一对底板1通过所述的驱动电机3铺设在所述的安装框架4的顶部，所述的一对防护栏2与所述的一对底板1相互嵌合连接，且所述的一对底板1的上端面与地面齐平；所述的一对底板1通过所述的驱动电机3打开在所述的安装框架4的两侧端部，并与所述的一对防护栏2连接成环形防护结构。

所述的一对底板1有多块折叠板依次连接构成，并通过所述的驱动电机3向两侧折叠打开。

所述的一对防护栏2与所述的一对底板1分别通过插销活动连接，可锁定，形成稳固的安全围栏，便于拆卸。

所述的一对底板1及一对防护栏2的边缘处设有警示条5，可起到警示的作用，避免附近的人掉落。

不使用时，一对底板1处于闭合状态，护栏与地板相互嵌合，同地面平齐和地面在同一平面，保持路面的平整，安全美观。使用时，驱动电机3传动让一对底板1缓慢折叠打开停靠在安装框架4的两边，开启后，底板与护栏用插销锁定，形成稳固的安全围栏，便于后续作业，如从底层吊装设备、货物到上面等。驱动电机3可手动或电动控制，便于安全围栏的控制和使用。

在本实用新型的描述中，需要理解的是，术语“两端”、“端部”、“下端”、“底”、“顶部”、“上端”、“两侧”、“边缘”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“嵌合”、“连接”、“铺设”、“设置”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

综上所述，本实用新型不需要起重设备来吊装，通过手动或电动闭合，省时省力，提高了工作效率；盖板开启后自动形成围栏，有效防止人员和设备坠落，消除了安全隐患。

以上所述仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书内容所作的等效结构变换，或直接或间接运用附属在其他相关产品的技术领域，均同理包括在本实用新型的专利保护范围内。
