一种安装吊筋的工具的制作方法

本实用新型涉及装修技术领域，具体来说涉及一种安装吊筋的工具。

背景技术：

在建筑施工上，房间顶部及侧面墙体上通常需要安装紧固吊筋，常用的方法是要工人站在移动脚手架或者人字梯上进行操作，存在以下弊端：移动脚手架需要来回拆卸组装及搬运，耗费大量人工；工人在高处作业，危险系数高，对工人的安全意识要求较高；发生事故时，位于高处的工人不容易逃离。因此，为了提高施工的安全指数及工作效率，本实用新型提供了一种套管工具，使得工人站在地面即可进行安装紧固吊筋。

技术实现要素：

本实用新型的目的在于提供一种安装吊筋的工具，以克服现有的吊筋安装工具存在的结构复杂，安装效率低，无法保证施工人员的人身安全的缺点。

为此，本实用新型提供了一种安装吊筋的工具，包括安装杆，把手和六边套管，所述把手固连在所述安装杆下端，所述六边套管设在所述安装杆上端的一侧，所述六边套管和所述安装杆通过连接销和螺栓连接件进行连接，所述连接销用于使所述六边套管进行转动以改变所述六边套管的开口朝向，所述螺栓连接件用于将所述六边套管固连在所述安装杆上。

如上所述的安装吊筋的工具，所述把手为U型把手或者圆形把手。

如上所述的安装吊筋的工具，所述安装杆为中空结构。

如上所述的安装吊筋的工具，所述六边套管、所述安装杆和所述把手均由不锈钢制成。

与现有技术相比，本实用新型的优点和积极效果是：本实用新型提供了一种安装吊筋的工具，包括安装杆，把手和六边套管，所述把手固连在所述安装杆下端，所述六边套管设在所述安装杆上端的一侧，所述六边套管和所述安装杆通过连接销和螺栓连接件进行连接，所述连接销用于使所述六边套管进行转动以改变所述六边套管的开口朝向，所述螺栓连接件用于将所述六边套管固连在所述安装杆上。本实用新型安装吊筋的工具结构简单，使用方便快捷。施工人员站在地面上，握持把手将安装吊筋的工具举高，将安装杆上端的六角套管套设在吊筋的六角螺帽上，然后通过转动把手带动六边套管进行转动，进而带动吊筋的六角螺帽进行转动，以实现安装吊筋的作用，可以将吊筋安装到房屋顶部或者侧面墙体上。与现有技术使用人字梯等登高工具安装吊筋相比，可以减少安装时间，提高安装效率，同时减小施工危险性，保证施工人员的人身安全。

结合附图阅读本实用新型的具体实施方式后，本实用新型的其他特点和优点将变得更加清楚。

附图说明

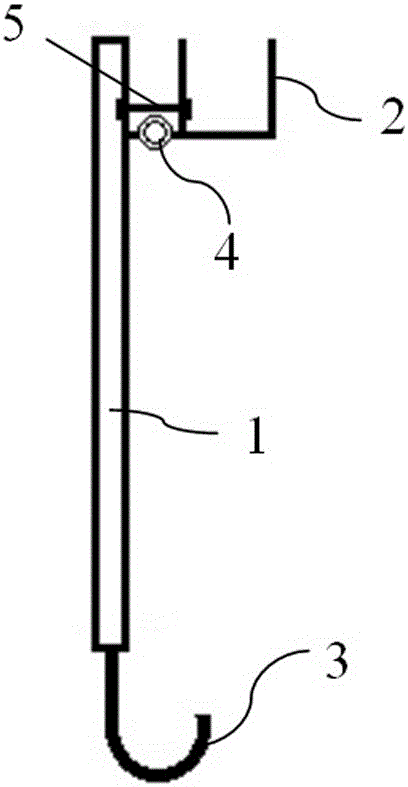

图1是本实用新型安装吊筋的工具的第一种实施例的结构示意图；

图2是本实用新型安装吊筋的工具的第二种实施例的结构示意图；

图3是本实用新型安装吊筋的工具的第三种实施例的结构示意图；

图4是本实用新型安装吊筋的工具的第四种实施例的结构示意图；

图5是本实用新型安装吊筋的工具的六边套管的一种实施例的结构示意图；

图6是本实用新型安装吊筋的工具的一种实施例的俯视图。

图1-图6中，附图标记及其对应的部件名称如下：

1.安装杆；2.六边套管；3.把手；4.连接销；5.螺栓连接件。

具体实施方式

以下对本实用新型的具体实施方式进行详细说明，应当理解的是，此处所描述的具体实施方式仅用于说明和解释本实用新型，并不用于限制本实用新型。

本实施例提供了一种安装吊筋的工具，它可以解决建筑施工过程中，房间顶部或者侧面墙体高处大批量安装吊筋的问题。

如图1-图6所示，本实施例安装吊筋的工具包括安装杆1，把手3和六边套管2，把手3固连在安装杆1下端，六边套管2设在安装杆1上端的一侧，六边套管2和安装杆1通过连接销4和螺栓连接件5进行连接，连接销4用于使六边套管2进行转动以改变六边套管2的开口朝向，螺栓连接件5用于将六边套管2固连在安装杆1上。

把手3为U型把手或者圆形把手，U型把手或者圆形把手可以方便施工人员握持安装吊筋的工具。

安装杆1为中空结构，中间结构的安装杆1可以减轻本实施例安装吊筋的工具的重量，便于施工人员使用。

六边套管2、安装杆1和把手3均由不锈钢制成，可以加强本实施例安装吊筋的工具的硬度和强度，从而可以延长安装吊筋的工具的使用寿命，还可以保证安装吊筋的工具用来安装吊筋的有效性。

如图1和图2所示，六边套管2的开口朝向与安装杆1平行，用于安装位于房屋顶部的吊筋。施工人员握持把手3将安装吊筋的工具举高，将安装杆1上端的六角套管2套设在位于房屋顶部的吊筋的六角螺帽上，然后通过转动把手3带动六边套管2进行转动，进而带动吊筋的六角螺帽进行转动，以实现安装吊筋的作用。

如图3和图4所示，通过连接销4使得六边套管2转动，使得六边套管2的开口朝向与安装杆1垂直，然后用螺栓连接件5将六边套管2固定连接在安装杆1上，可以安装位于侧面墙体的吊筋。施工人员握持把手3将安装吊筋的工具举高，将安装杆1上端的六角套管2套设在位于侧面墙体的吊筋的六角螺帽上，然后通过转动把手3带动六边套管2进行转动，进而带动吊筋的六角螺帽进行转动，以实现安装吊筋的作用。

本实施例安装吊筋的工具结构简单，使用方便快捷。施工人员站在地面上，握持把手将安装吊筋的工具举高，将安装杆上端的六角套管套设在吊筋的六角螺帽上，然后通过转动把手带动六边套管进行转动，进而带动吊筋的六角螺帽进行转动，以实现安装吊筋的作用，可以将吊筋安装到房屋顶部或者侧面墙体上。与现有技术使用人字梯等登高工具安装吊筋相比，可以减少安装时间，提高安装效率，同时减小施工危险性，保证施工人员的人身安全。

以上实施例仅用以说明本实用新型的技术方案，而非对其进行限制；尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的普通技术人员来说，依然可以对前述实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或替换，并不使相应技术方案的本质脱离本实用新型所要求保护的技术方案的精神和范围。
