移动式钻孔平台的制作方法

本实用新型涉及施工工具技术领域，特别涉及钻孔平台技术领域，具体是指一种移动式钻孔平台。

背景技术：

在机电安装和装修施工期间，需在结构上打孔安装吊杆；二次结构施工需要植筋打孔。

传统做法是工人站在人字梯上，手举着电钻昂着头在楼板底部钻孔，每打一组孔需要上下人字梯一次，挪动三级电箱一次。

这种做法主要有两个缺点：一是从施工安全角度看，人字梯稳定性差，工人必须手举着电钻昂着头施工，手臂和脖子产生机械振动伤害，钻孔产生的粉尘容易进入工人眼睛造成伤害，工人不断爬上爬下经常不佩戴安全带，容易摔倒摔伤，长时间超大工作量容易产生疲劳，有触电安全隐患；二是从施工进度角度看，移动梯子和电箱以及爬上爬下占用了不少时间，两个工人一个工日打孔270个，劳动效率低。

因此，需要提供一种钻孔设备，其操作安全方便，降低操作工人劳动强度，提高钻孔效率，降低劳动成本。

技术实现要素：

为了克服上述现有技术中的缺点，本实用新型的一个目的在于提供一种移动式钻孔平台，其操作安全方便，降低操作工人劳动强度，提高钻孔效率，降低劳动成本，适于大规模推广应用。

本实用新型的另一目的在于提供一种移动式钻孔平台，其设计巧妙，结构简洁，制造成本低，适于大规模推广应用。

为达到以上目的，本实用新型提供了一种移动式钻孔平台，其特点是，包括移动工作平台、立杆和钻孔工具，所述立杆竖向可移动设置在所述移动工作平台上，所述立杆的上端和/或所述立杆的下端设置有所述钻孔工具。

较佳地，所述移动工作平台是推车。

更佳地，所述推车包括车体、车轮和推把，所述立杆竖向可移动设置在所述车体上，所述推把设置在所述车体的一端，所述车体的两端分别具有两条腿，远离所述推把的所述两条腿均安装有所述车轮。

较佳地，所述移动式钻孔平台还包括竖向滑道、齿轮、齿条和摇把，所述竖向滑道设置在所述移动工作平台上，所述立杆竖向可移动设置在所述竖向滑道中，所述齿条竖向设置在所述立杆上，所述齿轮与所述齿条啮合，所述摇把可转动设置在所述移动工作平台上并与所述齿轮连接用于驱动所述齿轮转动。

更佳地，所述移动式钻孔平台还包括支架，所述支架设置在所述移动工作平台上，所述摇把可转动设置在所述支架中。

较佳地，所述钻孔工具是电钻.

更佳地，所述移动式钻孔平台还包括电箱，所述电箱设置在所述移动工作平台上并电路连接所述电钻。

较佳地，所述移动式钻孔平台还包括刻度尺，所述刻度尺竖向设置在所述移动工作平台上。

更佳地，所述刻度尺邻近所述立杆。

本实用新型的有益效果主要在于：

1、本实用新型的移动式钻孔平台包括移动工作平台、立杆和钻孔工具，所述立杆竖向可移动设置在所述移动工作平台上，所述立杆的上端和/或所述立杆的下端设置有所述钻孔工具，操作工人转动摇把从而转动齿轮，使得立杆上移或下移进行打孔作业，操作安全方便，降低操作工人劳动强度，提高钻孔效率，降低劳动成本，适于大规模推广应用。

2、本实用新型的移动式钻孔平台包括移动工作平台、立杆和钻孔工具，所述立杆竖向可移动设置在所述移动工作平台上，所述立杆的上端和/或所述立杆的下端设置有所述钻孔工具，设计巧妙，结构简洁，制造成本低，适于大规模推广应用。

本实用新型的这些和其它目的、特点和优势，通过下述的详细说明，附图和权利要求得以充分体现，并可通过所附权利要求中特地指出的手段、装置和它们的组合得以实现。

附图说明

图1是本实用新型的一具体实施例的主视示意图。

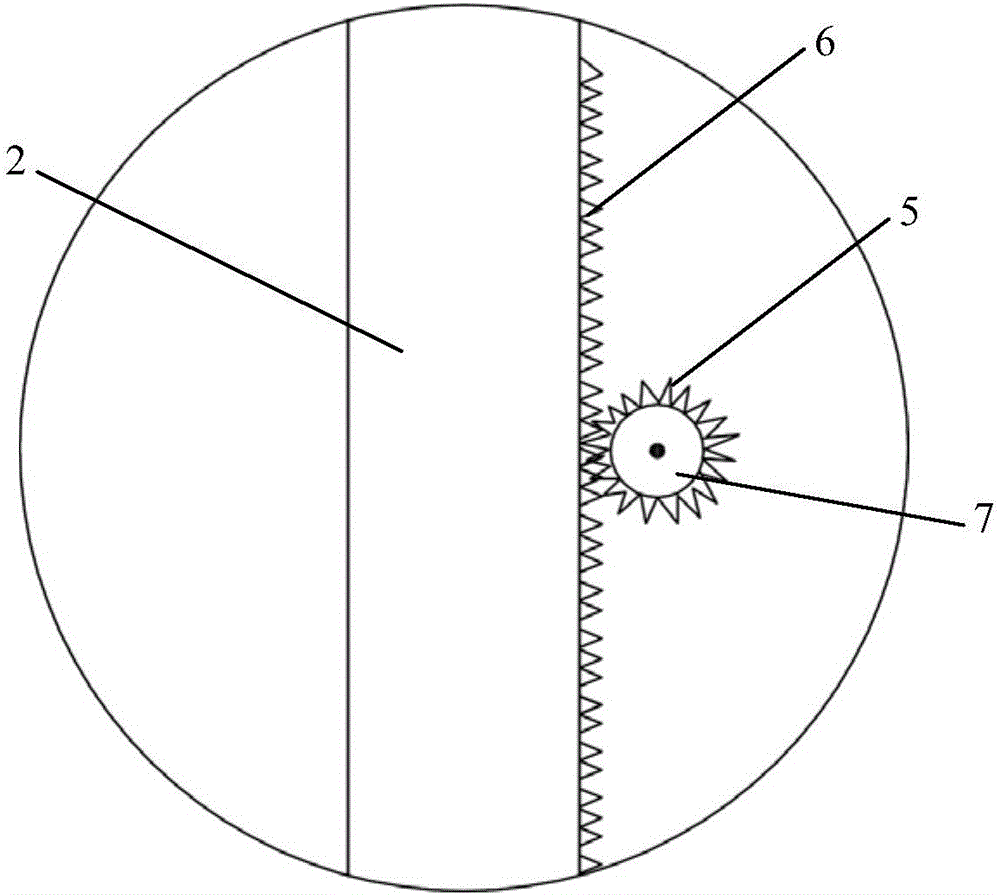

图2是图1所示的具体实施例的齿轮和齿条连接示意图。

(符号说明)

1移动工作平台；11车体；12车轮；13推把；14腿；2立杆；3钻孔工具；4竖向滑道；5齿轮；6齿条；7摇把；8支架；9电箱；10刻度尺。

具体实施方式

为了能够更清楚地理解本实用新型的技术内容，特举以下实施例详细说明。

请参见图1所示，本实用新型的移动式钻孔平台包括移动工作平台1、立杆2和钻孔工具3，所述立杆2竖向可移动设置在所述移动工作平台1上，所述立杆2的上端和/或所述立杆2的下端设置有所述钻孔工具3。

上述“和/或”表示可以在所述立杆2的上端单独设置所述钻孔工具3，或者在所述立杆2的下端单独设置所述钻孔工具3，或者为了通用性更加广泛，所述立杆2的上端和所述立杆2的下端可以均设置所述钻孔工具3。

所述移动工作平台1可以是任何合适的工作平台，请参见图1所示，在本实用新型的一具体实施例中，所述移动工作平台1是推车。

所述推车可以具有任何合适的构造，请参见图1所示，在本实用新型的一具体实施例中，所述推车包括车体11、车轮12和推把13，所述立杆2竖向可移动设置在所述车体11上，所述推把13设置在所述车体11的一端，所述车体11的两端分别具有两条腿14，远离所述推把13的所述两条腿14均安装有所述车轮12。即为二轮推车，需要移动时，抬起推把13从而抬起没有车轮12的两条腿14，再推或者拉推把13，即可通过车轮12移动车体11。

可理解，所述推车还可以是其它推车，例如独轮推车、三轮推车或四轮推车等等。

所述立杆2竖向可移动设置在所述移动工作平台1上可以采用任何合适的结构，请参见图1-图2所示，在本实用新型的一具体实施例中，所述移动式钻孔平台还包括竖向滑道4、齿轮5、齿条6和摇把7，所述竖向滑道4设置在所述移动工作平台1上，所述立杆2竖向可移动设置在所述竖向滑道4中，所述齿条6竖向设置在所述立杆2上，所述齿轮5与所述齿条6啮合，所述摇把7可转动设置在所述移动工作平台1上并与所述齿轮5连接用于驱动所述齿轮5转动。

所述摇把7可转动设置在所述移动工作平台1上可以采用任何合适的结构，请参见图1所示，在本实用新型的一具体实施例中，所述移动式钻孔平台还包括支架8，所述支架8设置在所述移动工作平台1上，所述摇把7可转动设置在所述支架8中。

所述钻孔工具3可以是任何合适的钻孔工具，请参见图1所示，在本实用新型的一具体实施例中，所述钻孔工具3是电钻。

为了操作更加方便，请参见图1所示，在本实用新型的一具体实施例中，所述移动式钻孔平台还包括电箱9，所述电箱9设置在所述移动工作平台1上并电路连接所述电钻。

为了较准确的确定钻孔深度，请参见图1所示，在本实用新型的一具体实施例中，所述移动式钻孔平台还包括刻度尺10，所述刻度尺10竖向设置在所述移动工作平台1上。

所述刻度尺10可以设置在所述移动工作平台1的任何合适的位置，请参见图1所示，在本实用新型的一具体实施例中，所述刻度尺10邻近所述立杆2。

本实用新型使用时，操作工人将移动工作平台1移动至需要钻孔位置，打开电箱9的电源，转动摇把7使立杆2上升或下降，从而操纵电钻钻孔，根据立杆2旁的刻度尺10完成一个规定深度的孔洞，再将移动工作平台1移动至另一个需要钻孔位置，即可进行第二个孔洞施工。

本实用新型可以用于楼地面和顶棚钻孔，向上可以在顶棚上打孔，向下可以在地面上打孔，使用齿条式传动和省力杠杆原理上下移动电钻进行打孔作业，降低了工人劳动强度，安全高效。

本实用新型具有可移动性，且稳定性好，最主要是操作工人无需爬上爬下，无需安全带，工人不直接接触电具不易触电，人身安全得到保障。移动平台一个人一个工日打孔660个，劳动效率高，降低了人工成本和劳动强度。

因此，本实用新型的优点和积极效果主要有：

1)工人无需人字梯或脚手架，操作方便；

2)工人无需登高作业，安全；

3)劳动强度低，施工效率高，经现场实际施工记录，施工工作效率提高一倍，劳动用工减少一半。

综上，本实用新型的移动式钻孔平台操作安全方便，降低操作工人劳动强度，提高钻孔效率，降低劳动成本，且设计巧妙，结构简洁，制造成本低，适于大规模推广应用。

由此可见，本实用新型的目的已经完整并有效的予以实现。本实用新型的功能及结构原理已在实施例中予以展示和说明，在不背离所述原理下，实施方式可作任意修改。所以，本实用新型包括了基于权利要求精神及权利要求范围的所有变形实施方式。
