无烟式集装箱售卖屋的制作方法

本实用新型涉及一种无烟式集装箱售卖屋。

背景技术：

当下很多城市都被雾霾所笼罩，造成身体发病更是在所难免，每个人都要为治霾出一份力；并且随着贸易全球化的发展海运不断壮大，集装箱的数量以几何级增长，但随之而来就是被淘汰的废旧集装箱，本着变废为宝的理念与传统的路边烧烤摊档巧妙的相结合，因此，研制出无烟式集装箱售卖屋，一使到烧烤时产生的浓烟完全过滤还社会一个新鲜空气，二做到集装箱的变废为宝，三打破以往烧烤摊档脏乱的现象美化了经营环境。

技术实现要素：

本实用新型实施例所要解决的技术问题在于，提供一种结构简单、成本低、环保的无烟式集装箱售卖屋。

所述无烟式集装箱售卖屋，包括集装箱体，所述集装箱体一侧是开口，所述集装箱体内一侧设置有炭火烤炉，所述炭火烤炉上方的所述集装箱体内顶部设置有抽风机，所述抽风机与所述集装箱体外顶部设置的过滤装置连接。

优选地，所述过滤装置内由左往右依次设置有一级电离层、二级吸附层、三级水帘过滤层，所述过滤装置右端的出风口处设置有排风扇。

优选地，所述炭火烤炉是相连通的双层结构，包括上层和底层，所述炭火烤炉的底层内一侧设置有风力电机，另一侧设置有可拆卸的吸附装置。

优选地，所述炭火烤炉采用电解板制作而成。

优选地，所述集装箱体外表面喷射有图案。

实施本实用新型实施例，具有如下有益效果：

本实用新型实施例一种无烟式集装箱售卖屋，以废旧集装箱为整改基础，箱内空间有2米宽*6米长，碳火烤炉布置在箱内的一侧，烤炉使用双层式设计，底层设有风力电机把上层掉落到底层的灰烬吹往底层另一侧设置的吸附装置内，减少灰尘对空气的污染并方便清理；烧炉上方设有2米长的强力抽风机把烧烤所产生的所有烟雾抽到过滤装置内，过滤装置分三级处理油烟，依次为一级电离层、二级吸附层、三级水帘过虑层，最终通过其右端设置的排风扇排出无味气体，烟雾的排出减少95%以上；集装箱的外围可以涂鸦出各种风格不一的图案，为整个夜市环境营造出不一种高大上的气氛；整个碳火烤炉架身采用电解板制作，因为此材料具有防腐、抗氧化、抗扭力和防火的作用的优点，并可以抵御10级大风的风力。

附图说明

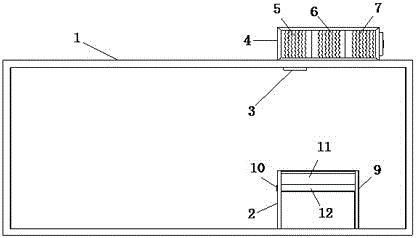

图1是本实用新型实施例结构示意图；

图2是本实用新型实施例结构正视图；

图3是本实用新型实施例结构侧视图。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型作进一步地详细描述。

如图1 至图3所示，本实用新型实施例一种无烟式集装箱售卖屋，包括集装箱体1，集装箱体1一侧是开口，集装箱体1内一侧设置有炭火烤炉2，炭火烤炉2上方的集装箱体1内顶部设置有强力抽风机3，强力抽风机3与集装箱体1外顶部设置的过滤装置4连接，过滤装置4内由左往右依次设置有一级电离层5、二级吸附层6、三级水帘过滤层7，过滤装置4右端的出风口处设置有排风扇8。

其中，炭火烤炉2是相连通的双层结构，包括上层11和底层12，炭火烤炉2的底层12内一侧设置有风力电机9，另一侧设置有可拆卸的吸附装置10；炭火烤炉2采用电解板制作而成，具有防腐、抗氧化、抗扭力和防火的作用的优点，并可以抵御10级大风的风力。

另外，集装箱体1外表面可以涂鸦出各种风格不一的图案，为整个夜市环境营造出不一种高大上的气氛。

本实用新型实施例一种无烟式集装箱售卖屋，以废旧集装箱为整改基础，箱内空间有2米宽*6米长，碳火烤炉布置在箱内的一侧，烤炉使用双层式设计，底层设有风力电机把上层掉落到底层的灰烬吹往底层另一侧设置的吸附装置内，减少灰尘对空气的污染并方便清理；烧炉上方设有2米长的强力抽风机把烧烤所产生的所有烟雾抽到过滤装置内，过滤装置分三级处理油烟，依次为一级电离层、二级吸附层、三级水帘过虑层，最终通过其右端设置的排风扇排出无味气体，烟雾的排出减少95%以上；集装箱的外围可以涂鸦出各种风格不一的图案，为整个夜市环境营造出不一种高大上的气氛；整个碳火烤炉架身采用电解板制作，因为此材料具有防腐、抗氧化、抗扭力和防火的作用的优点，并可以抵御10级大风的风力。

以上所揭露的仅为本实用新型一种较佳实施例而已，当然不能以此来限定本实用新型之权利范围，因此依本实用新型权利要求所作的等同变化，仍属本实用新型所涵盖的范围。
