一种具有监控功能的通讯塔的制作方法

本实用新型涉及通讯设施领域，更具体的公开了一种具有监控功能的通讯塔。

背景技术：

现有的通讯设备大多仅具有通讯功能，交通信号设备仅具有显示交通信号的功能，监控设备仅具有监控功能。由于上述各种功能的设备单一设置，造成当前道路资源过度利用，各种路灯杆、通讯杆、摄像杆、电力杆等数量过多，不仅大量占用了道路空间，而且花费了大量的市政费用，造成极大的资源浪费。

因此，市场亟需一种具有监控功能的通讯塔，以实现通讯塔在具有通讯功能的同时，还具有监控功能。

技术实现要素：

(一)要解决的技术问题

本实用新型的目的在于，提出一种具有监控功能的通讯塔，以解决现有技术中单一功能的通讯设备或监控设备占用大量道路空间，造成资源浪费的问题。

(二)技术方案

为达到此目的，本实用新型采用以下技术方案：

一种具有监控功能的通讯塔，包括塔体和设置于所述塔体上的通讯天线，还包括至少一个监控臂，所述监控臂设置于所述通讯天线的下方并垂直于所述塔体向外伸出；

所述监控臂上设置有监控设备和交通信号设备；

所述监控设备包括中央处理器、无线通讯模块、编码器和局域网通讯模块，所述中央处理器分别与所述编码器、摄像设备和局域网通讯模块连接，所述编码器与所述无线通讯模块连接。

进一步的，所述监控臂的数量至少为两个；

至少两个所述监控臂设置在同一高度上并沿圆周方向均匀分布。

进一步的，所述监控臂的数量至少为两个；

至少两个所述监控臂沿所述塔体的高度方向设置在不同水平面上，不同高度的所述监控臂沿圆周方向均匀分布。

进一步的，所述监控臂由预定数量的管体组成；

相邻所述管体之间通过法兰连接或插接连接方式固定连接在一起。

进一步的，还包括USB电源接口，所述中央处理器与所述USB电源接口相连接。

进一步的，还包括供电模块，所述供电模块的输出端与所述中央处理器的输出端相连接。

优选的，所述供电模块为电池。

优选的，所述无线通讯模块为4G无线通讯模块、3G无线通讯模块和/或2G无线通讯模块。

(三)有益效果

本实用新型中的具有监控功能的通讯塔不仅能够实现通讯塔原有的功能，其上还集成有交通信号设备和监控设备，将多种功能聚集在一个塔体上，节省了道路资源，降低了成本，绿色环保，充分利用道路资源和公共设施，适合大规模推广使用。

附图说明

图1是本实用新型实施例一提出的具有监控功能的通讯塔的结构示意图；

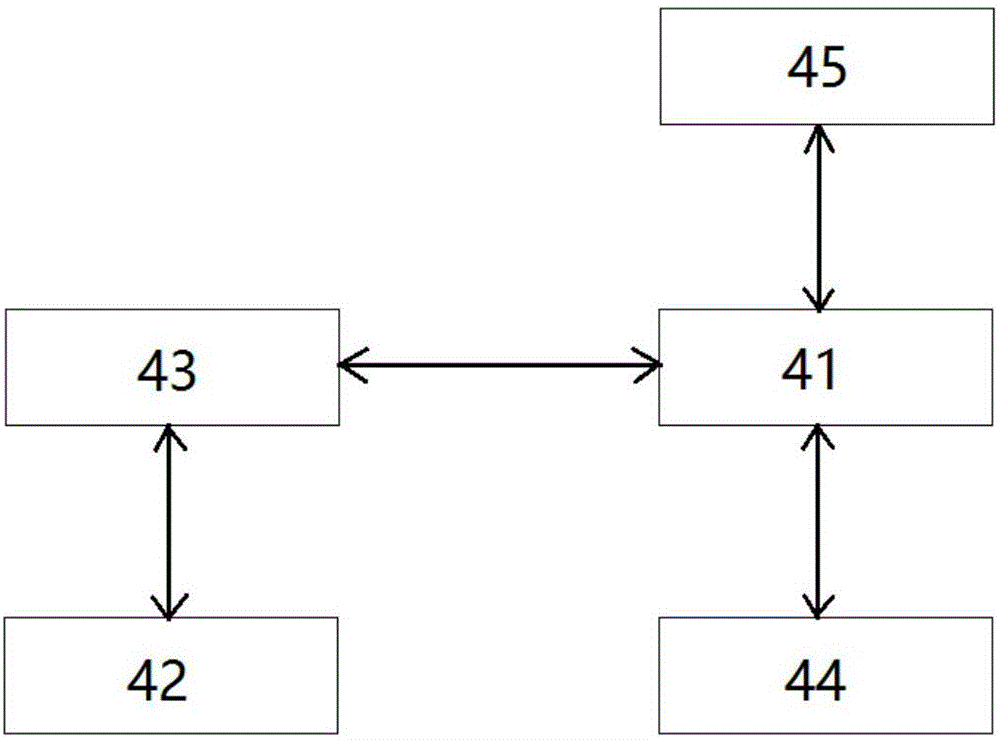

图2是本实用新型实施例一提出的具有监控功能的通讯塔的电路连接示意图。

【附图标记说明】

1、塔体；2、通讯天线；3、监控臂；4、监控设备；5、交通信号设备；

41、中央处理器；42、无线通讯模块；43、编码器；44、局域网通讯模块；45、摄像设备。

具体实施方式

为了更好的解释本实用新型，以便于理解，下面结合附图，通过具体实施方式，对本实用新型作详细描述。

实施例一

如图1、图2所示，是本实施例公开的具有监控功能的通讯塔，包括塔体1和设置于塔体1上的通讯天线2。在塔体1上还设置有一个监控臂3，监控臂3设置于通讯天线2的下方并垂直于塔体1向外伸出。

监控臂3由预定数量的管体组成，相邻管体之间通过法兰连接或插接连接方式固定连接在一起。监控臂3的长度通过增加或减少管体的数量进行调节，根据监控位置的不同，设定监控臂3的长度，根据长度确定需要的管体的个数，然后通过法兰连接或是插接，将各个管体连接在一起构成监控臂3。

作为更进一步的技术方案，本实施例在监控臂3上设置有监控设备4和交通信号设备5。监控设备4能够对塔体1周围的环境进行监控，交通信号设备5能够显示交通信号。由于将监控设备4、交通信号设备5和通讯塔设置为一体，无形当中省去了监控设备4和交通信号设备5所占的公共区域，节约了资源，实现了空间利用最大化。

具体的，上述监控设备4包括中央处理器41、无线通讯模块42、编码器43和局域网通讯模块44，中央处理器41分别与编码器43、摄像设备45和局域网通讯模块44连接，编码器43与无线通讯模块42连接。上述监控设备4还包括USB电源接口和供电模块，中央处理器41与USB电源接口相连接；供电模块的输出端与中央处理器41的输出端相连接。优选的，供电模块为电池；无线通讯模块42为4G无线通讯模块、3G无线通讯模块和/或2G无线通讯模块。

实施例二

本实施例与实施例一之间的区别在于，本实施例中的监控臂的数量至少为两个。至少两个监控臂设置在同一高度上并沿圆周方向均匀分布。上述设置方式，能够在同一平面上扩大监控的范围，避免仅有一个监控臂造成的监控范围过小的问题。

实施例三

本实施例与实施例一之间的区别在于，监控臂的数量至少为两个，至少两个监控臂沿塔体的高度方向设置在不同水平面上，不同水平面上的监控臂沿圆周方向均匀分布。本实施例中监控臂的设置方式，保证了能够在不同的高度上对通讯塔周围的环境进行监控，同时还能保证以通讯塔为中心的圆周方向都能受到监控。

本实用新型中的具有监控功能的通讯塔不仅能够实现通讯塔原有的功能，其上还集成有交通信号设备和监控设备，将多种功能聚集在一个塔体上，节省了道路资源，降低了成本，绿色环保，充分地利用了道路资源和公共设施，适合大规模推广使用。

以上结合具体实施例描述了本实用新型的技术原理，这些描述只是为了解释本实用新型的原理，不能以任何方式解释为对本实用新型保护范围的限制。基于此处解释，本领域的技术人员不需要付出创造性的劳动即可联想到本实用新型的其它具体实施方式，这些方式都将落入本实用新型的保护范围之内。
