一种一体化通信基站的制作方法

本实用新型涉及通讯设备技术领域，具体为一种一体化通信基站。

背景技术：

通信基站是通信信号发射、接收和传输设备的主要载体，是移动通信完成信号覆盖的基础设施。为了信号塔安装牢固，通常会现场浇筑塔机基础，施工周期为十至二十天，且必须在混凝土强度达到设计强度的80％以上才能安装塔机，从而延长了建设周期，当通信基站需要拆除或移动时，其混凝土基础不能搬运，有的成为地下废弃物，为今后城市的建设留下了地下障碍，有的则进行爆破拆除，造成材料的浪费，加大成本，为此，我们提出一种一体化通信基站。

技术实现要素：

本实用新型的目的在于提供一种一体化通信基站，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种一体化通信基站，包括左配重箱，所述左配重箱的右端与右配重箱的左端卡接，左配重箱和右配重箱的顶部均设置有箱门，所述左配重箱的左侧端面通过螺栓与固定座连接，固定座与塔体的下端连接，所述塔体在竖直方向上由不少于三个塔管组成，塔管之间通过法兰连接，最下端的塔管底部设置在固定座上的安装孔内，最下端的塔管中部通过加强肋与左配重箱连接，最上端的塔管顶部设有工作台，最上端的塔管顶端设有避雷针，避雷针与最上端的塔管顶端中部焊接，工作台的外围设有信号发射装置，所述右配重箱的顶部设有底板，底板通过螺栓与右配重箱连接，底板上设有设备机房。

优选的，所述左配重箱的底部和右侧开口，右配重箱的底部和左侧开口。

优选的，所述左配重箱的右端面内侧设有卡槽，右配重箱的左端面外侧设有卡块，卡块与卡槽卡接。

优选的，所述加强肋的上端通过固定环与塔体连接，加强肋的下端通过螺栓与左配重箱连接。

优选的，所述左配重箱和右配重箱的内部填充泥土。

与现有技术相比，本实用新型的有益效果是：该一体化通信基站通过左配重箱与右配重箱卡接，通过箱门向左配重箱与右配重箱的内部填充泥土，从而起到配重作用，该装置组装方便，建设周期短，当通信基站需要拆除或移动时，拆卸方便，配重箱内的泥土回归自然，该装置便于移动和运输，可以重复利用，减少材料的浪费，降低成本。

附图说明

图1为本实用新型结构示意图；

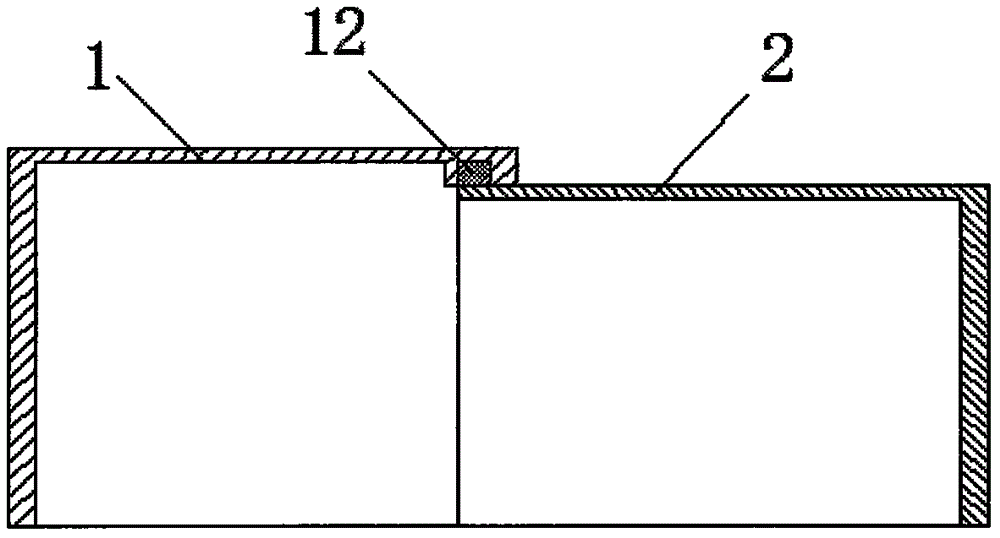

图2为本实用新型配重箱内部结构示意图。

图中：1左配重箱、2右配重箱、3底板、4设备机房、5加强肋、6避雷针、7工作台、8法兰、9塔体、10固定座、11箱门、12卡块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种一体化通信基站，包括左配重箱1，左配重箱1的右端与右配重箱2的左端卡接，左配重箱1的底部和右侧开口，右配重箱2的底部和左侧开口，通过在左配重箱1和右配重箱2的底部设置开口，在拆卸时便于将配重箱内的泥土取出，左配重箱1的右端面内侧设有卡槽，右配重箱2的左端面外侧设有卡块12，卡块12与卡槽卡接，将左配重箱1和右配重箱2连接为一体，拆装方便，左配重箱1和右配重箱2的顶部均设置有箱门11，左配重箱1和右配重箱2的内部填充泥土，通过箱门11便于填充泥土，左配重箱1的左侧端面通过螺栓与固定座10连接，固定座10与塔体9的下端连接，塔体9在竖直方向上由不少于三个塔管组成，塔管之间通过法兰8连接，最下端的塔管底部设置在固定座10上的安装孔内，最下端的塔管中部通过加强肋5与左配重箱1连接，加强肋5的上端通过固定环与塔体9连接，加强肋5的下端通过螺栓与左配重箱1连接，最上端的塔管顶部设有工作台7，最上端的塔管顶端设有避雷针6，避雷针6与最上端的塔管顶端中部焊接，工作台7的外围设有信号发射装置，右配重箱2的顶部设有底板3，底板3通过螺栓与右配重箱2连接，底板3上设有设备机房4，该装置拆装方便，减少资源浪费，便于移动和运输。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
