一种可更换式带换气窗的装饰顶板的制作方法

本实用新型涉及家居装饰的技术领域，特别是装饰顶板的技术领域。

背景技术：

在家居装饰的过程中，许多人会在室内的顶部安装装饰板，来提高房屋的视觉效果。有些时候需要在装饰板上设置换气结构，用来换气或通入冷暖器。现有的换气结构往往是固定在装饰板上，使用久了之后会有积灰，要拆卸下来时需要将整个装饰板拆下，比较麻烦。

技术实现要素：

本实用新型的目的就是解决现有技术中的问题，提出一种可更换式带换气窗的装饰顶板，能够使换气窗拆卸方便，便于清洗和更换。

为实现上述目的，本实用新型提出了一种可更换式带换气窗的装饰顶板，包括主板体、换气窗、挡环、阻挡板，所述主板体边缘固定有框体，主板体上设有若干圆形通孔，通孔顶部固定有挡环，挡环内圈上设有若干辅助槽，所述换气窗安装在通孔内，换气窗顶部中心设有换气管，换气管顶部边缘设有若干与辅助槽相配合的阻挡板，所述换气窗上开设有若干换气槽，换气槽位于换气管所围区域内。

作为优选，所述换气管高度为挡环厚度的两倍，阻挡板厚度和挡环厚度相同。

作为优选，所述换气窗中心有一辅助孔，换气槽均匀分布在辅助孔四周，辅助孔内塞有旋转塞，旋转塞顶部有与辅助孔相配合的阻挡叶，阻挡叶位于换气窗的上方。

作为优选，所述旋转塞底部设有用于抓取旋转塞的装饰凸起，装饰凸起与旋转塞之间采用螺纹连接。

本实用新型的有益效果：本实用新型通过将换气管安装在换气窗顶部，配合挡环实现了换气窗的快速安装和拆卸，使用方便，便于换气窗的更换的清洗；旋转塞配合阻挡叶可方便的对有效换气面积进行调节，使用方便；装饰凸起的设置不但提高了装饰板的美观性，还方便了旋转塞的抓取。

本实用新型的特征及优点将通过实施例结合附图进行详细说明。

【附图说明】

图1是本实用新型一种可更换式带换气窗的装饰顶板的主视剖面图；

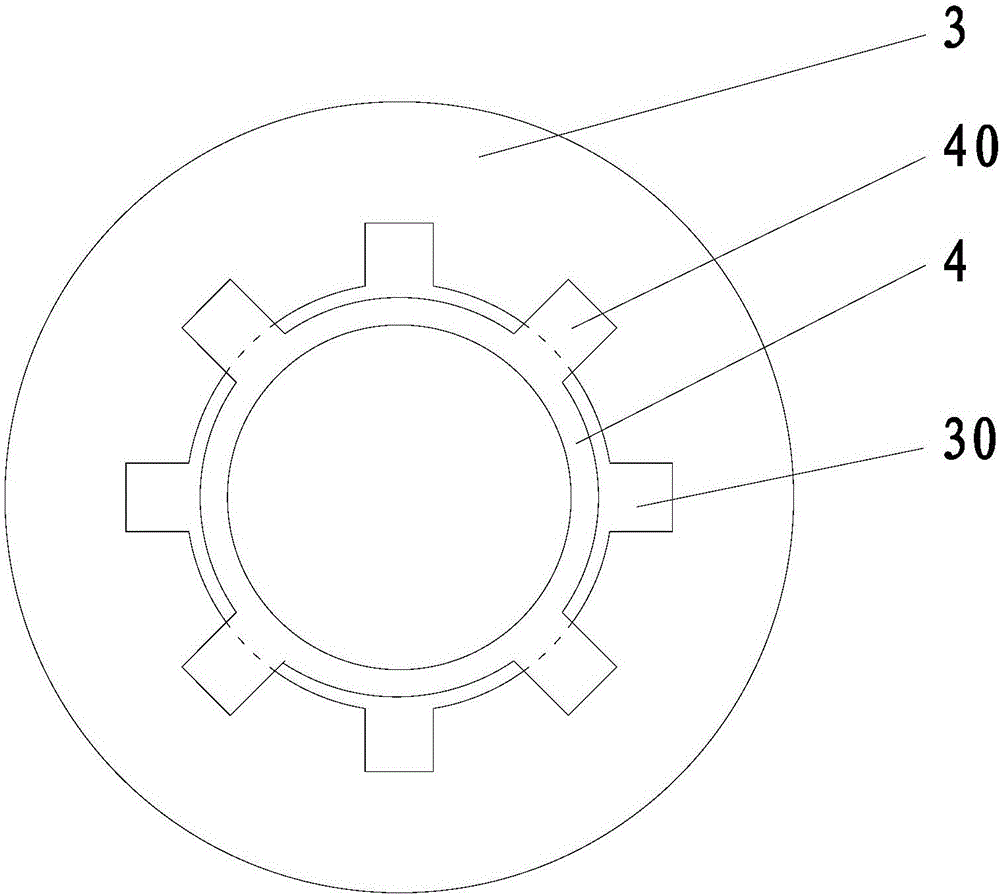

图2是本实用新型一种可更换式带换气窗的装饰顶板的挡环俯视图；

图3是本实用新型一种可更换式带换气窗的装饰顶板的换气窗仰视图。

图中：1-主板体、2-换气窗、3-挡环、4-换气管、5-旋转塞、10-通孔、11-框体、20-辅助孔、21-换气槽、30-辅助槽、40-阻挡板、50-装饰凸起、51-阻挡叶。

【具体实施方式】

参阅图1、图2和图3，本实用新型一种可更换式带换气窗的装饰顶板，包括主板体1、换气窗2、挡环3、阻挡板40，所述主板体1边缘固定有框体11，主板体1上设有若干圆形通孔10，通孔10顶部固定有挡环3，挡环3内圈上设有若干辅助槽30，所述换气窗2安装在通孔10内，换气窗2顶部中心设有换气管4，换气管4顶部边缘设有若干与辅助槽30相配合的阻挡板40，所述换气窗2上开设有若干换气槽21，换气槽21位于换气管4所围区域内，所述换气管4高度为挡环3厚度的两倍，阻挡板40厚度和挡环3厚度相同，所述换气窗2中心有一辅助孔20，换气槽21均匀分布在辅助孔20四周，辅助孔20内塞有旋转塞5，旋转塞5顶部有与辅助孔20相配合的阻挡叶51，阻挡叶51位于换气窗2的上方，所述旋转塞5底部设有用于抓取旋转塞5的装饰凸起50，装饰凸起50与旋转塞5之间采用螺纹连接。

本实用新型工作过程：

本实用新型一种可更换式带换气窗的装饰顶板在工作过程中，抓住装饰凸起50可带动旋转塞5转动，用以调节阻挡叶51遮住换气槽21的程度，来调节换气窗2的有效换气面积，当需要清洗或更换换气窗2时，旋转换气窗2，使得阻挡板40与辅助槽30位于同一直线上，就可将换气窗2轻松拆卸，安装换气窗2时将阻挡板40对准辅助槽30将换气窗2放入通孔10内，然后转动换气窗2使得阻挡板40和辅助槽30错开，换气窗2被固定。换气窗2的拆装比较方便，便于换气窗2的清洗和更换。

上述实施例是对本实用新型的说明，不是对本实用新型的限定，任何对本实用新型简单变换后的方案均属于本实用新型的保护范围。
