剪力墙大模板承托与紧固双用构件的制作方法

本实用新型涉及建筑施工技术领域，特别涉及建筑模板技术领域，具体是指一种剪力墙大模板承托与紧固双用构件。

背景技术：

在剪力墙施工过程中，首先支设模板、钢筋，然后浇注混凝土，待混凝土强度达到要求后拆模。

但是，在剪力墙大模板施工过程尤其是外剪力墙大模板施工过程中存在两个问题：其一，在大模板吊装过程中没有临时搁置的措施，其二，剪力墙墙根的加固是施工中的薄弱环节。因此，剪力墙大模板支设困难，施工难度大，工作效率低，成形的剪力墙质量较差。

因此，需要提供一种剪力墙大模板吊装过程中的临时搁置装置以及剪力墙墙根的加固装置，能够在剪力墙大模板吊装过程中临时搁置剪力墙大模板，从而使得剪力墙大模板支设简单，减小施工难度，提高工作效率，并能够对剪力墙墙根进行加固，使得成形的剪力墙质量较好。

技术实现要素：

为了克服上述现有技术中的缺点，本实用新型的一个目的在于提供一种剪力墙大模板承托与紧固双用构件，能够在剪力墙大模板吊装过程中临时搁置剪力墙大模板，从而使得剪力墙大模板支设简单，减小施工难度，提高工作效率，适于大规模推广应用。

本实用新型的另一目的在于提供一种剪力墙大模板承托与紧固双用构件，其能够对剪力墙墙根进行加固，使得成形的剪力墙质量较好，适于大规模推广应用。

本实用新型的另一目的在于提供一种剪力墙大模板承托与紧固双用构件，其设计巧妙，结构简洁，成本低，适于大规模推广应用。

为达到以上目的，本实用新型提供了一种剪力墙大模板承托与紧固双用构件，其特点是，包括承托构件和紧固构件，所述紧固构件设置在所述承托构件上，所述承托构件具有安装部和承托部，所述安装部用于将所述承托构件安装至待浇注剪力墙的下部的固定物的侧面，所述承托部位于所述安装部和所述紧固构件之间用于承托所述待浇注剪力墙浇注用的剪力墙大模板，所述紧固构件用于沿水平方向将所述剪力墙大模板紧固至所述的固定物的侧面。

较佳地，所述承托构件包括第一部件和第二部件，所述第一部件具有所述安装部，所述第二部件与所述第一部件相连接，所述第一部件、所述第一部件和所述第二部件的连接位置或者所述第二部件具有所述承托部，所述紧固构件设置在所述第二部件上。

更佳地，所述第二部件与所述第一部件可拆卸连接。

更进一步地，其特征在于，所述第二部件与所述第一部件螺纹连接。

尤其更佳地，所述第一部件设置有螺纹部，所述第二部件设置有螺孔，所述第二部件与所述第一部件通过所述螺纹部螺纹啮合在所述螺孔中实现螺纹连接。

更优选地，所述第一部件是第一螺丝杆，所述第二部件具有螺帽，所述螺孔设置在所述螺帽中。

较佳地，所述紧固构件水平可移动设置在所述承托构件上。

更佳地，所述紧固构件包括山型卡和螺母，所述山型卡套设在所述承托构件上，所述螺母相对所述山型卡远离所述承托部并螺纹啮合在所述承托构件上。

较佳地，所述剪力墙大模板承托与紧固双用构件还包括第一填充体，所述第一填充体设置在所述紧固构件和所述承托部之间用于抵靠所述剪力墙大模板。

较佳地，所述剪力墙大模板承托与紧固双用构件还包括垫块和第二填充体，所述垫块位于所述承托构件下用于抵靠所述的固定物的侧面，所述第二填充体设置在所述紧固构件和所述垫块之间用于分别抵靠所述紧固构件和所述垫块。

本实用新型的有益效果主要在于：

1、本实用新型的剪力墙大模板承托与紧固双用构件包括承托构件和紧固构件，紧固构件设置在承托构件上，承托构件具有安装部和承托部，安装部用于将承托构件安装至待浇注剪力墙的下部的固定物的侧面，承托部位于安装部和紧固构件之间用于承托待浇注剪力墙浇注用的剪力墙大模板，紧固构件用于沿水平方向将剪力墙大模板紧固至固定物的侧面，因此能够在剪力墙大模板吊装过程中临时搁置剪力墙大模板，从而使得剪力墙大模板支设简单，减小施工难度，提高工作效率，适于大规模推广应用。

2、本实用新型的剪力墙大模板承托与紧固双用构件包括承托构件和紧固构件，紧固构件设置在承托构件上，承托构件具有安装部和承托部，安装部用于将承托构件安装至待浇注剪力墙的下部的固定物的侧面，承托部位于安装部和紧固构件之间用于承托待浇注剪力墙浇注用的剪力墙大模板，紧固构件用于沿水平方向将剪力墙大模板紧固至固定物的侧面，因此能够对剪力墙墙根进行加固，使得成形的剪力墙质量较好，适于大规模推广应用。

3、本实用新型的剪力墙大模板承托与紧固双用构件包括承托构件和紧固构件，紧固构件设置在承托构件上，承托构件具有安装部和承托部，安装部用于将承托构件安装至待浇注剪力墙的下部的固定物的侧面，承托部位于安装部和紧固构件之间用于承托待浇注剪力墙浇注用的剪力墙大模板，紧固构件用于沿水平方向将剪力墙大模板紧固至固定物的侧面，设计巧妙，结构简洁，成本低，适于大规模推广应用。

本实用新型的这些和其它目的、特点和优势，通过下述的详细说明，附图和权利要求得以充分体现，并可通过所附权利要求中特地指出的手段、装置和它们的组合得以实现。

附图说明

图1是本实用新型的剪力墙大模板承托与紧固双用构件的一具体实施例的主视示意图。

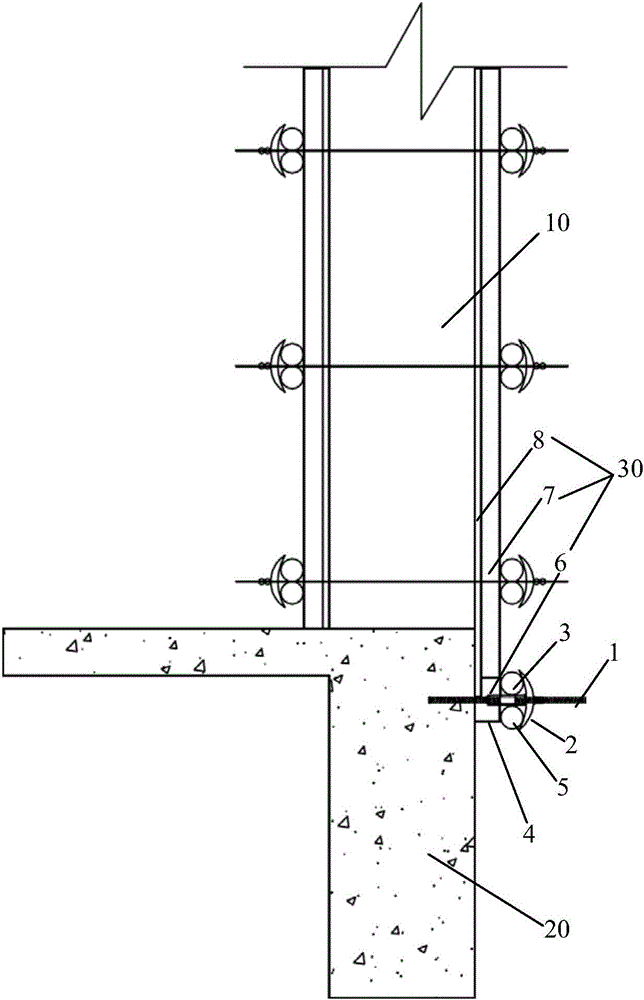

图2是图1所示的具体实施例使用时的主视示意图。

图3是图2的局部放大主视示意图。

(符号说明)

1承托构件；11安装部；12承托部；13第一部件；14第二部件；15螺纹部；16螺帽；17第一连接件；18第二连接件；19第二螺丝杆；2紧固构件；21山型卡；22螺母；3第一填充体；4垫块；5第二填充体；6木胶板；7方钢及木方；8封口木方；10待浇注剪力墙；20固定物；30剪力墙大模板。

具体实施方式

为了能够更清楚地理解本实用新型的技术内容，特举以下实施例详细说明。

请参见图1所示，本实用新型的剪力墙大模板承托与紧固双用构件包括承托构件1和紧固构件2，所述紧固构件2设置在所述承托构件1上，所述承托构件1具有安装部11和承托部12，所述安装部11用于将所述承托构件1安装至待浇注剪力墙10的下部的固定物20的侧面，所述承托部12位于所述安装部11和所述紧固构件2之间用于承托所述待浇注剪力墙10浇注用的剪力墙大模板30，所述紧固构件2用于沿水平方向将所述剪力墙大模板30紧固至所述的固定物20的侧面。

所述固定物20位于所述待浇注剪力墙10的下部，也就是说，所述待浇注剪力墙10将浇注在所述固定物20上，所述固定物20可以是例如上一次浇注的剪力墙或基体。

所述承托构件1可以具有任何合适的构成，较佳地，所述承托构件1包括第一部件13和第二部件14，所述第一部件13具有所述安装部11，所述第二部件14与所述第一部件13相连接，所述第一部件13、所述第一部件13和所述第二部件14的连接位置或者所述第二部件14具有所述承托部12，所述紧固构件2设置在所述第二部件14上。请参见图1所示，在本实用新型的一具体实施例中，所述第一部件13和所述第二部件14的连接位置具有所述承托部12。也就是说，使用时，剪力墙大模板30临时搁置在所述第一部件13和所述第二部件14的连接位置上。

所述第二部件14与所述第一部件13相连接可以是固定连接，甚至一体成型，也可以是可拆卸连接，请参见图1所示，在本实用新型的一具体实施例中，所述第二部件14与所述第一部件13可拆卸连接。

所述第二部件14与所述第一部件13可拆卸连接可以采用任何合适的结构，请参见图1所示，在本实用新型的一具体实施例中，所述第二部件14与所述第一部件13螺纹连接。

所述第二部件14与所述第一部件13螺纹连接可以采用任何合适的结构，请参见图1所示，在本实用新型的一具体实施例中，所述第一部件13设置有螺纹部15，所述第二部件14设置有螺孔(图中未示出)，所述第二部件14与所述第一部件13通过所述螺纹部15螺纹啮合在所述螺孔中实现螺纹连接。

所述第一部件13和所述第二部件14可以是任何合适的部件，请参见图1所示，在本实用新型的一具体实施例中，所述第一部件13是第一螺丝杆，所述第二部件14具有螺帽16，所述螺孔设置在所述螺帽16中。第一螺丝杆的直径可以为Φ14mm，长度可以为10cm，螺帽16的直径可以为Φ14mm。

所述紧固构件2设置在所述承托构件1上可以采用任何合适的结构，较佳地，所述紧固构件2水平可移动设置在所述承托构件1上。请参见图1所示，在本实用新型的一具体实施例中，在所述承托构件1包括第一部件13和第二部件14的情况下，所述紧固构件2水平可移动设置在所述第二部件14上。

所述紧固构件2水平可移动设置在所述承托构件1上可以采用任何合适的结构，较佳地，所述紧固构件2包括山型卡21和螺母22，所述山型卡21套设在所述承托构件1上，所述螺母22相对所述山型卡21远离所述承托部12并螺纹啮合在所述承托构件1上。请参见图1所示，在本实用新型的一具体实施例中，在所述承托构件1包括第一部件13和第二部件14的情况下，所述螺母22螺纹啮合在所述第二部件14上。螺母22可以是六角螺母，直径可以为Φ14mm，可以2个一起使用。

所述山型卡21可以具有任何合适的形状，请参见图1所示，在本实用新型的一具体实施例中，所述山型卡21为新月形。

在满足上述描述即具有所述螺帽16以及与所述螺母22螺纹啮合的基础上，所述第二部件14可以具有任何合适的构成，请参见图1所示，在本实用新型的一具体实施例中，所述第二部件14包括螺帽16、第一连接件17、第二连接件18和第二螺丝杆19，螺帽16分别通过所述第一连接件17和所述第二连接件18连接所述第二螺丝杆19。

所述第一连接件17和所述第二连接件18可以焊接所述第二螺丝杆19，双面焊缝长度为4cm。所述第一连接件17和所述第二连接件18可以为HPB300Φ8的钢筋。

为了加强对剪力墙大模板30的紧固程度，较佳地，所述剪力墙大模板承托与紧固双用构件还包括第一填充体3，所述第一填充体3设置在所述紧固构件2和所述承托部12之间用于抵靠所述剪力墙大模板30。请参见图1所示，在本实用新型的一具体实施例中，在所述紧固构件2包括山型卡21和螺母22的情况下，所述第一填充体3设置在所述山型卡21和所述承托部12之间。

所述第一填充体3可以是任何合适的部件，请参见图1所示，在本实用新型的一具体实施例中，所述第一填充体3是管件，例如钢管，规格可以是Φ48mm(直径)*3mm(长度)。

为了方便对剪力墙大模板30进行紧固，较佳地，所述剪力墙大模板承托与紧固双用构件还包括垫块4和第二填充体5，所述垫块4位于所述承托构件1下用于抵靠所述的固定物20的侧面，所述第二填充体5设置在所述紧固构件2和所述垫块4之间用于分别抵靠所述紧固构件2和所述垫块4。请参见图1所示，在本实用新型的一具体实施例中，在所述紧固构件2包括山型卡21和螺母22的情况下，所述第二填充体5设置在所述山型卡21和所述垫块4之间。

所述垫块4和所述第二填充体5可以是任何合适的部件，请参见图1所示，在本实用新型的一具体实施例中，所述垫块4可以是方块，例如是木方，截面尺寸可以是40mm(宽度)*90mm(长度)；所述第二填充体5是管件，例如钢管，规格可以是Φ48mm(直径)*3mm(长度)。

本实用新型使用时，如图2和图3所示，可以沿待浇注剪力墙10墙体长度方向每间隔为0.915m进行设置，将承托构件1的安装部11，也就是第一部件13的安装部11在浇注所述固定物20时预埋在其中，然后将第二部件14拧在第一部件13上，然后剪力墙大模板30吊至承托构件1上再进行加固。剪力墙大模板30通常包括木胶板8、方钢及木方7和封口木方6，木胶板8的尺寸可以为15mm(厚度)，方钢及木方7可以包括截面尺寸40mm(长度)*40mm(宽度)*3mm(壁厚)方钢和40mm(宽度)*90mm(长度)木方，封口木方6为大模板底部，截面尺寸为40mm(宽度)*90mm(长度)的封口木方。然后将垫块4和第二填充体5置于固定物20和山型卡21之间，将第一填充体3置于剪力墙大模板30和山型卡21之间，旋动螺母22将山型卡21朝向固定物20移动，从而将剪力墙大模板30紧固至固定物20。

采用本实用新型，剪力墙大模板在安装前可以落在本实用新型的剪力墙大模板承托与紧固双用构件上，在剪力墙大模板全部吊装完成后，再对剪力墙大模板底部进行加固，对外墙模板根部的主龙骨再进行加固处理保证墙根部位无缝隙和偏位，施工简单，操作方便，有效解决了现有施工技术中存在的施工难题，且可周转使用，轻便快捷。

需要说明的是，虽然前文一直说的是剪力墙大模板承托与紧固双用构件，但是显然，本实用新型适于承托与紧固一切模板，不管是大模板还是小模板均可使用本实用新型。

综上，本实用新型的剪力墙大模板承托与紧固双用构件能够在剪力墙大模板吊装过程中临时搁置剪力墙大模板，从而使得剪力墙大模板支设简单，减小施工难度，提高工作效率，能够对剪力墙墙根进行加固，使得成形的剪力墙质量较好，且设计巧妙，结构简洁，成本低，适于大规模推广应用。

由此可见，本实用新型的目的已经完整并有效的予以实现。本实用新型的功能及结构原理已在实施例中予以展示和说明，在不背离所述原理下，实施方式可作任意修改。所以，本实用新型包括了基于权利要求精神及权利要求范围的所有变形实施方式。
