一种单管塔的制作方法

本发明涉及单管塔领域，尤其涉及一种搭建方便的单管塔。

背景技术：

目前，在电力、通信、广播、电视信号等领域广泛采用单管塔来进行无线信号传输，在架设单管塔时，需要在塔身下方建筑基座，将单管塔固定在基座上。现有技术中，大型单管塔的塔基一般为通过混凝土浇筑，塔基需要满足抗倾覆的要求，因此通过塔基需要有较大的体积以具有足够的配重来实现抗倾覆。在塔基搭建时需要挖大型基坑，塔基的搭建施工不便，施工周期长。

技术实现要素：

为了解决上述问题，本发明的目的在于提供一种施工方便、结构稳固的单管塔。

为了实现上述的目的，本发明采用了以下的技术方案：

一种单管塔，包括塔基和塔体，所述塔基包括钢管桩，钢管桩的直径在0.9米～1.5米之间，钢管桩的长度在9米～11米之间；钢管桩上端焊接有封板，钢管桩与封板之设有支撑板A，封板13上焊接有套筒，所述套筒的筒径在60-80cm之间，封板与套筒之间均匀设有支撑板B；所述塔体自下而上包括通过套管连接的第一塔杆、第二塔杆、第三塔杆、第四塔杆和第五塔杆；所述第五塔杆上设有用于通信的付抱杆，付抱杆分两层上下设置，且在第五塔杆上开设有与塔基上的穿线孔连通的馈线孔；第五塔杆的顶部设有避雷针；所述塔体不超过35m，构成所述塔体的所述塔杆均为管径在40-80cm的圆管，所述的第一塔杆、第二塔杆、第三塔杆、第四塔杆和第五塔杆的长度之比为7：8:8:8:7，所述第一塔杆的下端套接在套筒中，设置在套筒侧壁的多个均匀分布的套接螺 母锁紧塔体。

上述结构的单管塔，在搭建塔基时不需要挖深基坑，可通过压桩机将钢管桩直接压入地下，施工方便，施工周期短；并且按钢管桩的直径限制在0.9米～1.5米之间，将钢管桩的长度限制在9米～11米之间，可保证塔基具有足够的抗倾覆能力；塔体与塔基之间通过套筒连接并通过套接螺母锁紧，连接可靠，塔体上端抖动小。

附图说明

图1为本实用新型中塔基的结构示意图。

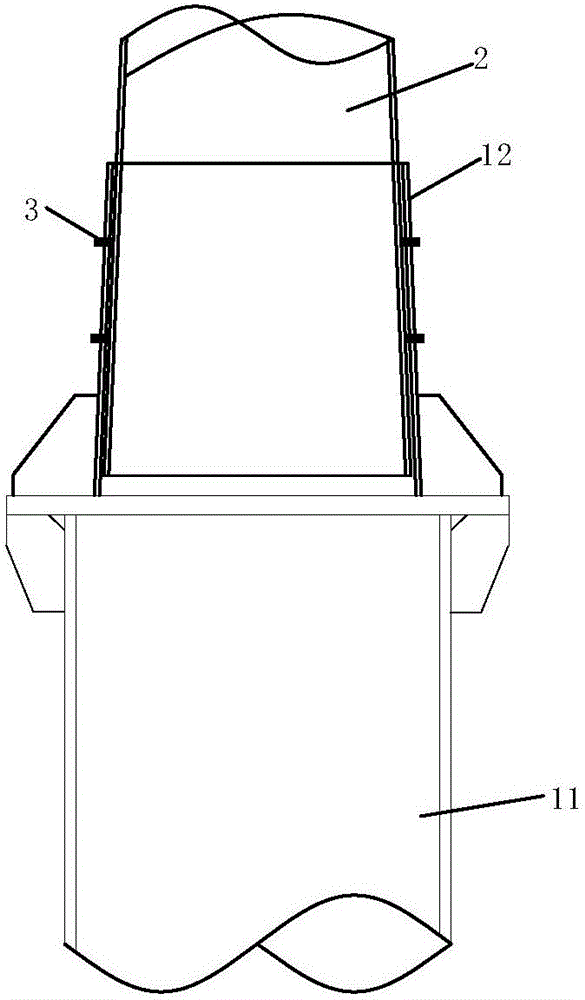

图2为本实用新型塔基和塔体连接处结构示意图。

图3为本实用新型中塔体的结构示意图。

具体实施方式

下面结合附图对本专利的优选实施方案作进一步详细的说明。

如图1-3所示的一种单管塔，包括塔基1和塔体2。如图1所示，塔基1包括钢管桩11，钢管桩11的直径在0.9米～1.5米之间，钢管桩11的长度在9米～11米之间。钢管桩11上端焊接有封板13，钢管桩11与封板13之设有支撑板A15，封板13上焊接有套筒12，所述套筒12的筒径在60-80cm之间，封板13与套筒12之间均匀设有支撑板B14。设置支撑板A15和支撑板B14用于保证塔基1与塔体2连接处的强度.

如图3所示，塔体2长度不超过35m，塔体2自下而上包括通过套管连接的第一塔杆21、第二塔杆22、第三塔杆23、第四塔杆24和第五塔杆25。构成所述塔体2的所述塔杆均为管径在40-80cm的圆管，所述的第一塔杆21、第二塔杆22、第三塔杆23、第四塔杆24和第五塔杆25的长度之比为7：8:8:8:7。第五塔杆25上设有用于通信的付抱杆4，付抱杆4分两层上下设置，且在第五塔杆25上开设 有与塔基上的穿线孔1131连通的馈线孔251。第五塔杆25的顶部设有避雷针5。

如图2所示，塔体2的下端直接套接在塔基11顶端的套筒12中，套筒12侧壁上设有多个套接螺母3，套接螺母3用于锁紧塔体1防止其晃动。

本实用新型在安装塔基1时，只需要挖浅基坑4用于塔基1的上端埋入，由于钢管桩11的径向尺寸较小，下部的钢管桩11可直接通过压桩机压入地下，并且，钢管桩11的径向长度和尺寸的设置可保证塔基1具有足够的抗倾覆性。塔基1安装完成后，塔体2套入套筒12中，然后用套接螺母3锁紧，塔体2固定完成后，往基坑4内填充混凝土5，并对塔体2底部与塔基的连接处采用混凝土5包封。

上述单管塔，塔基1的搭建施工方便，施工周期短，并且塔体2连接牢固，塔体2上端抖动较小。
