一种钢板网承重杆的制作方法

本实用新型涉及建筑用脚手架防护网的安装领域，更具体地说，涉及一种钢板网承重杆。

背景技术：

脚手架是建筑施工、装饰工程和维修工程中常用的一种施工装备，主要用来提供人行通道和少量堆放物料及安全防护使用。脚手架的外立面防护是建筑施工中立面防护的主要组成部分。目前，建筑施工用脚手架的外立面防护主要分为两种：第一种是使用化纤的密目安全网，使用铅丝将密目安全网和连接杆进行绑接处理，但是化纤安全网质地柔软，强度不够，抗冲击能力差，实际使用中无法对施工时不慎掉落的物体甚至施工人员起到阻挡作用，安全系数低；第二种是使用钢板网，用铅丝将钢板网和连接杆进行绑接处理，但铅丝长时间暴漏容易生锈致使安全网脱落，存在较大的安全隐患。

中国专利申请号ZL201510051914.5，申请公告日为2015年5月6日，发明名称为：一种安全防护网和脚手架连接用锁紧式卡扣。该申请案涉及一种安全防护网和脚手架连接用锁紧式卡扣，包括卡扣本体，卡扣本体包括第一卡腿和第二卡腿以及用于连接第一卡腿和第二卡腿的连接块，第一卡腿、第二卡腿和连接块均与脚手架管外表面紧密贴合，卡扣本体连接有用于将脚手架管封闭在第一卡腿和第二卡腿之间的锁紧件，锁紧件的一端与第一卡腿相挂接，锁紧件的另一端与第二卡腿相铰接或相挂接，连接块与安全防护网相连接。钢板网通过锁紧式卡扣与连接杆进行连接，但该卡扣与钢板网的卡接面积小，而钢板网自重比较重，连接不可靠，容易发生脱落危险，安全系数低。

技术实现要素：

1.实用新型要解决的技术问题

本实用新型的目的在于克服现有的脚手架防护网安装方式存在的上述不足，提供一种钢板网承重杆。采用本实用新型的技术方案，采用托台承受钢板网的质量，结构简单、使用可靠、安全系数高、通用性强、便于运输；并且，便于钢板网的安装和拆卸，提高了劳动效率。

2.技术方案

为达到上述目的，本实用新型提供的技术方案为：

本实用新型的一种钢板网承重杆，包括连接杆和托台，连接杆的一端能够通过十字扣与脚手架外立杆固定连接，连接杆另一端与托台固定，且托台垂直于脚手架外立杆，托台上还设有可供销片插入以固定钢板网的销孔。

更进一步地，所述的连接杆与托台固定的一端设有可供托台插入的开口槽，连接杆与托台焊接固定。

更进一步地，所述的托台上还设有用于悬挂连接销片的预留孔。

更进一步地，该承重杆总体长度为330mm，宽度为60mm，高为48mm。

3.有益效果

采用本实用新型提供的技术方案，与已有的公知技术相比，具有如下有益效果：

(1)本实用新型的一种钢板网承重杆，其托台与网片卡托插接配合，进而在网片卡托的卡槽内安装钢板网，有效固定和支撑钢板网，卡接可靠，安全系数高；能够通过十字扣将该十字扣式钢板网承重杆连接脚手架立杆，通用性强，便于运输，并且便于钢板网的安装和拆卸，提高了劳动效率；

(2)本实用新型的一种钢板网承重杆，其总体长度为330mm，宽度为60mm，高为48mm，可以有效避免与脚手架外立面外侧剪刀撑的冲突，使用更加方便。

附图说明

图1为本实用新型的一种钢板网承重杆的结构示意图；

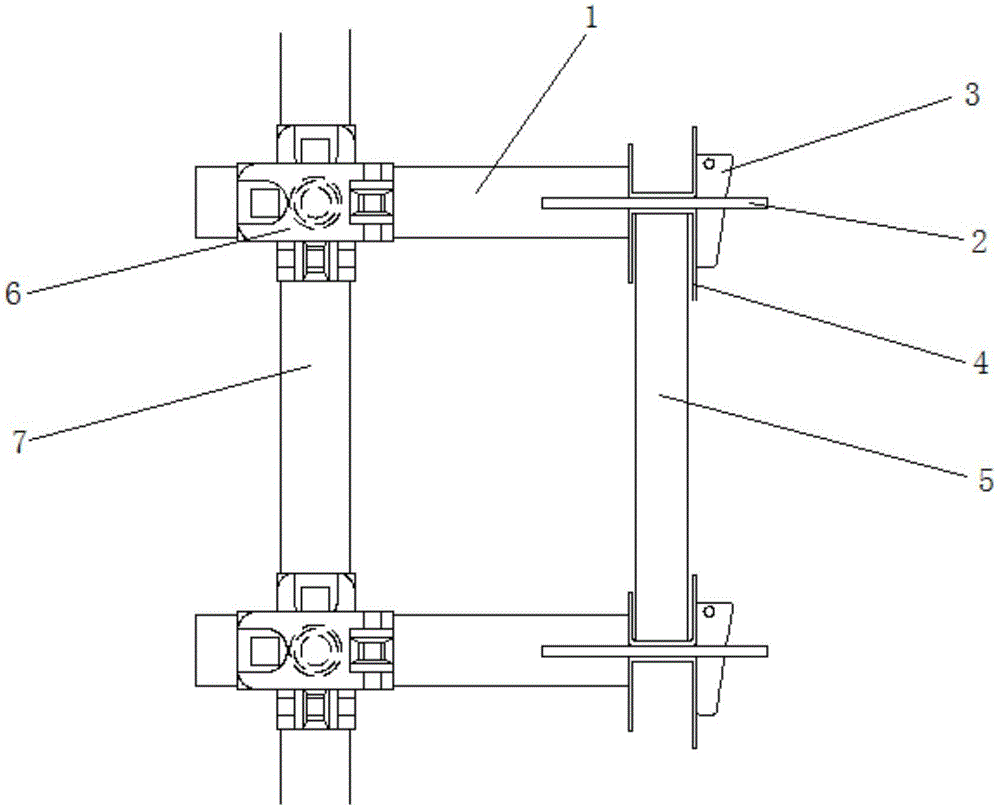

图2为本实用新型的一种钢板网承重杆的使用状态示意图。

示意图中的标号说明：

1、连接杆；2、托台；21、销孔；22、预留孔；3、销片；4、网片卡托；5、钢板网；6、十字扣；7、脚手架外立杆。

具体实施方式

为进一步了解本实用新型的内容，结合附图和实施例对本实用新型作详细描述。

实施例

结合图1和图2所示，本实施例的一种钢板网承重杆，包括连接杆1和托台2，连接杆1采用250mm长的的钢管，连接杆1的一端能够通过十字扣6与脚手架外立杆7固定，连接杆1的另一端设有可供托台2插入的开口槽，托台2采用130mm×60mm×6mm的钢板，并在长度方向上插入开口槽，托台2和连接杆1通过焊接固定，且托台2垂直于脚手架外立杆7。托台2可供设有插槽的网片卡托4插入配合，该托台2上设有供销片3插入的销孔21，且托台2和销片3上均设有预留孔22，以便于绳索通过预留孔22将销片3连接在托台2上，防止销片3掉落。本实施例的一种钢板网承重杆总体长度为330mm，宽度为60mm，高为48mm，其设计尺寸可以有效避免与脚手架外立面外侧剪刀撑的冲突，使用更加方便。

参见图2所示，本实施例的一种钢板网承重杆，安装时，用十字扣5将连接杆1扣紧脚手架外立杆6，需要注意的是，安装方向要保证托台2垂直于脚手架外立杆7，再将设有插槽的网片卡托4与托台2插接配合，然后把销片3插入销孔21，以固定网片卡托4的位置，安全方便，最后把钢板网5卡接在网片卡托4的卡槽内；拆卸时则与安装顺序相反。本实施例的一种钢板网承重杆结构简单，便于安装和拆卸，使用安全可靠，且通用性强。

以上示意性地对本实用新型及其实施方式进行了描述，该描述没有限制性，附图中所示的也只是本实用新型的实施方式之一，实际的结构并不局限于此。所以，如果本领域的普通技术人员受其启示，在不脱离本实用新型创造宗旨的情况下，不经创造性地设计出与该技术方案相似的结构方式及实施例，均应属于本实用新型的保护范围。
