一种实用新型临边防护栏杆的制作方法

本实用新型涉及一种防护栏杆，具体为一种实用新型临边防护栏杆。

背景技术：

随着建筑行业的快速发展，工程施工中常采用的新技术、新工艺也越来越多样化，其中也有很多常规做法，如：常见的实用新型临边防护栏杆都是采用钢管扣件搭设，该方法在施工中耗费大量劳动力，而现今建筑市场劳动力成本逐年提升，在部分城市已经出现劳动力短缺的情况，减少劳动力投入，增强机械配合施工，是当今建筑施工的主题，在实用新型临边防护栏杆的搭设中同样亟需一种易于加工制作、便于拆装的栏杆形式。

技术实现要素：

本实用新型提供一种实用新型临边防护栏杆，可以有效解决实际应用中常见的实用新型临边防护栏杆需要耗费大量劳动力和结构较复杂安装成本较高的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种实用新型临边防护栏杆，包括本体，所述本体由T型立柱、U型弯管和横杆组成，所述横杆的两端分别套在所述U型弯管和所述T型立柱上，所述T型立柱的中部和顶部的两侧与所述U型弯管的尾部均设有短钢管，所述U型弯管通过木楔与固定结构卡紧。

作为本实用新型的一种优选技术方案，所述横杆的两端均设有螺丝帽，所述短钢管的一侧设有螺丝孔，所述螺丝帽与所述螺丝孔相连。

作为本实用新型的一种优选技术方案，所述短钢管的直径小于所述横杆的直径。

本实用新型所达到的有益效果是：该种实用新型临边防护栏杆，通过T型立柱、U型弯管和横杆之间简单的组合安装，结构简单，易于加工制作，现场拆装方便，可多次周转使用的栏杆，可以提高使用效益，减少劳动力投入，降低劳动强度及施工成本。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

图1是本实用新型一种实用新型临边防护栏杆的结构示意图；

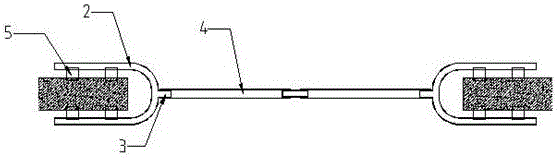

图2是本实用新型一种实用新型临边防护栏杆的俯视图之一；

图3是本实用新型一种实用新型临边防护栏杆的俯视图之二；

图4是本实用新型U型弯管的结构示意图之一；

图5是本实用新型U型弯管的结构示意图之二；

图中：1、T型立柱；2、U型弯管；3、短钢管；4、横杆；5、木楔。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：如图1-5所示，本实用新型一种实用新型临边防护栏杆，包括本体，本体由T型立柱1、U型弯管2和横杆4组成，横杆4的两端分别套在U型弯管2和T型立柱1上，T型立柱1的中部和顶部的两侧与U型弯管2的尾部均设有短钢管3，U型弯管2通过木楔5与固定结构卡紧。

横杆4的两端均设有螺丝帽，短钢管3的一侧设有螺丝孔，螺丝帽与螺丝孔相连。

短钢管3的直径小于横杆4的直径，让短钢管3能够套入横杆4内，增加栏杆的稳定性。

具体的，先将横杆4一端与一个U型弯管2采用螺丝紧固在一起，然后采用膨胀螺栓固定T型立柱1与固定结构板面上，再将与U型弯管2紧固在一起的横杆4的另一端用螺丝紧固在T型立柱1上，依次完成其他几处横杆4的安装，最后采用木楔5将U型弯管2与固定结构卡紧。

该种实用新型临边防护栏杆，通过T型立柱1、U型弯管2和横杆4之间简单的组合安装，结构简单，易于加工制作，现场拆装方便，可多次周转使用的栏杆，可以提高使用效益，减少劳动力投入，降低劳动强度及施工成本。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
