一种门槛保护装置的制作方法

本实用新型涉及室内装修技术领域，更具体地说，涉及一种门槛保护装置。

背景技术：

房地产行业蓬勃发展，越来越多的人选择买房作为居所或者一种投资的手段，人们买房之后往往还需要进行一定的装修或者维护工作，以便后续的入住、租出或者售卖等。

室内装饰装修工程是一项在户内施工的多工种及多工序的项目，房屋的装修或者维护涉及到施工人员以及各类施工器材和设备的频繁出入，因此入户门的门槛会受到一定程度的损坏，而入户门基本为成品直接安装，如果入户门的门槛损坏较为严重的话则无法修复，需要整体拆换新的入户门产品，否则当业主因入户门门槛损坏而不满意时，就无法成功交房完成交易，对房地产商以及施工单位来说都是不小的损失。

综上所述，如何有效地解决室内装修时入户门门槛易损坏的问题，是目前本领域技术人员急需解决的问题。

技术实现要素：

有鉴于此，本实用新型的目的在于提供一种门槛保护装置，该门槛保护装置的结构设计可以有效地解决室内装修时入户门门槛易损坏的问题。

为了达到上述目的，本实用新型提供如下技术方案：

一种门槛保护装置，包括位于门槛上方依次拼接的第一斜板、平板和第二斜板，第一斜板和第二斜板与水平方向分别夹有第一斜角和第二斜角，第一斜板和第二斜板的外侧边与地面接触配合。

优选地，上述门槛保护装置中，第一斜板和第二斜板的尺寸相同，第一斜角和第二斜角的角度值相同。

优选地，上述门槛保护装置中，平板与第一斜板和第二斜板的尺寸相同。

优选地，上述门槛保护装置中，第一斜板、第二斜板和平板具体为竹胶板。

优选地，上述门槛保护装置中，第一斜板和第二斜板与平板采用铁钉固定连接。

优选地，上述门槛保护装置中，第一斜板和第二斜板与平板的连接处均固接有加固方木。

优选地，上述门槛保护装置中，第一斜板和第二斜板的下方与地面之间设置有用于支撑第一斜板和第二斜板的填料。

一种门槛保护装置，包括位于门槛上方依次拼接的第一斜板、平板和第二斜板，第一斜板和第二斜板与水平方向分别夹有第一斜角和第二斜角，第一斜板和第二斜板的外侧边与地面接触配合。应用本实用新型提供的门槛保护装置时，通过三部分板状结构全覆盖入户门的门槛部分，当施工人员以及他们所操作的施工器材或者设备出入入户门时，则可以从该门槛保护装置上表面通过，而不与门槛部分接触，避免了对门槛造成损坏，也就避免了整体更换入户门，延长了入户门的使用寿命，节约了装修项目的后期维护费用和项目整体的成本。而第一斜板和第二斜板与水平方向分别夹有第一斜角和第二斜角，一定的斜度可以方便工具车辆等设备的出入，避免了门槛与地面过大的高度差使得设备进出难度增加。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

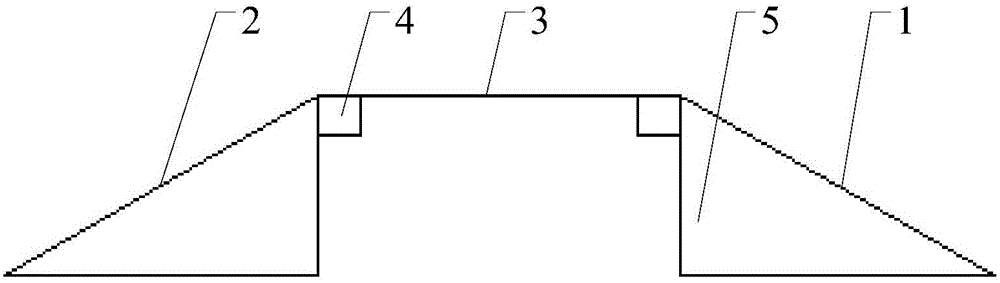

图1为本实用新型实施例提供的门槛保护装置的主视结构示意图；

图2为本实用新型实施例提供的门槛保护装置的左视结构示意图。

附图中标记如下：

第一斜板1、第二斜板2、平板3、加固方木4、填料5。

具体实施方式

本实用新型实施例公开了一种门槛保护装置，以避免入户门门槛的损坏，方便施工人员和工具车等设备的出入。

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1和图2，图1为本实用新型实施例提供的门槛保护装置的主视结构示意图，图2为本实用新型实施例提供的门槛保护装置的左视结构示意图。

本实用新型的实施例提供了一种门槛保护装置，包括位于门槛上方依次拼接的第一斜板1、平板3和第二斜板2，平板3可以优选大致水平，第一斜板1和第二斜板2与水平方向分别夹有第一斜角和第二斜角，第一斜板1和第二斜板2偏离水平方向向斜下方延伸，第一斜板1和第二斜板2的外侧边与地面接触配合，第一斜板1和第二斜板2的外侧边可以优选设置防滑结构使得该装置可以稳定放置。

应用上述实施例提供的门槛保护装置时，通过三部分板状结构全覆盖入户门的门槛部分，当施工人员以及他们所操作的施工器材或者设备出入入户门时，则可以从该门槛保护装置上表面通过，而不与门槛部分接触，避免了对门槛造成损坏，也就避免了整体更换入户门，延长了入户门的使用寿命，节约了装修项目的后期维护费用和项目整体的成本。而第一斜板1和第二斜板2与水平方向分别夹有第一斜角和第二斜角，一定的斜度可以方便工具车辆等设备的出入，避免了门槛与地面过大的高度差使得设备进出难度增加。

为了优化上述实施例中第一斜板1和第二斜板2的使用效果，第一斜板1和第二斜板2的尺寸相同，第一斜角和第二斜角的角度值相同。本实施例在具体实施过程中，优选第一斜板1和第二斜板2的尺寸相同且第一斜角和第二斜角的角度值相同，使得该装置在门槛两侧的部分为对称设置，一方面方便施工人员对工具车的操作，不会因为两侧部分不对称而用力不均使得工具车脱手造成危险，另一方面，两侧对称设置还方便了该装置的生产与加工，节约了第一斜板1和第二斜板2的设计与加工成本。第一斜角和第二斜角的角度值可以优选为30度，采用上述角度值可以使得施工人员对工具车的推动较为方便省力，当然也可以采用其他角度值以适应不同的工作环境，在此不再赘述。

为了优化上述实施例中平板3的使用效果，平板3与第一斜板1和第二斜板2的尺寸相同。优选平板3与第一斜板1和第二斜板2的尺寸相同，则可以采用同一种加工模具或者同一种加工方式加工三部分板状结构，节约了整个装置的设计与加工成本，使得该技术方案易于实施。在一个具体的实施方式中，第一斜板1、第二斜板2和平板3的尺寸可以优选长840毫米、宽200毫米和厚度15毫米，该尺寸规格与大多数入户门门槛的尺寸相匹配，因此是一个优选的方案。当然，还可以根据具体实施时的工况灵活选择其他尺寸，在此不做具体限定。

为了优化上述实施例中第一斜板1、第二斜板2和平板3的使用效果，第一斜板1、第二斜板2和平板3具体为竹胶板。优选采用竹胶板作为第一斜板1、第二斜板2和平板3，实现了就地取材以及废料利用的目的，成本较低且方便加工。然还也可以选用其他类型的第一斜板1、第二斜板2和平板3，只要可以承受一定的重量并且起到保护门槛的效果均可，都属于本实用新型的保护范围。

为了进一步优化上述实施例中第一斜板1、第二斜板2和平板3的使用效果，第一斜板1和第二斜板2与平板3采用铁钉固定连接。第一斜板1和第二斜板2可以优选与平板3固定连接，使得整个装置在使用过程中更加牢固，采用铁钉则固定方便且成本较低，铁钉可以优选为M1.2x16毫米规格，较为常用且一旦损坏可以及时更换相应标准件。可以理解的是，铁钉的规格与数目均可以自由选择，不脱出本实用新型的保护范围。

上述实施例中值得一提的是，第一斜板1和第二斜板2与平板3也可以采用转动连接，在该装置生产完成后可以拿到施工现场进行调试，改变第一斜角和第二斜角的角度值，以扩大该装置的适用范围，提高该装置的易用性。

为了更进一步优化上述实施例中第一斜板1、第二斜板2和平板3的使用效果，第一斜板1和第二斜板2与平板3的连接处均固接有加固方木4。采用加固方木4对各部分的连接处进行加固，以免使用时板状结构之间的连接不够牢靠而脱开，进一步提高了该装置的稳定性和牢固性。

本实用新型的另一个实施例中，第一斜板1和第二斜板2的下方与地面之间设置有用于支撑第一斜板1和第二斜板2的填料5。当工具车所载运的装修材料很重时，单纯依靠板状结构承受其重量可能不足够，因此第一斜板1和第二斜板2的下方与地面之间优选设置有填料5，填料5可以对第一斜板1和第二斜板2起到很好的支撑作用，放置工具车载重过大时该装置垮塌。

本说明书中各个实施例采用递进的方式描述，每个实施例重点说明的都是与其他实施例的不同之处，各个实施例之间相同相似部分互相参见即可。

还需要说明的是，在本说明书中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
