一种划线用放线器的制作方法

本实用新型属于建筑施工领域，具体涉及一种划线用放线器。

背景技术：

在建筑施工的时候，需要在施工地面上设置方形柱，在设置方形柱的时候，需要预先在地面划出方形柱安放的位置的边线，在设置边线的时候，需要先确定一边，然后与这条边线相垂直划出其他三条边线，在划线的时候，还需要准确的确定边线的长度，目前在划线的时候方法比较繁琐，没有专门的工具，划线的效率不高。

技术实现要素：

本实用新型提出一种划线用放线器，该放线器结构简单，能够快捷方便的划出所需要的边线。

本实用新型的技术方案是这样实现的：一种划线用放线器，包括设置有刻度的横尺，所述横尺右部设置有可拆卸的且与其相垂直的竖尺，所述横尺右部还连接有可拆卸的扩展横尺部，所示扩展横尺部也设置有刻度，所述竖尺下部也连接有可拆卸的扩展竖尺部，所示扩展竖尺部也设置有刻度，所述扩展横尺部的右部和扩展竖尺部的下部可以互相连接固定。

进一步的，所述横尺右部设置有两个螺钉孔，所述竖尺通过两个螺钉紧固连接在横尺上。

进一步的，所述扩展横尺部的右部和所述扩展竖尺部的下部均设置有两个螺钉孔。

进一步的，所述横尺右部的两侧设置有定位块，所述横尺右部在两定位块之间设置有定位孔，所述扩展横尺通过定位块和定位孔固定在横尺上；所述竖 尺下部的两侧也设置有定位块，所述竖尺下部在两定位块之间也设置有定位孔，所述扩展竖尺通过定位块和定位孔固定在竖尺上。

本实用新型的有益效果如下：该放线器结构简单，能够快捷方便的划出所需要的边线。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

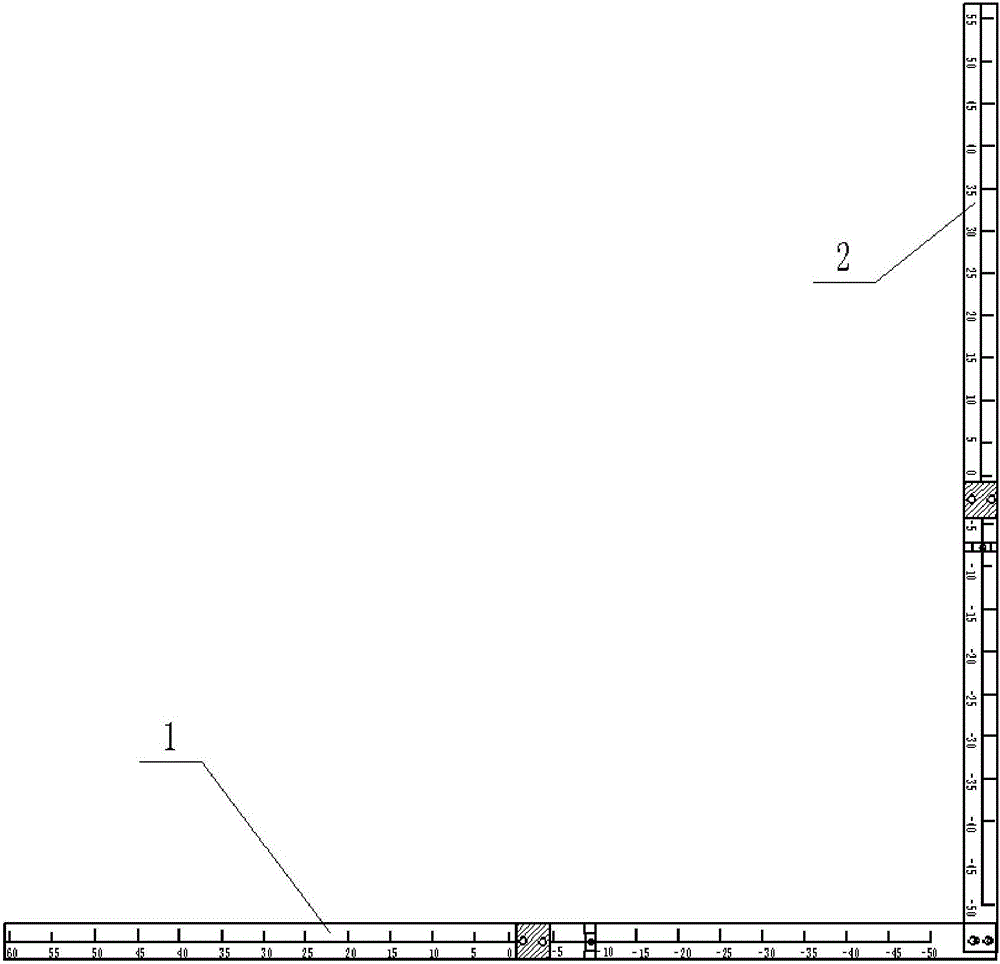

图1为本实用新型的横尺和竖尺相互连接时的结构示意图；

图2为本实用新型的拓展横尺部和拓展竖尺部相互连接时的结构示意图。

图中：1、横尺；2、竖尺；3、扩展横尺部；4、扩展竖尺部；5、螺钉孔；6、定位块；7、定位孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

参见图1所示的一种划线用放线器，包括设置有刻度的横尺1，所述横尺1右部设置有可拆卸的且与其相垂直的竖尺2，所述横尺1右部还连接有可拆卸的扩展横尺部3，所示扩展横尺部3也设置有刻度，所述竖尺2下部也连接有可拆卸的扩展竖尺部4，所示扩展竖尺部4也设置有刻度，所述扩展横尺部3的右部和扩展竖尺部4的下部可以互相连接固定。

本实用新型在使用的时候过程如下，先在施工地面通过横尺进行划线，由于横尺1上设置有刻度，所以能够准确的知道划线的长度，当沿着横尺划线完成以后，可以再次沿着竖尺进行划线，随后再将该放线器旋转90度，进行另两 个方向的划线，最后四条线形成矩形，然后再将方形柱放置在矩形中。为了使得该划线器使用范围更广，在横尺上还可以连接扩展横尺部3，在竖尺上连接扩展竖尺部4，当连接扩展横尺部3和扩展竖尺部4以后，能够划线的长度更长。当然，在平时使用的时候，扩展横尺部3和扩展竖尺部4可以无需连接，在需要的时候才进行连接即可。

进一步的，所述横尺右部设置有两个螺钉孔5，所述竖尺通过两个螺钉紧固连接在横尺上。通过两个螺钉孔5将竖尺连接在横尺上，所以竖尺不会发生转动，连接定位更加牢固。

进一步的，所述扩展横尺部3的右部和所述扩展竖尺部4的下部均设置有两个螺钉孔5。也就是说，如果连接了扩展横尺部3和扩展竖尺部4，在划线的时候，将扩展竖尺部4的下部连接到扩展横尺部3的右部。

进一步的，所述横尺右部的两侧设置有定位块6，所述横尺右部在两定位块6之间设置有定位孔7，所述扩展横尺通过定位块6和定位孔7固定在横尺上；所述竖尺下部的两侧也设置有定位块6，所述竖尺下部在两定位块6之间也设置有定位孔7，所述扩展竖尺通过定位块6和定位孔7固定在竖尺上。为了防止扩展横尺部3在扩展横尺上发生转动，所以在横尺右部设置有两个定位块6，并通过定位孔7连接扩展横尺，防止其发生转动，同理，在为了防止扩展竖尺部4在扩展竖尺上发生转动，所以在竖尺右部设置有两个定位块6，并通过定位孔7连接扩展竖尺，防止其发生转动。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
