一种悬挑槽钢预埋环及制作该预埋环的设备的制作方法

本实用新型涉及一种建筑施工用辅助设备，尤其涉及的是一种悬挑槽钢预埋环及制作该预埋环的设备。

背景技术：

高层建筑因施工需要，外架常采用悬挑式脚手架，悬挑式脚手架是指架体结构卸荷在附着于建筑结构的刚性悬挑梁(架)上的脚手架，用于建筑施工中的主体或装修工程的作业及其安全防护需要，每段搭设高度不得大于24m。悬挑架依附的建筑结构应是钢筋混凝土结构或钢结构，不得依附在砖混结构或石结构上。悬挑架的支承结构应为型钢制作的悬挑梁或悬挑桁架等，不得采用钢管；其节点应螺栓联结或焊接，不得采用扣件连接。与建筑结构的固定方式应经设计计算确定。适应范围于钢筋混凝土结构、钢结构高层或超高层，建筑施工中的主体或装修工程的作业及其安全防护需要。

按照施工规范，规定悬挑式脚手架的型钢末端的锚固环，其间距不得小于200mm，否则锚固环就不能起到很好的约束作用。如何将锚固环的间距准确控制，是比较难解决的问题。

技术实现要素：

本实用新型的目的在于克服现有技术的不足，提供了一种悬挑槽钢预埋环及制作该预埋环的设备，能够准确的控制尺寸。

本实用新型是通过以下技术方案实现的，本实用新型的一种悬挑槽钢预埋环，包括至少两个锚固环和两个连接杆，所述锚固环平行设置，所述锚固环为一端具有开口，另一端封闭，所述锚固环的开口端悬空，所述两个连接杆分别平行固定在锚固环的封闭端。

一种制作所述悬挑槽钢预埋环的设备，所述设备包括底座、至少两个支柱和定位件；所述支柱的一端连接在底座上，另一端连接在对应的定位件上，所述定位件所在平面与底座所在平面相平行，所述定位件上设有两对平行的定位块，每对定位块上至少有两个定位杆，两对定位块上的定位杆一一对应，同一定位块上的两个定位杆的间距与两个锚固环的设定间距相匹配，所述定位件的宽度与锚固环的开口宽度相匹配。

作为本实用新型的优选方式之一，所述底座为槽钢。结构简单选材容易。

作为本实用新型的优选方式之一，所述支柱为U型钢，所述U型钢的开口向下，所述U型钢的开口端连接在底座上，所述U型钢的封闭端与定位件相连。选用锚固环做支柱，结构简单，选材方便。

作为本实用新型的优选方式之一，所述定位件为钢板。

作为本实用新型的优选方式之一，所述定位件为两个平行的定位钢条。

作为本实用新型的优选方式之一，所述每个定位钢条上具有一对定位块。

作为本实用新型的优选方式之一，所述每对定位块上的定位杆为具有卡槽的杆件。用于卡持预埋环上的连接杆。

作为本实用新型的优选方式之一，所述定位杆包括两个V型设置的杆件。

作为本实用新型的优选方式之一，所述杆件为钢筋。

本实用新型相比现有技术具有以下优点：本实用新型可以有效对悬挑式脚手架型钢锚固环的尺寸进行控制，方便快捷，可周转使用。能够快捷的制作出预埋环，简单方便。

附图说明

图1是本实用新型的预埋环的结构示意图；

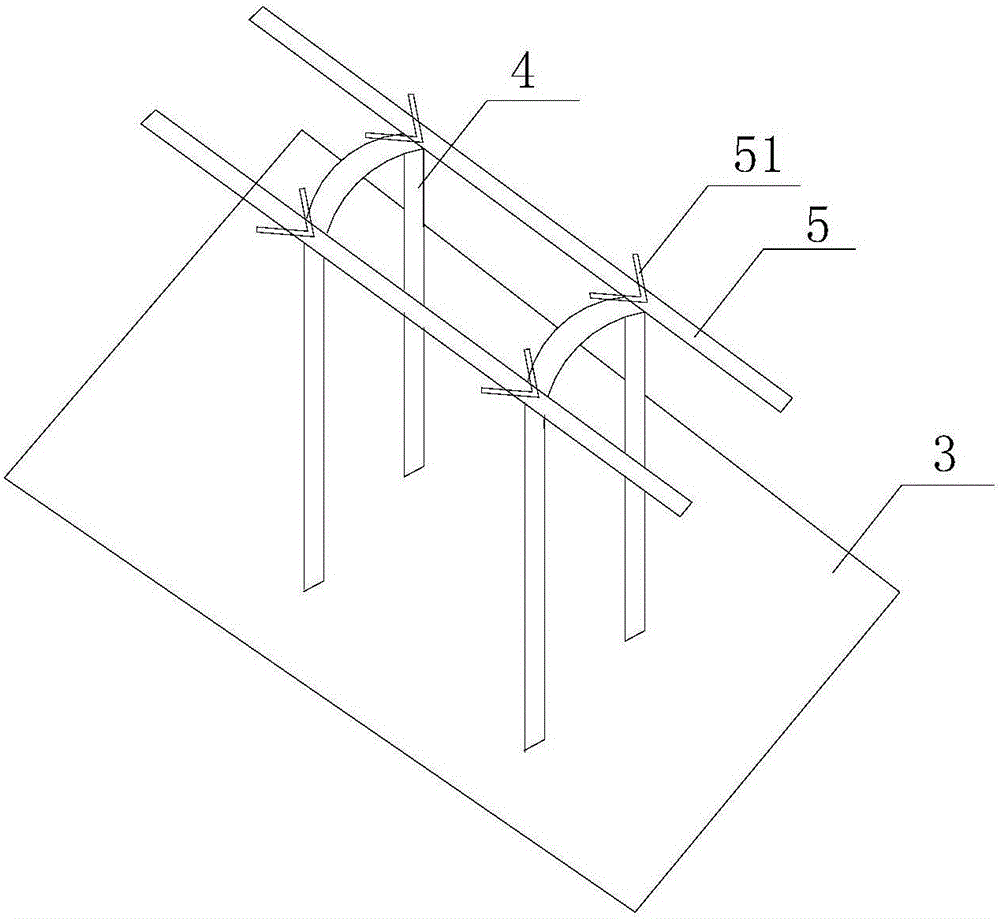

图2是制作设备的结构示意图。

具体实施方式

下面对本实用新型的实施例作详细说明，本实施例在以本实用新型技术方案为前提下进行实施，给出了详细的实施方式和具体的操作过程，但本实用新型的保护范围不限于下述的实施例。

如图1所示，本实施例的预埋环，包括两个锚固环1和两个连接杆2，所述锚固环1平行设置，所述锚固环1为一端具有开口，另一端封闭，所述锚固环1的开口端悬空，所述两个连接杆2分别平行焊接在锚固环1的封闭端。本实施例的连接杆2为钢筋。两个锚固环1的间距为200mm。

如图2所示，本实施例的一种制作悬挑槽钢预埋环的设备，包括底座3、两个支柱4和两个定位件5；本实施例的支柱4为U型钢，所述U型钢的开口向下，所述U型钢的开口端连接在底座3上，所述U型钢的封闭端焊接在定位件5上，本实施例的定位件5为定位钢条，两个定位件5所在平面与底座3所在平面相平行，所述定位件5上设有两对平行的定位块，每对定位块上有两个定位杆51，两对定位块上的定位杆51一一对应，同一定位块上的两个定位杆51的间距与两个锚固环1的设定间距200mm相匹配，所述定位件5的宽度与锚固环1的开口宽度相匹配。

本实施例的底座3为槽钢。结构简单选材容易。

其他实施例中，定位件5可以选用钢板，也能实现定位。

每个定位钢条上具有一对定位块。定位钢条上的定位杆51为两个V型设置的钢筋杆件。用于卡持预埋环上的连接杆2。

使用时，将两个锚固环1的开口向下，倒扣在定位块上，两个锚固环1分别置于钢筋杆件外侧，能够确保两个锚固环1的间距大于200mm，再放2个锚固环1的连接杆2在钢筋杆件的V型槽内，即可进行精确施焊，使得每次焊接都能确保锚固环1距离大于200mm，简单快捷。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
