车库用落地式置物架的制作方法

本实用新型涉及置物架技术领域，具体讲的是一种车库用落地式置物架。

背景技术：

置物架用于放置或收纳物品，广泛应用于家庭、仓库和办公场所等。现有技术的置物架其结构一般包括支撑架和设置在支撑架上的层板，所述的支撑架一般包括左立架和右立架，所述的层板设置在左立架和右立架之间，且层板的两端分别与左立架和右立架的内侧壁连接；该现有技术的置物架的支撑架的高度不可调节，从而占用较多的包装空间，运输也较为不便；另外，层板的两端也是通过螺丝与左立架和右立架连接，在调节层板的高度时，操作非常不便。

技术实现要素：

本实用新型要解决的技术问题是，克服以上现有技术的缺陷，提供一种高度可调节，缩小包装空间且层板的高度调节非常方便的车库用落地式置物架。

本实用新型的技术解决方案是，提供一种具有以下结构的车库用落地式置物架：它包括两个竖直设置的立架和至少一组层板，所述的层板设置在两个立架之间，且层板的两端与立架连接，每个立架包括中空的下立架和上立架，所述的上立架间隙配合在下立架的中心孔内，所述下立架沿其高度方向上设有多个定位孔，且上立架的高度方向上设有多个与定位孔相配合的插孔，所述的插孔与定位孔相重合时，可供连接杆插入将上立架固定在下立架上。

采用以上结构后，本实用新型车库用落地式置物架与现有技术相比，具有以下优点：该车库用落地式置物架的上立架可缩进下立架中，从而可以调节立架的高度，在包装运输的过程中，可将上立架缩进下立架中进行包装，从而缩小包装空间，节省包装成本；且在调节上立架的高度时，使上立架上的插孔与下立架的定位孔相重合后用连接杆，如销钉，螺丝钉等穿过相重合的插孔和定位孔，就可方便将上立架固定在下立架上。

作为优选，所述的下立架包括两个中空的立杆，且两个立杆通过横杆连接，所述两个立杆的下端均设有一与地面固定的底座；所述两个立杆上均分布有多个定位孔。

作为优选，所述的上立架包括两个支撑杆，所述的两个支撑杆分别间隙配合在两个立杆的中心孔内，所述的多个插孔设置在支撑杆上。

作为优选，所述上立架的两个支撑杆上均设有多个沿支撑杆高度方向分布的卡孔，所述层板的两端均设有与卡孔相配合卡接的卡钩。

附图说明

图1是本实用新型车库用落地式置物架的结构示意图。

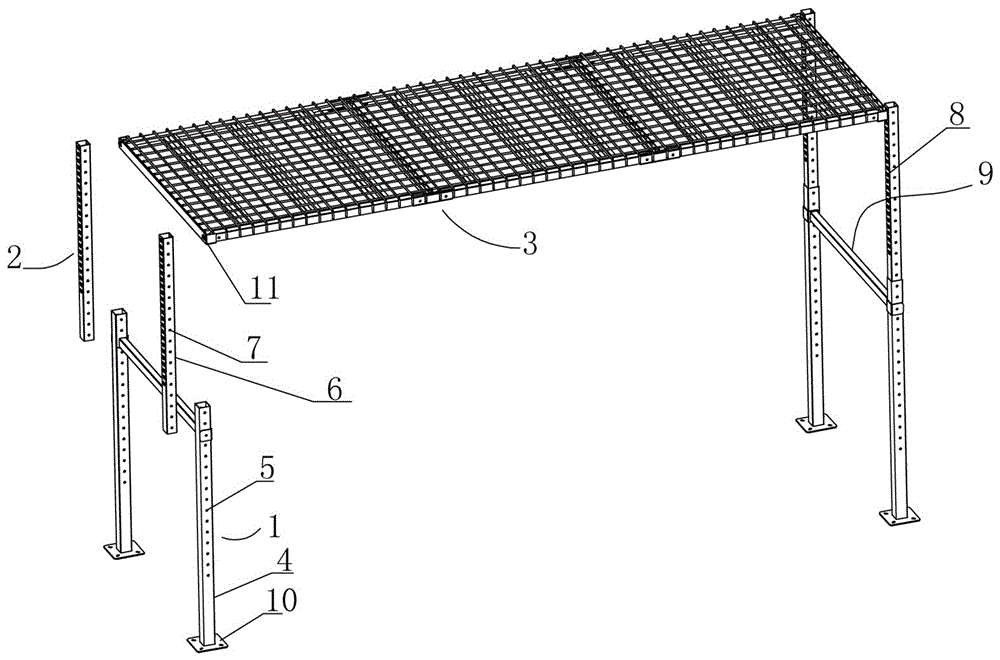

图2是本实用新型车库用落地式置物架的组装结构示意图。

如图所示：

1、下立架，2、上立架，3、层板，4、立杆，5、定位孔，6、支撑杆，7、插孔，8、卡孔，9、横杆，10、底座，11、卡钩。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步详细说明。

如图1和图2所示；

本实用新型车库用落地式置物架，它包括两个竖直设置的立架和至少一组层板3，所述的层板3设置在两个立架之间，且层板3的两端与立架连接，每个立架包括中空的下立架1和上立架2，所述的上立架2间隙配合在下立架1的中心孔内，所述下立架1沿其高度方向上设有多个定位孔5，且上立架2的高度方向上设有多个与定位孔5相配合的插孔7，所述的插孔7与定位孔5相重合时，可供连接杆插入将上立架2固定在下立架1上。

所述的下立架1包括两个中空的立杆4，且两个立杆4通过横杆9连接，所述两个立杆4的下端均设有一与地面固定的底座10；所述两个立杆4上均分布有多个定位孔5。

所述的上立架2包括两个支撑杆6，所述的两个支撑杆6分别间隙配合在两个立杆4的中心孔内，所述的多个插孔7设置在支撑杆6上。

所述上立架2的两个支撑杆6上均设有多个沿支撑杆6高度方向分布的卡孔8，所述层板3的两端均设有与卡孔8相配合卡接的卡钩11。

所述的层板3包括有多个方形框体拼接而成的下框，且每个框体上连接有一钢丝网。
