一种安全性高的伸缩抹灰铲的制作方法

本实用新型涉及建筑施工用具技术领域，具体为一种安全性高的伸缩抹灰铲。

背景技术：

建筑是建筑物与构筑物的总称，是人们为了满足社会生活需要，利用所掌握的物质技术手段，并运用一定的科学规律、风水理念和美学法则创造的人工环境。

在建筑施工中常常会用到抹灰铲来对墙面进行施工，但现在的抹灰铲多功能单一，实用性差，无法自由的调节抹灰铲的长度，对于一些特殊的环境受限较大，不能很好的适用，并且现有的抹灰铲由于铲面多由较薄的钢片等制成，在使用或携带时容易导致人们受伤，安全性较差，同时也不利于携带，故而我们提出了一种安全性高的伸缩抹灰铲，来解决以上的问题。

技术实现要素：

本实用新型的目的在于提供一种安全性高的伸缩抹灰铲，具备调节抹灰铲的长度及安全性高，有利于携带的优点，解决了无法自由的调节抹灰铲的长度及使用或携带时容易导致人们受伤，安全性较差，同时也不利于携带的问题。

为实现上述目的，本实用新型提供如下技术方案：一种安全性高的伸缩抹灰铲，包括手柄，所述手柄上开设有十字形通槽，通槽所在手柄的两侧等距离固定安装有齿牙，并且通槽内活动安装有与齿牙相啮合的两组齿盘，齿盘的轴心处固定安装有两端均延伸至通槽外部的转轴，转轴远离齿盘的一端固定安装有转轮，所述转轴上套装有位于两组齿盘之间的移动杆，移动杆远离转轴的一端与左铲件的一端铰接，左铲件的侧面通过合页固定安装有右铲件,并且右铲件靠近移动杆的一端通过限位卡座与位于移动杆顶端的限位柱卡接，所述左铲件和右铲件之间通过固定机构固定连接，所述移动杆上开设有与左铲件相适配的置物槽，在手柄的侧面固定安装有与左铲件相适配的保护布袋。

优选的，所述固定机构包括固定柱，所述固定柱固定安装在左铲件上，固定柱上套装有矩形的卡件，并且卡件远离固定柱的一端与位于右铲件上的固定卡座卡接。

优选的，所述限位卡座为凹形，并且限位卡座靠近限位柱一侧的曲率与限位柱的曲率相同。

优选的，所述左铲件和右铲件的形状和大小均相同。

优选的，所述固定机构的数量为三个，并且固定机构等距离固定安装在左铲件和右铲件的连接处。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过设置十字形的通槽与可以手动转动的齿盘来调节移动杆所在手柄内部的位置，以达到调节抹灰铲所在位置的目的，可以自由的调节抹灰铲的长度，对于一些特殊的环境（例如不方便人进入操作的夹缝）也能很好的适用，适配性较强。

2、本实用新型通过设置可以自由卡合的固定机构及合页可以将左铲件和右铲件折叠重合在一起，再旋转放入到移动杆上的置物槽内，使其底端位于保护布袋内，在使用或携带时保证人们安全，安全性较强，同时也有利于携带。

3、本实用新型通过设置与限位柱相适配的限位卡座，可以在使用时对右铲件起到一个支撑的作用，防止在使用时右铲件发生偏移影响正常的使用效果，该安全性高的伸缩抹灰铲功能多样，实用性强，适于推广使用。

附图说明

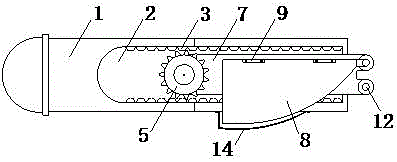

图1为本实用新型结构正面剖视示意图；

图2为本实用新型结构折叠剖视示意图；

图3为本实用新型结构折叠俯视示意图；

图4为本实用新型结构A-A局部示意图。

图中：1手柄、2通槽、3齿牙、4转轴、5齿盘、6转轮、7移动杆、8左铲件、9合页、10右铲件、11固定机构、111固定柱、112卡件、113固定卡座、12限位柱、13置物槽、14保护布袋、15限位卡座。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种安全性高的伸缩抹灰铲，包括手柄1，手柄1位圆柱形，可以方便人们握住使用，手柄1上开设有十字形通槽2，十字形通槽2的四面均与外界连通，即手柄1外表面的等距离开设有四个连通的槽，并且槽的大小和形状均相同，通槽2所在手柄1的两侧等距离固定安装有齿牙3，齿牙3起到支撑固定的作用，防止出现齿盘5在使用时因受力而发生移动的问题，并且通槽2内活动安装有与齿牙3相啮合的两组齿盘5，齿盘5的轴心处固定安装有两端均延伸至通槽2外部的转轴4，转轴4远离齿盘5的一端固定安装有转轮6，转动转轮6可以使转轴4转动，进而使齿盘5在通槽2内转动改变位置，进而改变抹灰铲的长度。

请参阅图1-4，转轴4上套装有位于两组齿盘5之间的移动杆7，移动杆7的直径小于手柄1的直径，并且手柄1内可以完美的套装住移动杆7，移动杆7远离转轴4的一端与左铲件8的一端铰接，这样左铲件8就可以以这一个连接点转动改变角度，方便收回，左铲件8的侧面通过合页9固定安装有右铲件10,合页9的作用可以使右铲件10与左铲件8折叠重合，方便使用，并且右铲件10靠近移动杆7的一端通过限位卡座15与位于移动杆7顶端的限位柱12卡接，限位卡座15为凹形，并且限位卡座15靠近限位柱12一侧的曲率与限位柱12的曲率相同，限位卡座15与限位柱12配合可以起到很好的支撑固定的作用，在施工时保证右铲件10不会发生偏移，左铲件8和右铲件10之间通过固定机构11固定连接，固定机构11可以手动打开或闭合，起到将左铲件8和右铲件10连接的作用，同时起到防止左铲件8和右铲件10在使用时发生偏移不在同一水平面影响使用的作用，固定机构11的数量为三个，并且固定机构11等距离固定安装在左铲件8和右铲件10的连接处，固定机构11包括固定柱111，固定柱111固定安装在左铲件8上，左铲件8和右铲件10的形状和大小均相同，固定柱111上套装有矩形的卡件112，并且卡件112远离固定柱111的一端与位于右铲件10上的固定卡座113卡接，移动杆7上开设有与左铲件8相适配的置物槽13，置物槽13内可以放置折叠后的铲件，在手柄1的侧面固定安装有与左铲件8相适配的保护布袋14，保护布袋14可以将折叠后的铲件安全的放置好，防止划伤人们。

综上所述，该安全性高的伸缩抹灰铲，通过设置十字形的通槽2与可以手动转动的齿盘5来调节移动杆7所在手柄1内部的位置，以达到调节抹灰铲所在位置的目的，可以自由的调节抹灰铲的长度，对于一些特殊的环境（例如不方便人进入操作的夹缝）也能很好的适用，适配性较强；通过设置可以自由卡合的固定机构11及合页9可以将左铲件8和右铲件10折叠重合在一起，再旋转放入到移动杆7上的置物槽13内，使其底端位于保护布袋14内，在使用或携带时保证人们安全，安全性较强，同时也有利于携带；通过设置与限位柱12相适配的限位卡座15，可以在使用时对右铲件10起到一个支撑的作用，防止在使用时右铲件10发生偏移影响正常的使用效果，该安全性高的伸缩抹灰铲功能多样，实用性强，适于推广使用。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
