一种自流平施工一体装置的制作方法

本实用新型属于地坪铺设工具领域，具体涉及一种便携式的自流平施工一体装置。

背景技术：

自流平作为一种快速找平材料已得到越来越广泛的应用。施工步骤为待两遍界面剂干燥后，采用专业的泵送机泵送或人工浇筑施工，浇筑完毕后用齿耙进行铺料刮平，再用消滚筒在表面做消泡处理，不可漏滚。目前市面上常见齿耙和消泡滚筒单一装置，大面积施工时，占用大量人力物力。施工作业人员不规范操作造成铺料不均，施工厚度过薄或过厚都会影响下道工序的平整度，严重时引起面层材料的起壳空鼓。

技术实现要素：

为解决现有技术中齿耙和消泡滚筒单一装置的不足，本实用新型提供了一种便携式的自流平施工一体装置。

本实用新型的自流平施工一体装置包括长把、横杆、第一齿耙、第二齿耙、消泡滚筒，横杆一端通过第一支架固定第一齿耙，另一端通过旋紧式固定螺栓连接第二支架，第二支架内侧固定连接第三支架一端，第三支架另一端固定第二齿耙，第二支架末端固定消泡滚筒，横杆上固定长把。

进一步的，第三支架与横杆平行设置。

进一步的，横杆正下方开有第二支架穿过的通孔，通孔的直径与第二支架的外径相等。

进一步的，横杆一侧开有第一螺栓孔，第二支架上开有第二螺栓孔和第三螺栓孔，第一螺栓孔、第二螺栓孔和第三螺栓孔的直径相等。

进一步的，第一齿耙包括夹板和齿条，第一支架焊接在夹板上，齿条通过旋紧式固定螺栓与夹板固定。

进一步的，消泡滚筒的筒架焊接在第二支架末端。

本实用新型的有益效果为：本实用新型的自流平施工一体装置通过横杆两端固定的第一齿耙和消泡滚筒，实现齿耙和消泡滚筒同时作业，第一齿耙作业在前，消泡滚筒作业在后，可同时完成挂摊铺料和消泡两道工序；本实用新型通过转动第二支架，可实现第一齿耙和第二齿耙同时作业，刮摊铺料作业无死角；本实用新型也可实现消泡滚筒单一作业。

附图说明

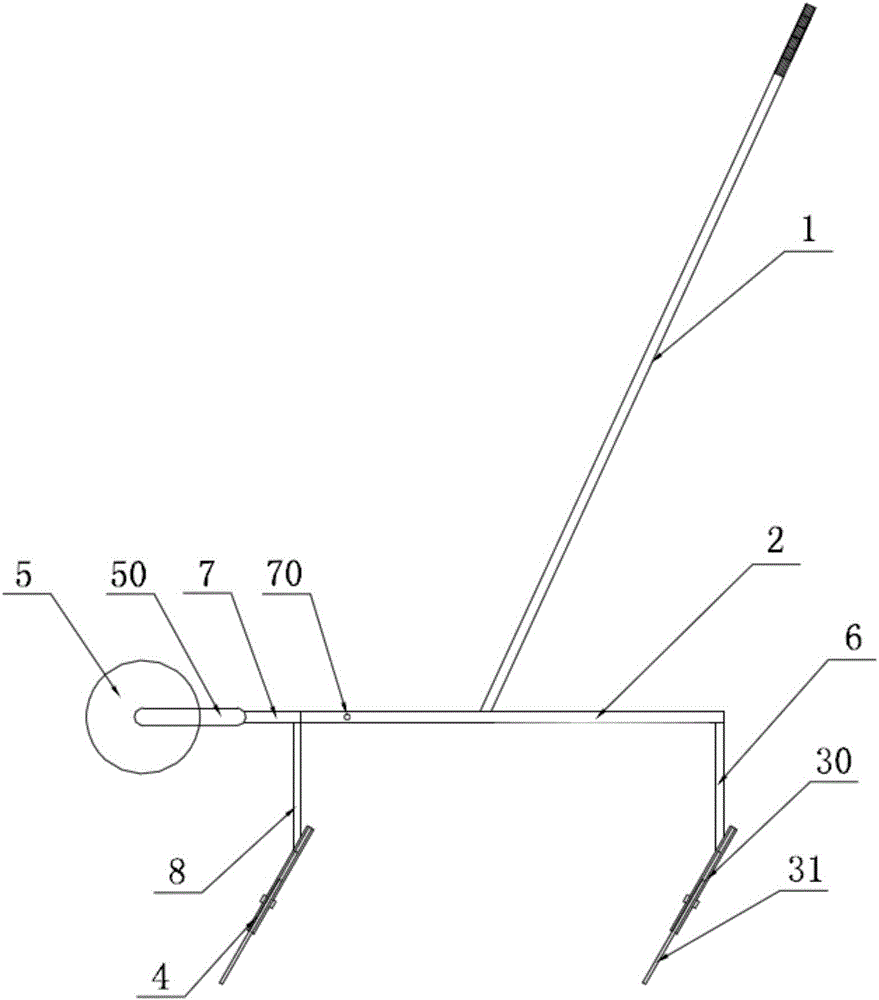

图1为本实用新型自流平施工一体装置的结构示意图；

图2为本实用新型自流平施工一体装置在另一工作状态的结构示意图；

图中，

1、长把；2、横杆；20、第一螺栓孔；21、开口；3、第一齿耙；30、夹板；31、齿条；4、第二齿耙；5、消泡滚筒；50、筒架；6、第一支架；7、第二支架；70、第二螺栓孔；71、第三螺栓孔；8、第三支架；9、旋紧式固定螺栓。

具体实施方式

下面结合说明书附图对本实用新型的结构进行详细的解释和说明。

如图1-2所示，本实用新型的自流平施工一体装置包括长把1、横杆2、第一齿耙3、第二齿耙4、消泡滚筒5，横杆2一端通过第一支架6固定第一齿耙3，另一端通过旋紧式固定螺栓9连接第二支架7，第二支架7内侧固定连接第三支架8一端，第三支架8另一端固定第二齿耙4，第二支架7末端固定消泡滚筒5，横杆2上固定长把1。

本实用新型通过横杆2两端固定的第一齿耙3和消泡滚筒5，实现齿耙和消泡滚筒同时作业；横杆2的中间固定长把1，具体实施时，专业的泵送机泵送或人工浇筑完毕后，采用本实用新型的自流平施工一体装置，第一齿耙3作业在前，消泡滚筒5作业在后，同时完成挂摊铺料和消泡两道工序。

进一步的，第三支架8与横杆2平行设置。第三支架8与横杆2平行，使得横杆2两侧的受力均衡。

进一步的，横杆2正下方开有第二支架7穿过的通孔，通孔的直径与第二支架7的外径相等。横杆2一侧开有第一螺栓孔20，第二支架7上开有第二螺栓孔70和第三螺栓孔71，第一螺栓孔20、第二螺栓孔70和第三螺栓孔71的直径相等。

本实用新型在横杆2正下方开有第二支架7穿过的通孔，且在对应通孔的横杆2端口处开有第一螺栓孔20，旋紧式固定螺栓9穿过横杆2上的第一螺栓孔20和第二支架7的第二螺栓孔70，可实现消泡滚筒5、第一齿耙3同时作业。与第二支架7连接的横杆2一端设置有开口21，第二支架7外径与开口21内径相同，将第二支架7放置为与横杆2平行，第二支架7通过开口21插入横杆2，旋紧式固定螺栓9穿过横杆2上的第一螺栓孔20和第二支架7的第三螺栓孔71，可实现第一齿耙3和第二齿耙4同时着地，作业角度相同且保证了装置的平衡性。

进一步的，第一齿耙3包括夹板30和齿条31，第一支架6焊接在夹板30上，齿条31通过旋紧式固定螺栓与夹板30固定。本实用新型可通过旋紧式固定螺栓拆卸或更换齿条31。优选的，第二齿耙4的规格与第一齿耙3的规格相同，齿耙中齿条31的高度可以为3mm、5mm、8mm或10mm，可选择不同高度的齿条31。第一齿耙3和第二齿耙4同时作业，高度一致，作业角度相同且保证了装置的平衡性，实现了消泡滚筒、齿耙一体装置向齿耙单一工具的转换，刮摊铺料作业无死角。

进一步的，消泡滚筒5的筒架50焊接在第二支架7末端。具体实施时，可通过控制长把1抬起第一齿耙3的一端，保证第一齿耙3离地，可以便捷的实现消泡滚筒、齿耙一体装置向消泡滚筒单一工具的转换，消泡滚筒作业无死角。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型实质内容上所作的任何修改、等同替换和简单改进等，均应包含在本实用新型的保护范围之内。
