一种闭合型阴角模板的制作方法

本实用新型涉及建筑模板技术领域，尤其涉及一种闭合型阴角模板。

背景技术：

模板是混凝土浇注成型用的模具，是混凝土结构工程施工的重要工具。模板又分阴角模板和阳角模板，阴角模板是指用于浇注凹进去的墙角(又叫内角，如顶面与四周墙壁的夹角)的模板，阳角模板是指用于浇注凸出来的墙角(又叫外角，如走道转弯处两堵墙形成的夹角)的模板。

阴角模板主要用于浇筑混凝土建筑的阴角部位，目前，在两垂直相交竖墙面和水平楼层面交汇的阴角的浇筑过程中一般使用木质模板或铁质模板。

木质模板采用开口型的直角模板，木质模板在使用的过程中，在砼挤压力的作用下，挤压变形，导致制作出的阴角表面不平整，影响美观及进一步施工；由于其设计成90度角的开口式，变形后陷入到砼中，相当于对阴角模板施加了预应力，拆除时，容易形成“翘翘板”效应，撬动构件一边时，另一边仍然陷在砼中，容易与混凝土粘结，越陷越紧，很难拆除，难以脱模，给施工带来不便，费时费力；另外，由于木模板的三个面需要拼接组装后才能使用，其存在阴角拼接难，安装不便的缺陷。传统的阴角模板没有阴角设计的概念，因此成形出来的砼的阴角并不是标准的90度，大部分都超出了规范的要求。

铁质模板(铝合金模板或钢模板)中，铝合金模板采用敞口式设计，刚度不足，易变形，特别是在小空间结构的受力模型中，会出现阴角难拆，甚至拆不出来的问题。而钢模板作为现场浇筑混凝土成型结构的施工模板，多个钢模板连接在一起时，需要支撑材料多，稳定性差，拆装不方便且危险；同时其拼接的接缝处易出现较大的缝隙，在浇筑混凝土时容易产生漏浆的问题。

技术实现要素：

本实用新型要解决的技术问题，在于提供一种闭合型阴角模板。

本实用新型是这样实现的：

一种闭合型阴角模板，包括两个端板以及四个侧板，两个所述端板及四个所述侧板相互连接形成一个两端面为正方形的长方体；任意两个相邻的所述侧板上均设有一连接部与一操作部，两个所述操作部之间于两个所述侧板的交汇处进行对接；所述连接部上竖直设置有复数个连接孔，用于与墙体模板进行连接；所述操作部设有至少一个操作孔。

进一步地，两个所述侧板上的每两个所述操作孔之间于两个所述侧板的交汇处连通。

本实用新型的优点在于：本实用新型采用闭合型设计，使其在受到砼的挤压力的情况下，互相抵消，从而做到基本不变形，解决了阴角模板不易拆除的难题。

附图说明

下面参照附图结合实施例对本实用新型作进一步的说明。

图1为本实用新型一种闭合型阴角模板的结构示意图。

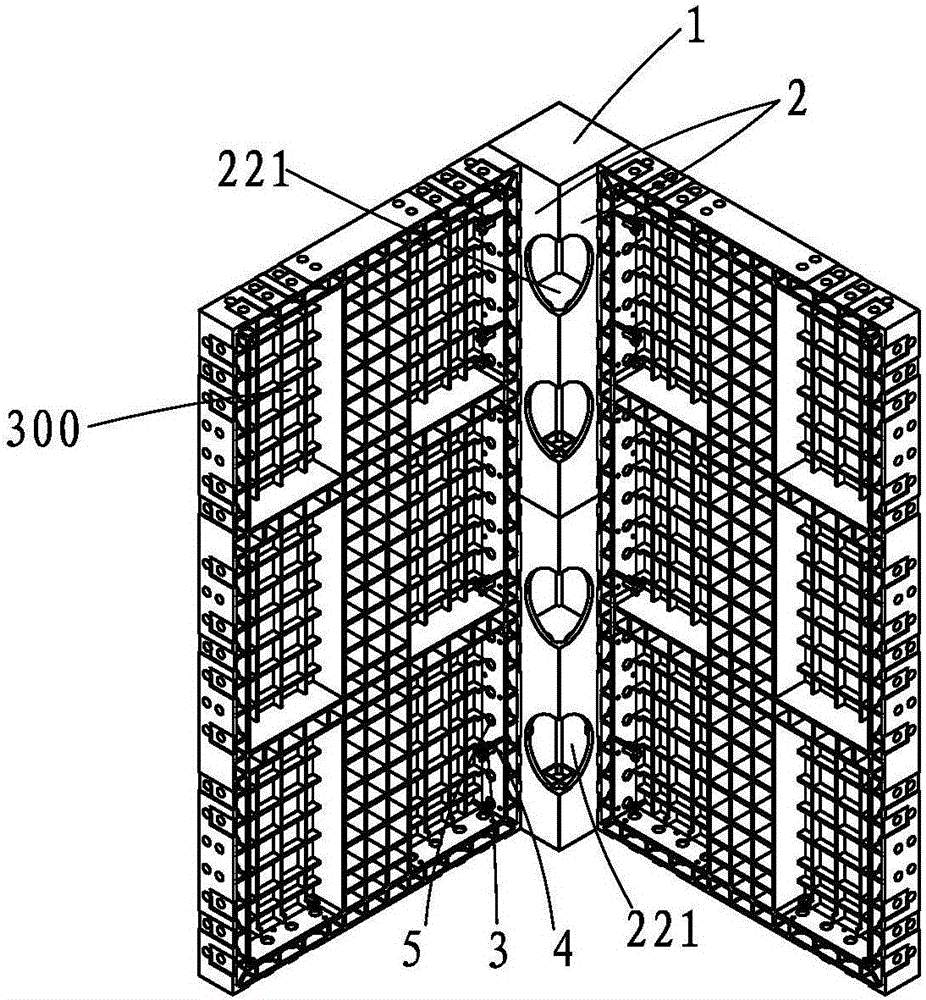

图2为本实用新型一种闭合型阴角模板的与墙体模板连接的结构示意图。

图3为本实用新型一种闭合型阴角模板的与墙体模板及阳角模板连接后的立体图之一。

图4为本实用新型一种闭合型阴角模板的与墙体模板及阳角模板连接后的立体图之二。

图5为本实用新型一种闭合型阴角模板的与墙体模板及阳角模板连接后的立体图之三。

图6为本实用新型一种闭合型阴角模板的与墙体模板及阳角模板连接后的浇注完混泥土后的俯视图。

图中标号说明：

1-端板 2-侧板 2a-左侧板

2b-前侧板 21-连接部 211-连接孔

22-操作部 221-操作孔 3-锥销

4-销片 5-固定孔 100-阴角模板

200-阳角模板 300-墙体模板 400-混泥土

具体实施方式

下面结合具体实施例对本实用新型作出进一步地详细说明，但本实用新型的结构并不仅限于以下实施例。

请参阅图1和图2所示，本实用新型的一种闭合型阴角模板，所述阴角模板100包括两个端板1以及四个侧板2，两个所述端板1及四个所述侧板2相互连接形成一个两端面为正方形的长方体；任意两个相邻的所述侧板2(如：左侧板2a和前侧板2b)上均设有一连接部21与一操作部22，两个所述操作部22之间于两个所述侧板2(如：左侧板2a和前侧板2b)的交汇处进行对接；所述连接部21上竖直设置有复数个连接孔211，用于与墙体模板300进行连接，所述墙体模板300与所述左侧板2a连接后，两者的侧面齐平；另外，所述墙体模板300与所述前侧板2b连接后，两者的侧面齐平；所述墙体模板300与所述长方体的连接方式是通过锥销3和销片4进行固定连接，易于拆卸；所述操作部22设有至少一个操作孔221，两个所述侧板2(如：左侧板2a和前侧板2b)上的每两个所述操作孔22之间于两个所述侧板2的交汇处连通，构成一大孔，方便所述墙体模板300与所述长方体的连接。

本实用新型的操作如下：

如图3至图6所示，本实用新型的阴角模板100是用于墙体中构造阴角用的模板，穿过所述操作孔221后，将所述锥销2从所述长方体内部依次穿过所述连接孔211与所述墙体模板300的固定孔5，并将所述销片4插入所述锥销3使得所述长方体与所述墙体模板300进行固定连接；根据需要浇注的阳角尺寸大小来构建，复数个阴角模板100、复数个阳角模板200及复数个所述墙体模板300之间形成一混泥土浇捣通道，混泥土400沿着浇捣通道从所述墙体模板300与所述后侧板(未图示)进行浇捣，同时，混泥土400也从所述墙体模板300与所述右侧板(未图示)进行浇捣，从而形成一墙体的阴角。

本实用新型的优点如下：

本实用新型采用闭合型设计，通过两个所述端板1及四个所述侧板2相互连接形成一闭合的长方体，使其在受到砼的挤压力的情况下，可以互相抵消，从而做到基本不变形，解决了阴角模板100不易拆除的难题。

虽然以上描述了本实用新型的具体实施方式，但是熟悉本技术领域的技术人员应当理解，我们所描述的具体的实施例只是说明性的，而不是用于对本实用新型的范围的限定，熟悉本领域的技术人员在依照本实用新型的精神所作的等效的修饰以及变化，都应当涵盖在本实用新型的权利要求所保护的范围内。
