一种背栓式开缝石材防水安装结构的制作方法

本实用新型涉及背栓式开缝石材防水安装结构技术领域，具体涉及一种背栓式开缝石材防水安装结构。

背景技术：

背栓式开缝石材幕墙是通过背栓将多块石材固定安装在墙体外围，石材与石材之间的缝隙不用密封胶密封，缝隙开放，形成幕墙，由于没有采用密封胶，不会污染石材表面，因而装饰效果好，得到了客户的广泛欢迎。

由于石材之间的缝隙开放，雨雪天气时，水流容易穿过缝隙进入内墙。为了避免水流接触内墙，人们一般会采用二次防水，即在石材与墙体之间增加一层防水层，现有技术中一般采用镀锌铁皮、铝板、高分子防水材料等等作为防水层。现有技术中这种增加二次防水的做法，在材料消费和人工消耗上都给工程增加了不少资金和资源的投入，导致工程造价高，资源浪费，二次维护的费用也相对较高。

技术实现要素：

因此，本实用新型要解决的技术问题在于克服现有技术中的背栓式安装结构在安装完石材后，还需要做二次防水，导致工程造价高、资源浪费的技术缺陷，从而提供一种在安装完石材后，无需做二次防水，因而工程造价低、资源节省的背栓式开缝石材防水安装结构。

为此，本实用新型提供一种背栓式开缝石材防水安装结构，包括：

立柱，固定设置；

背栓挂件系统，用于从石材背面将所述石材固定安装在所述立柱上，并使所述石材与墙面平行，从而形成石材幕墙；

防水结构，固定在所述立柱上，具有分缝胶条，所述分缝胶条适于从所述石材背面插入到由相邻的所述石材形成的缝隙中，从而防止雨水进入。

作为一种优选方案，所述分缝胶条不从所述石材的正面伸出。

作为一种优选方案，所述分缝胶条具有主体部，以及设置在所述主体部外壁上的伞裙；所述主体部通过螺栓固定安装在所述立柱上。

作为一种优选方案，所述背栓挂件系统包括：

悬臂结构，具有用于固定安装在所述立柱上的固定板，和与所述固定板固定连接的挂载板，所述挂载板的延伸方向与所述墙面平行；

背栓，一端适于与所述石材的背面固定连接，另一端挂在所述挂载板上。

作为一种优选方案，所述固定板通过固定结构固定安装在所述立柱上，所述固定结构包括：设置在所述固定板上的第一固定孔，设置在所述立柱上的第二固定孔，以及穿过所述第一固定孔后与所述第二固定孔螺接，从而将所述固定板固定在所述立柱上的固定螺栓。

作为一种优选方案，所述第一固定孔为狭长形孔，其延伸方向与所述墙面垂直。

作为一种优选方案，所述挂载板的远离所述固定板的一端设有阻挡凸起，用于防止所述背栓滑落。

作为一种优选方案，所述背栓通过连接结构与所述石材的背面固定连接，所述连接结构包括：设置在所述石材背面的第一连接孔，设置在所述背栓上的第二连接孔，以及穿过所述第二连接孔后与所述第一连接孔螺接，从而将所述背栓与所述石材固定连接的连接螺栓。

作为一种优选方案，所述背栓至少具有三个挂载部，其中两个所述挂载部形成开口向下的凹槽，用于挂在所述挂载板上，另外一个所述挂载部抵靠在所述挂载板上，用于使与所述背栓固定连接的石材保持与所述墙面平行。

作为一种优选方案，所述挂载部包括成型在所述背栓上的安装孔，和安装在所述安装孔内的垫块，所述挂载部通过所述垫块与所述挂载板接触。

本实用新型提供的背栓式开缝石材防水安装结构，具有以下优点：

1.本实用新型的防水安装结构，包括立柱，背栓挂件系统以及防水结构，立柱固定设置，背栓挂件系统用于从石材背面将石材固定安装在立柱上，并使石材与墙面平行，从而形成石材幕墙，防水结构固定在立柱上，其具有分缝胶条，分缝胶条能够从石材背面插入到由相邻的石材所形成的缝隙中，从而防止雨水进入；本实用新型的防水安装结构，与现有技术相比，不用再做二次防水，工程造价低，而且资源节约；分缝胶条伸入到石材缝隙内部后，使得石材与墙面之间形成一个相对封闭的空间，从而起到一定的保温作用。

2.本实用新型的防水安装结构，分缝胶条不从石材的正面伸出，即保证了防水效果，又不会影响石材的安装效果。

3.本实用新型的防水安装结构，分缝胶条具有主体部和设置在主体部外壁上的伞裙，伞裙能够根据缝隙宽度的不同而灵活变形，从而增加适应性。

4.本实用新型的防水安装结构，背栓挂件系统包括悬臂结构和背栓，其中悬臂结构包括固定板和与固定板连接的挂载板，固定板固定在立柱上，背栓的一端与石材背面固定连接，另一端挂在挂载板上，本实用新型的防水安装结构与现有技术相比，节约了横梁，从而降低了成本，提高了安装效率。

5.本实用新型的防水安装结构，第一固定孔为狭长形孔，且其延伸方向与墙面垂直，通过调整固定螺栓在第一固定孔内部的不同位置，可以调整挂载板与墙面之间的距离，从而便于调整石材的安装效果，使其容易分布成幕墙形式。

6.本实用新型的防水安装结构，背栓上设有至少三个挂载部，其中两个挂载部形成开口向下的凹槽，用于挂在挂载板上，另一个挂载部抵靠在挂载板上，用于使石材保持与墙面平行，这种结构设计可以直接将石材挂在挂载板上，安装效率高。

附图说明

为了更清楚地说明现有技术或本实用新型具体实施方式中的技术方案，下面对现有技术或具体实施方式描述中所使用的附图作简单介绍，显而易见地，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1是本实用新型实施例中背栓式开缝石材防水安装结构的横剖截面图。

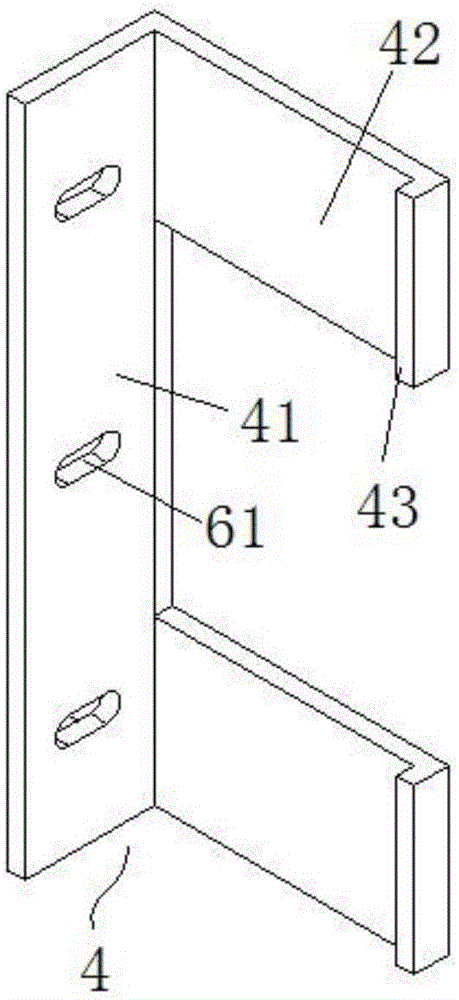

图2是悬臂结构的立体图。

图3是本实用新型实施例中背栓式开缝石材防水安装结构的纵剖截面图。

图4是图3中A部分的结构放大示意图。

附图标记：1-立柱，2-石材，21-缝隙，3-防水结构，31-分缝胶条，32-主体部，33-伞裙，4-悬臂结构，41-固定板，42-挂载板，43-阻挡凸起，5-背栓，51-挂载部，52-凹槽，53-安装孔，54-垫块，61-第一固定孔，62-第二固定孔，63-固定螺栓，71-第一连接孔，72-第二连接孔，73-连接螺栓，8-墙面。

具体实施方式

下面结合说明书附图对本实用新型的技术方案进行描述，显然，下述的实施例不是本实用新型全部的实施例。基于本实用新型所描述的实施例，本领域普通技术人员在没有做出其他创造性劳动前提下所获得的所有其他实施例，都属于本实用新型的保护范围。

需要说明的是，在本实用新型的描述中，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。此外，下面所描述的本实用新型不同实施方式中所涉及的技术特征只要彼此之间未构成冲突就可以相互结合。

实施例

本实施例提供一种背栓式开缝石材防水安装结构，如图1-4所示，包括：立柱1，固定设置；背栓挂件系统，用于从石材2背面将所述石材2固定安装在所述立柱1上，并使所述石材2与墙面8平行，从而形成石材幕墙；防水结构3，固定在所述立柱1上，具有分缝胶条31，所述分缝胶条31适于从所述石材2背面插入到由相邻的所述石材2形成的缝隙21中，从而防止雨水进入。

本实施例的防水安装结构，与现有技术相比，不用再做二次防水，工程造价低，而且资源节约；分缝胶条31伸入到石材缝隙21内部后，使得石材2与墙面8之间形成一个相对封闭的空间，从而起到一定的保温作用。

本实用新型中，所述分缝胶条31不从所述石材2的正面伸出，即保证了防水效果，又不会影响石材的安装效果。

所述分缝胶条31具有主体部32，以及设置在所述主体部32外壁上的伞裙33；所述主体部32通过螺栓固定安装在所述立柱1上，伞裙33能够根据缝隙21宽度的不同而灵活变形，从而增加适应性。

所述背栓挂件系统包括：悬臂结构4，具有用于固定安装在所述立柱1上的固定板41，和与所述固定板41固定连接的挂载板42，所述挂载板42的延伸方向与所述墙面8平行；背栓5，一端适于与所述石材2的背面固定连接，另一端挂在所述挂载板42上，本实施例的防水安装结构与现有技术相比，节约了横梁，从而降低了成本，提高了安装效率。

所述固定板41通过固定结构固定安装在所述立柱1上，所述固定结构包括：设置在所述固定板41上的第一固定孔61，设置在所述立柱1上的第二固定孔62，以及穿过所述第一固定孔61后与所述第二固定孔62螺接，从而将所述固定板41固定在所述立柱1上的固定螺栓63。

所述第一固定孔61为狭长形孔，其延伸方向与所述墙面8垂直，通过调整固定螺栓63在第一固定孔61内部的不同位置，可以调整挂载板42与墙面8之间的距离，从而便于调整石材2的安装效果，使其容易分布成幕墙形式。

所述挂载板42的远离所述固定板41的一端设有阻挡凸起43，用于防止所述背栓5滑落。

所述背栓5通过连接结构与所述石材2的背面固定连接，所述连接结构包括：设置在所述石材2背面的第一连接孔71，设置在所述背栓5上的第二连接孔72，以及穿过所述第二连接孔72后与所述第一连接孔71螺接，从而将所述背栓5与所述石材2固定连接的连接螺栓73。

所述背栓5至少具有三个挂载部51，其中两个所述挂载部51形成开口向下的凹槽52，用于挂在所述挂载板42上，另外一个所述挂载部51抵靠在所述挂载板42上，用于使与所述背栓5固定连接的石材2保持与所述墙面8平行。本实施例的这种结构设计可以直接将石材2挂在挂载板42上，安装效率高。

所述挂载部51包括成型在所述背栓5上的安装孔53，和安装在所述安装孔53内的垫块54，所述挂载部51通过所述垫块54与所述挂载板42接触。保证了挂载部51与挂载板42的柔性接触。

显然，上述实施例仅仅是为清楚地说明所作的举例，而并非对实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动。这里无需也无法对所有的实施方式予以穷举。而由此所引伸出的显而易见的变化或变动仍处于本实用新型的保护范围之中。
