公安便民亭的制作方法

本实用新型属于公共信息设施技术领域。

背景技术：

目前随着城市化进程的快速发展，随着现代社会生活方式的改变，随着人们思维方式的转变，我们生活中社会服务设施不但功能单一，而且还在不断减少，例如：邮局信箱、政府便民信箱、公用电话、道路地图问（查）询、报纸及期刊公共阅读、公共告示信息发布等设施都越来越少；另如：电瓶车自动充电、手机应急充电、水电气费的交付、自行车打气，自动售货等都是现代快节奏生活中市民切实需要的设施也很少；而ATM机存取款机虽然分布的很多，但又存在安全隐患；再如免费提供雨伞、手机充电、饮水、网络、躲雨遮阳、失物招领榜、报警中心、老人和儿童的偶尔小憩场所等更是很少。综上所述，随着社会文明程度在高速发展，生活节奏在加快，为建设和谐生活和美好生活创造有利条件，针对老人、小孩、游客、上班族及广大普通市民等，生活中的诸多便民服务设施的确需要加强和增加。

专利公告号为CN 204152252 U的专利文件，公开了一种方案，方案中设置ATM存取款机，在银行工作人员往提款机中加放钱币时，不知情的群众因取不到钱，会怀疑机器是不是坏了，而在ATM前徘徊，这样就浪费了民众的时间，或者民众直接离开，这样就不能达到便民的效果。因此，需要一种人性化的公安便民亭，当ATM存取款机短时间内不能使用时，提醒民众稍后再来取款。

技术实现要素：

本实用新型的目的在于提供一种公安便民亭，当ATM存取款机短时间内不能使用时，提醒民众稍后再来取款。

为了达到上述目的，本实用新型的基础方案提供一种公安便民亭，包括警务区和便民区，便民区设有ATM存取款室，所述ATM存取款室中设有提醒民众的提示装置，提示装置包括触发展示机构展示的触发机构和展示机构，触发机构与展示机构相连，展示机构包括卷簧、气囊、用于展示的条幅，条幅粘接在气囊上，卷簧设置在气囊上，气囊随卷簧卷曲，气囊与进气路连接。

本基础方案的原理在于：当银行人员对ATM存取款机操作时，触发触发机构，气囊伸展开，撑开卷簧，将粘接在气囊上的条幅上的文字展示出来，提醒人们ATM存取款机马上就能使用。气动结构，反应迅速，能快速的展示条幅，条幅因为是粘接的，所以可以更换。

本基础方案的有益效果在于：当ATM存取款机短时间内不能使用时，快速提醒民众稍后再来取款。通过改变条幅上的文字，还可以提醒ATM的其他情况，比如说正在维修等。

进一步，所述触发机构包括踏板、空压机、带顶针的单向阀，空压机出气口与单向阀进气口连接，展示机构进气口与单向阀出气口相连，踏板与单向阀顶针相连。利用踏板来触发单项阀使展示装置工作，银行人员在操作时，踩着踏板就能非常方便地提醒民众。

进一步，所述警务区和便民区均为三道外墙和一道第一内墙所组成的矩形空间，警务区和便民区相邻设置，且公用第一内墙；警务区和便民区均设有大门和窗户；所述警务区和便民区的大门设在同一条边的外墙上；第一内墙上设有一段玻璃墙；所述警务区内设有沙发和工具箱，沙发沿外墙内侧设置，工具箱设在大门所在边的外墙内侧；所述便民区内自大门从右往左沿外墙内侧四周依次设有工具架、座椅、报刊架、饮水机、多媒体终端自助服务机、自动售货机、手机充电架和雨伞架；所述沙发和座椅均为一个以上，顺次排列。设施多样，分布合理，能解决现有公共设施中部分设施缺乏、功能单一、容易被损坏、安全性差等一系列问题，能为补充生活中日益减少的公共设施提供解决渠道和场所，能为公众生活提供更多的生活便利，为社会安全提供更多的保障。

进一步，所述ATM存取款室为由两道外墙、第一内墙和第二内墙组成的矩形空间，ATM存取款室与警务区公用第一内墙，ATM存取款室与便民区公用第二内墙。能方便市民取款，且能提高取款的安全性。

进一步，所述ATM存取款室设有前门和后门，前门与室外相通，后门与警务室相通；ATM存取款室内设有ATM存取款机，ATM存取款机设在前门和后门之间，将ATM存取款室隔为两个空间；ATM存取款机客户操作面与前门对应，银行人员操作面与后门对应。能提高银行工作人员处理存取款机内钱币时的安全性，能方便市民存取款。

进一步，所述踏板设在ATM存取款机背后的地面上，所述展示机构设置在ATM存取款室进门处。因为踏板要踩着才能起到展示的效果，踏板设在ATM存取款机背后，银行工作人员工在ATM存取款机背后装钱时，就能一直踩在上面，不需要另外的人专门来踩着踏板。展示机构设在进门处，人们在远处就能知道ATM存取款机是否能用。

进一步，所述触发机构还包括三通先导换向阀，换向阀三个接口分别连接单向阀出气口、展示机构、排气口，先导通路与单向阀连通。换向阀功能在于：当单向阀导通时，单向阀出气口与展示机构相连，单向阀未导通时，排气口与展示机构相连。当停止触发触发机构时，卷簧带着条幅缩回停止展示，让人们知道ATM存取歀机又能使用了。

进一步，所述便民区门口处外墙外侧上还设有公共告示栏。能张贴一些小广告或寻人、寻物启事等信息，集中管理，能避免在外面乱贴影响市容。

进一步，所述便民区窗户一侧的外墙外侧上设有电动车投币充电装置。能为电动车临时快速充电。

进一步，所述便民区窗户一侧的外墙外侧底部设有充气装置。能免费提供车辆充气服务。

附图说明

图1为本实用新型实施例中提示装置的示意图；

图2为本实用新型实施例中展示机构的示意图；

图3为本实用新型实施例中公安便民亭的结构示意图；

图4为本实用新型实施例中公安便民亭的侧视图。

具体实施方式

下面通过具体实施方式对本实用新型作进一步详细的说明：

说明书附图中的附图标记包括：警务区1、便民区2、大门3、窗户4、第一内墙5、玻璃墙6、外墙7、沙发8、工具箱9、工具架10、座椅11、报刊架12、饮水机13、多媒体终端自助服务机14、自动售货机15、雨伞架16、雨棚17、写字台18、电脑19、公用电话20、无线路由器21、公共告示栏22、充电装置23、充气装置24、ATM存取款室25、第二内墙26、后门27、前门28、ATM存取款机29、手机充电架30、邮政信箱31、市民建议信箱32、换向阀33、展示装置34、踏板35、单向阀36、空压机37、气囊38、卷簧39、条幅40。

实施例：如图3，本技术方案中的公安便民亭，包括警务区1和便民区2；警务区1和便民区2均为三道外墙7和一道第一内墙5所组成的矩形房间，警务区1和便民区2相邻，且公用第一内墙5。警务区1和便民区2均安装有大门3和窗户4。警务区1和便民区2的大门3安装在同一条边的外墙7上。第一内墙5上安装有一段玻璃墙6。警务区1内安装有9个沙发8和工具箱9，沙发8沿两道外墙7内侧摆放，工具箱9安装在大门3所在边的外墙7内侧。便民区2内自大门3从右往左沿外墙7内侧四周依次安装有工具架10、顺次排列成一排的3个座椅11、报刊架12、饮水机13、多媒体终端自助服务机14、自动售货机15、手机充电架30和雨伞架16。警务区1和便民区2的四周外墙7外侧顶端均安装有雨棚17。警务区1和便民区2的大门3所在边外墙7的雨棚17宽度大于其他三边外墙7的雨棚17。警务区1门口处外墙 7外侧上安装有邮政信箱31和市民建议信箱32。便民区2内对应窗户4处安装有写字台18，写字台18上安装有电脑19、公用电话20和无线路由器21。便民区2门口处外墙7外侧上还安装有公共告示栏22。如图4，便民区2窗户4一侧的外墙7外侧上安装有电动车投币充电装置23。便民区2窗户4另一侧的外墙7外侧底部安装有充气装置24。便民区2还包括ATM存取款室25，ATM存取款室25为由两道道外墙7、第一内墙5和第二内墙26组成的矩形空间，ATM存取款室25与警务区1公用第一内墙5，ATM存取款室25与便民区2公用第二内墙26。ATM存取款室25安装有前门28和后门27，前门28与室外相通，后门27与警务室相通。ATM存取款室25内安装有ATM存取款机29，ATM存取款机29安装在前门28和后门27之间，将ATM存取款室25隔为两个空间。ATM存取款机29客户操作面与前门28对应，银行人员操作面与后门27对应。前门28为防盗自动平移门。

如图1，ATM存取款室中安装有提醒民众，银行人员正在装钱的提示装置，提示装置包括触发展示机构展示的触发机构和展示机构。触发机构与展示机构相连，触发机构包括踏板35、空压机37、带顶针的单向阀36、三通先导换向阀33，踏板35安装在ATM存取款机背后的地面上，所述展示机构安装在ATM存取款室进门处。空压机出气口与单向阀进气口连接，展示机构进气口与单向阀出气口相连，踏板35与单向阀顶针连为一体。换向阀33的三个接口分别连接单向阀出气口、展示机构、排气口，先导通路与单向阀36连通；当踩下踏板35时，单向阀36导通，先导通路推动换向阀芯移动，使单向阀出气口与展示机构相连，踏板35没踩下时，单向阀36未导通，排气口与展示机构相连。

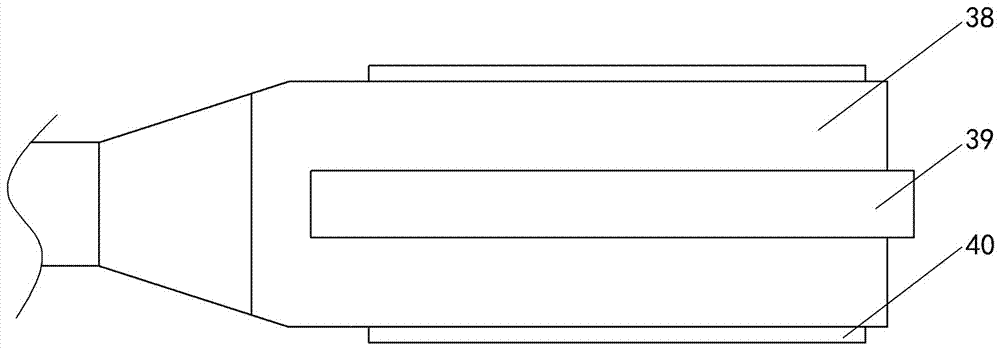

如图2，展示机构包括卷簧39、气囊38、用于展示的条幅40，条幅40上印有“ATM存取款机暂时无法使用，请稍等”字样，条幅40粘接在气囊38上，卷簧39粘接在气囊38上，气囊38随卷簧39卷曲，气囊38与进气路连接。当展示机构通气时，气囊38伸展开，将条幅40上的文字展示出来。当展示机构停止通气后，卷簧39带着条幅40缩回停止展示。

本实用新型所包含的便民服务设施，根据现场实际条件，可以适度调整或增减。

本实用新型公安便民亭，通过将警务区1和便民区2安装在一起，能提高公共施设的安全性，也为市民安全提供保障。便民区2设施多样，能满足市民生活多种需求。解决了现有公共设施中部分设施缺乏、功能单一、容易被损坏、安全性差等一系列问题，同时能提高城市形象，提高市民素质，为社会安全提供更多的保障。

以上所述的仅是本实用新型的实施例，方案中公知的具体结构及特性等常识在此未作过多描述。应当指出，对于本领域的技术人员来说，在不脱离本实用新型结构的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。本申请要求的保护范围应当以其权利要求的内容为准，说明书中的具体实施方式等记载可以用于解释权利要求的内容。
