一种土木工程用吸烟防火屋面板的制作方法

本实用新型涉及一种土木工程用吸烟防火屋面板，属于土木工程领域。

背景技术：

众所周知，如今在进行土木施工、楼体建设时，很多楼体都会加装防火楼板，以避免楼体一部分发生火灾时火情进一步扩大，但是火灾的危害却不仅仅只有火焰的高温，在多数情况下，火灾产生的浓烟对人们的逃生最为致命，火灾发生时，浓烟都会聚集于屋顶上方，不但会阻碍陷入火情中的人们的呼吸，使其窒息而死，也会阻挡人们的视线，降低空气能见度，使得逃生和施救变得极为艰难。

技术实现要素：

本实用新型的目的在于提供一种土木工程用吸烟防火屋面板，通过在现有防火屋面板的基础上加装吸烟过滤材料，来解决现有防火屋面板对火情产生的浓烟无法吸附问题。

实现上述目的，本实用新型采取的技术方案如下：一种土木工程用吸烟防火屋面板，包括上层防火板和下层防火板，在下层防火板上面等间距设置2道贯通孔，每道贯通孔截面不应过大，以保证屋面板的强度和承载能力，在每块板底部设置4个孔洞，孔洞连接与贯通孔，贯通孔内放置阻燃活性炭材料。

所述的吸烟防火屋面板其边缘为凹凸抛物线形，这样有利于各个吸烟防火屋面板贯通孔之间更好地密封搭接，火灾发生时，有利于贯通孔之间烟雾的吸附传递，防止烟雾在屋面板搭接处的外漏。

所述的下层防火板材料采用玻璃棉材料，玻璃棉材料不仅具有很高的防火等级，而且玻璃棉材料内部存在微小空隙，火灾发生时，有利于贯通孔中的阻燃活性炭对烟雾的吸附。

本实用新型的有益效果：本实用新型提出的一种土木工程用吸烟屋面防火板，可以在有效阻断火情的同时，尽可能地吸附空气上方的浓烟，阻止空气中的有毒物质的含量进一步升高，及能见度的进一步下降，增加了陷入火灾中的人们逃生几率，也为救援人员提供了方便和更多的救援时间。

附图说明

图1为本实用新型的一种土木工程用吸烟防火屋面板的主视图。

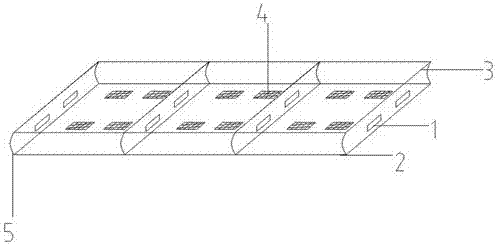

图2为本实用新型的一种土木工程用吸烟防火屋面板的整体结构图。

图中：贯通孔1、下层防火板2、上层防火板3、孔洞4、屋面板边缘5。

具体实施方式

本实用新型的具体实施方式一：如图1和图2所示，一种土木工程用吸烟防火屋面板，包括上层防火板（3）和下层防火板（2），所述的上层防火板（3）和下层防火板（2）之间设有贯通孔（1），吸烟防火屋面板下面设置4个孔洞（4），与上部贯通孔（1）贯通。

本实用新型的具体实施方式二：如图1和图2所示，吸烟防火屋面板边缘（5）为凹凸抛物线形，便于吸烟防火屋面板贯通孔（1）之间的密封搭接，防止烟雾的外漏。

贯通孔（1）中填有具有吸附功能的阻燃活性炭材料 ，阻燃活性炭除具有阻燃特性外，还具有吸附燃烧发烟，降低火场烟雾的特性。
