一种下沉式卫生间定型组合铝模板装置及其支模方法与流程

本发明涉及铝模板装置技术领域，尤其是涉及一种下沉式卫生间定型组合铝模板装置及其支模方法。

背景技术：

在建筑施工中，为了保证卫生间的防水效果，设计时采用下沉式楼板，侧模板需要采用吊模施工，施工质量好坏主要取决于吊模的稳定性，常用卫生间吊模为木胶合板进行支模，主要存在吊模水平、竖向位移的偏位，涨模、漏浆甚至出现缺棱掉角、接头节点不易控制等质量缺陷。

技术实现要素：

1.要解决的技术问题

针对现有技术存在的缺陷与不足，本发明提供了一种下沉式卫生间定型组合铝模板装置及其支模方法，该装置结构简单、可操作性强，成型外观好，还能减少材料使用量，从而降低成本，大大提高施工质量。

2.技术方案

为达到上述目的，本发明提供的技术方案为：

本发明的一种下沉式卫生间定型组合铝模板装置，包括直角模板、返梁模板、底模板、固定螺杆以及螺栓型微调器，所述的直角模板包括左直角模板、右直角模板以及梯形模板，所述左直角模板、右直角模板以及梯形模板设置在下沉式卫生间的四角，所述右直角模板与返梁模板通过螺栓型微调器连接，所述的螺栓型微调器包括钢管、钢筋、钢板以及螺杆，所述的钢管的两端与钢筋焊接，螺杆的左侧连接有钢板，其右侧连接有钢管，所述的直角模板底部设有底模板，所述的底模板与板模板间连接有竖向固定螺杆，所述的返梁模板之间设置有水平固定螺杆。

进一步地，所述的梯形模板右侧与右直角模板通过定位销连接，左侧与左直角模板通过定位销连接。

进一步地，所述的左直角模板与右直角模板为压制“L”型板，顶端设置为三角形。

进一步地，所述的固定螺杆由硬质PVC材料制成。

进一步地，所述的螺杆两端设置有螺纹，由M20圆钢制成。

进一步地，所述的返梁模板背面设有铝板条，所述的铝板条与底模板通过定位销连接。

一种下沉式卫生间定型组合铝模板装置的支模方法，其步骤为：

步骤一：根据卫生间四周梁的轴线位置组装直角模板，再配置返梁模板和底模板；

步骤二：在竖向位置固定螺杆一端插入板模板上的顶端螺孔并旋转90度连接，另一端与底模板上尾端螺孔连接，再将水平位置固定螺杆一端插入梁模板上的顶端螺孔并旋转90度连接，另一端与返梁模板上尾端螺孔连接；

步骤三：将螺杆两端分别与钢板和钢管连接，钢管的两端与钢筋焊接，钢筋与返梁模板上的销孔连接；

步骤四：通过调节螺栓型微调器上的螺杆调节两侧返梁模板距离，再将插销与固定螺杆锁紧。

3.有益效果

采用本发明提供的技术方案，与现有技术相比，具有如下有益效果：

(1)本发明的一种下沉式卫生间定型组合铝模板装置及其支模方法，该装置采用水平和竖向位置固定螺杆形式支撑模具，在卫生间四角设置专用的直角模板，卫生间的楼板上设置底模板控制标高，在返梁模板上设置螺栓型微调器，能够提供足够的支撑力，保证返梁模板的稳定性。

(2)本发明的一种下沉式卫生间定型组合铝模板装置及其支模方法，该装置制作简单，装拆方便，可操作性强，成型质量高，可重复使用，节约材料，降低成本，提高工程效率。

附图说明

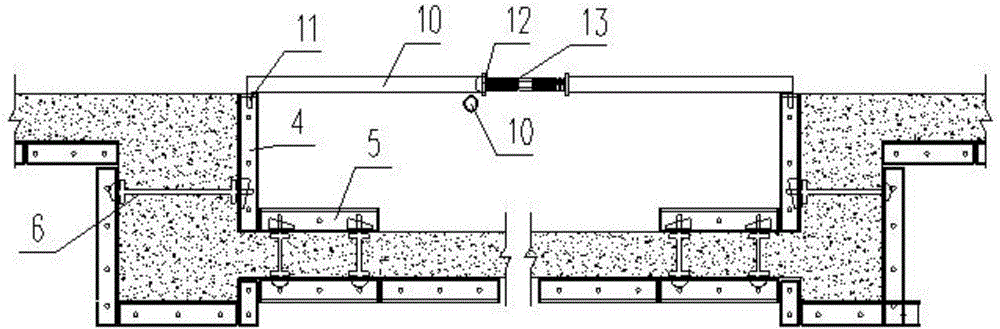

图1是本发明的一种下沉式卫生间定型组合铝模板装置的结构示意图；

图2是图1的a-a剖面图；

图3是本发明中铝模板与固定螺杆连接分体结构示意图；

图4是本发明中直角支模分体结构示意图；

图5是图4的b-b剖面图；

图6是本发明中螺栓型微调器的结构示意图；

图7是图1的c-c剖面图。

图中：1、左直角模板；2、右直角模板；3、梯形模板；4、返梁模板；5、底模板；6、固定螺杆；7、顶端螺孔；8、尾端螺孔；9、插销；10、钢管；11、钢筋；12、钢板；13、螺杆；14、定位销；15、铝板条。

具体实施方式

下面结合附图和具体的实施例对本发明的技术方案做进一步介绍：

实施例1

如图1至图7所示，本实施例的一种下沉式卫生间定型组合铝模板装置，包括直角模板、返梁模板4、底模板5、固定螺杆6以及螺栓型微调器，直角模板包括左直角模板1、右直角模板2以及梯形模板3，所述左直角模板1、右直角模板2以及梯形模板3设置在下沉式卫生间的四角，左直角模板1与右直角模板2为压制“L”型板，顶端设置为三角形，所述的梯形模板3右侧与右直角模板2通过定位销14连接，左侧与左直角模板1通过定位销14连接。所述右直角模板2与返梁模板4通过螺栓型微调器连接。

所述的螺栓型微调器包括钢管10、钢筋11、钢板12以及螺杆13，所述的钢管10由Φ48mm×3.6mm的圆管制成，所述的钢板12为Φ48mm×5mm的圆形钢板，所述圆形钢板为Φ12mm圆钢制成，长度为70mm，采用Q235制成，钢管10的两端与钢筋11焊接。所述螺杆13两端设置有螺纹，由M20圆钢制成，中间部位为六边形，其左侧连接有钢板12，其右侧连接有钢管10。所述的直角模板底部设有底模板5，所述底模板5与板模板间连接有竖向固定螺杆6，所述返梁模板4之间设置有水平固定螺杆6。

所述的固定螺杆6由硬质PVC材料制成，中间部位为正方形，两侧设置椭圆形挡板，左侧设有半圆形，右侧设有插销孔，由10mm×10mm正方形制成，表面成凹凸花纹，椭圆形挡板与半圆形长边方向一致。所述固定螺杆6的长度由梁宽和板厚确定，所述半圆形的直径×厚度为Φ30mm×10mm，另一端设置插销孔与尾端螺孔8连接，顶端螺孔7和尾端螺孔8为长方形孔，两孔相互垂直，此长方形孔的长×宽为30mm×10mm。

本实施例的一种下沉式卫生间定型组合铝模板装置的支模方法，其步骤为：

步骤一：根据卫生间四周梁的轴线位置组装直角模板，再配置返梁模板4和底模板5；

步骤二：在竖向位置固定螺杆6一端插入板模板上的顶端螺孔7并旋转90度连接，另一端与底模板5上尾端螺孔8连接，再将水平位置固定螺杆6一端插入梁模板上的顶端螺孔7并旋转90度连接，另一端与返梁模板4上尾端螺孔8连接；

步骤三：将螺杆13两端分别与钢板12和钢管10连接，钢管10的两端与钢筋11焊接，钢筋11与返梁模板4上的销孔连接；

步骤四：通过调节螺栓型微调器上的螺杆13调节两侧返梁模板4距离，再将插销9与固定螺杆6锁紧。

以上示意性地对本发明创造及其实施方式进行了描述，该描述没有限制性，附图中所示的也只是本发明创造的实施方式之一，实际的结构并不局限于此。所以，如果本领域的普通技术人员受其启示，在不脱离本创造宗旨的情况下，不经创造性的设计出与该技术方案相似的结构方式及实施例，均应属于本专利的保护范围。
