一种组装式移动房的制作方法

本发明涉及一种移动房，尤其是涉及一种组装式移动房。

背景技术：

移动房是人们生活中常见的一种临时建房，现有的移动房一般都是采用整个箱体焊接而成，这样的好处就是强度较好，但是存在较多的缺陷，整个移动房结构庞大，运输不便，同时一旦焊接好后面就不易拆卸，搬运时一辆大卡车最多只能运输一个移动房，运输效率很低，运输成本高，后期不需要使用后要么直接废弃，要么再用大型卡车装运，非常不方便且浪费资源，不利于环保。同时，现有的移动房外侧壁容易形成水渍，难以清洗，后期显得非常难看，而形成水渍的主要原因是移动房屋顶上的脏水流到侧壁上导致的，而不是雨水直接淋在侧壁上导致的，另外移动房的结构也存在漏水的隐患，有待改进。

技术实现要素：

针对上述问题，本发明提供了一种组装式移动房，其结构新颖，能很好的达到防漏水的效果，结构强度和刚度好，整个移动房框架采用快速连接方式装配，可将所有配件分开运输，在目的地现场进行组装，所有零件可大批量生产，制造成本低，且便于产量化制造，后期不使用时可就地拆卸运走，可循环利用，节约原材料同时有利于环保。

本发明的技术方案是一种组装式移动房，包括房屋框架、屋顶防水板、侧壁防水板和底板，侧壁防水板处开设有门窗，所述房屋框架包括横梁、纵梁、竖梁和连接件，所述横梁、纵梁、竖梁通过连接件可拆卸连接在一起，所述顶部横梁内侧面连接有排水通道，所述排水通道表面有向下凹陷的矩形槽，其长边一侧密封连接在横梁上，宽边两侧密封连接在纵梁上，长边和宽边交接处与连接件密封连接，所述连接件上与排水通道交接的侧面开设有进水口，进水口底面与排水通道矩形槽表面平齐，所述连接件内部有中空区域且下表面竖直方向上连通有下水管，所述屋顶防水板的横截面为凹凸相邻的板材，其沿长度方向等间距排列有排水槽，屋顶防水板搭接在纵梁和排水通道远离横梁一侧的长边上，排水槽方向与排水通道长度方向垂直。

优选的，所述侧壁防水板上部开设有通风口，所述通风口包括相互插装在一起的位于外侧面的防雨水部和位于内侧面的空气过滤部，所述防雨水部表面开有多个等间距向下倾斜的防水板，空气过滤部设置有可拆卸的滤网。

优选的，所述顶部一侧的横梁外侧面开有总线接入口，导线沿着横梁内部布线至竖梁中空的内壁。

优选的，还包括立柱角线、横向地角线和纵向地角线，所述立柱角线包覆在竖梁内侧面，所述横向角线位于底部横梁内侧的底板上，所述纵向角线位于底部纵梁内侧的底板上，所述立柱角线、横向地角线和纵向地角线表面设置有电源插座，导线隐藏在立柱角线、横向地角线和纵向地角线内壁。

优选的，所述横梁和纵梁上表面为阶梯型，所述排水通道与横梁、纵梁内侧的阶梯面连接，所述横梁、纵梁外侧的阶梯面高度高于内侧阶梯面的高度。

本发明结构新颖，能很好的达到防漏水的效果，结构强度和刚度好，整个移动房框架采用快速连接方式装配，可将所有配件分开运输，在目的地现场进行组装，所有零件可大批量生产，制造成本低，且便于产量化制造，后期不使用时可就地拆卸运走，可循环利用，节约原材料同时有利于环保。

附图说明

图1为本发明的结构示意图；

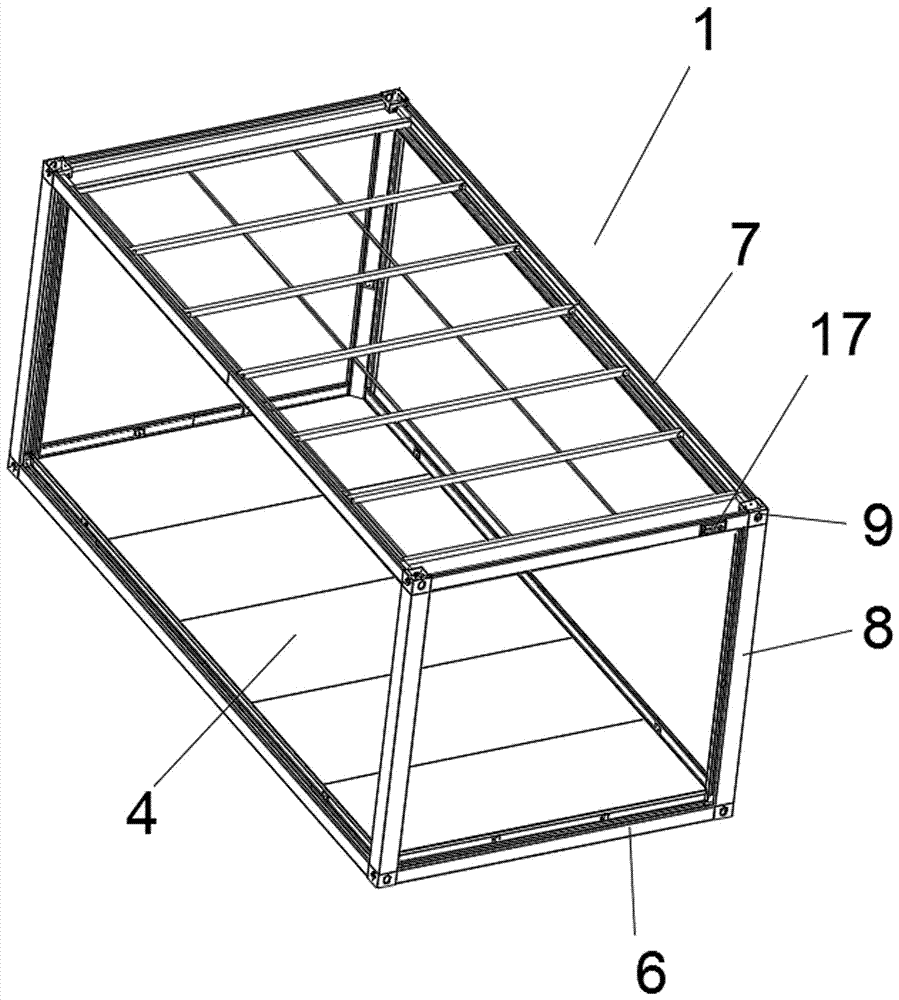

图2为本发明房屋框架的结构示意图；

图3为图2去掉顶部支撑架和底板后的结构示意图；

图4为图3中c处的局部放大图；

图5为本发明局部结构示意图；

图6为图5中a处的局部放大图；

图7为本发明中横梁、纵梁、连接件、排水通道、下水管之间的连接结构示意图；

图8为图7中b处的局部放大图；

图9为通风口的结构示意图；

其中：1—房屋框架；2—屋顶防水板；3—侧壁防水板；4—底板；5—门窗；6—横梁；7—纵梁；8—竖梁；9—连接件；10—排水通道；11—进水口；12—下水管；13—排水槽；14—通风口；15—防雨水部；16—空气过滤部；17—总线接入口；18—立柱角线；19—横向地角线；20—纵向角线；21—电源插座。

具体实施方式

下面结合附图，对本发明作进一步详细说明。

如图1至图9所示，本发明提供了一种组装式移动房，包括房屋框架1、屋顶防水板2、侧壁防水板3和底板4，侧壁防水板3处开设有门窗5，所述房屋框架1包括横梁6、纵梁7、竖梁8和连接件9，所述横梁6、纵梁7、竖梁8通过连接件9可拆卸连接在一起，所述顶部横梁6内侧面连接有排水通道10，所述排水通道10表面有向下凹陷的矩形槽，其长边一侧密封连接在横梁6上，宽边两侧密封连接在纵梁7上，长边和宽边交接处与连接件9密封连接，所述连接件9上与排水通道10交接的侧面开设有进水口11，进水口11与矩形槽相连通，进水口11底面与矩形槽表面平齐，所述连接件9内部有中空区域且下表面竖直方向上连通有下水管12，所述屋顶防水板2的横截面为凹凸相邻的板材，其沿长度方向等间距排列有排水槽13，屋顶防水板2搭接在纵梁7和排水通道10远离横梁6一侧的长边上，排水槽13方向与排水通道10长度方向垂直，顶部的横梁6和纵梁7之间交叉连接有支撑架，房顶防水板2铺设连接在支撑架上，底部的纵梁7之间连接有支撑杆，底板4铺设连接在支撑杆上。在实际应用中，连接件9主体为上下表面贯通的方形连接块，横向焊接有中空的横向连接部、纵向焊接有中空的纵向连接部，横向连接部和纵向连接部分别连接横梁6和纵梁7，雨水经由排水槽13直接流入排水通道10的矩形槽内，并经由连接件9的进水口11处进入连接件9内部的下水管12内。

优选的，所述侧壁防水板3上部开设有通风口14，所述通风口14包括相互插装在一起的位于外侧面的防雨水部15和位于内侧面的空气过滤部16，所述防雨水部15表面开有多个等间距向下倾斜的防水板，空气过滤部16设置有可拆卸的滤网。在雨天时，雨水淋到侧壁防水板3处时，在防雨水部15表面的倾斜防水板的作用下不会进入通风口14内，另外也起到一个保护内部滤网的作用，同时风沙天气时，空气中的大颗粒风沙会被空气过滤部16过滤，不会进入室内。

优选的，所述顶部一侧的横梁6外侧面开有总线接入口17，导线沿着横梁6内部布线至竖梁8中空的内壁。整个移动房的布线涉及合理，在组装移动房的时候就把布线都设计安装好了，无需后期再另外进行布线安装，确保安全用电，只需要在总线接入口17处接入电源即可，方便安全快捷。

优选的，还包括立柱角线18、横向地角线19和纵向地角线20，所述立柱角线18包覆在竖梁8内侧面，所述横向角线19位于底部横梁6内侧的底板4上，所述纵向角线20位于底部纵梁7内侧的底板4上，所述立柱角线18、横向地角线19和纵向地角线20表面设置有电源插座21，导线隐藏在立柱角线18、横向地角线19和纵向地角线20内壁。所有的导线均为暗线，在使用过程中不会与人体接触，也不易损坏，提高了整体房屋的用电安全性。

优选的，所述横梁6和纵梁7上表面为阶梯型，所述排水通道10与横梁6、纵梁7内侧的阶梯面连接，所述横梁6、纵梁7外侧的阶梯面高度高于内侧阶梯面的高度。在暴雨天气时确保屋顶防水板2的排水槽13内的雨水冲入排水通道10的矩形槽内，经由矩形槽和下水管12流入地上，避免屋顶的雨水冲刷到侧壁防水板3上而形成水渍。

本发明各个部件组装和拆卸非常方便，相对于原先一个大型卡车只能运输一个移动房而言，本发明可以直接用卡车运输移动房的各个零部件，同一辆卡车可运输几十个移动房，极大得节约了运输成本，同时各个部件可即使更换和回收，有利于环保，适合产业上大批量生产。

以上所述，仅是本发明的较佳实施方式，并非对发明作任何形式上的限制，凡是依据本发明的技术原理对以上实施例所做的任何简单修改、等同变化或修饰，仍属于本发明技术方案的范围内。
